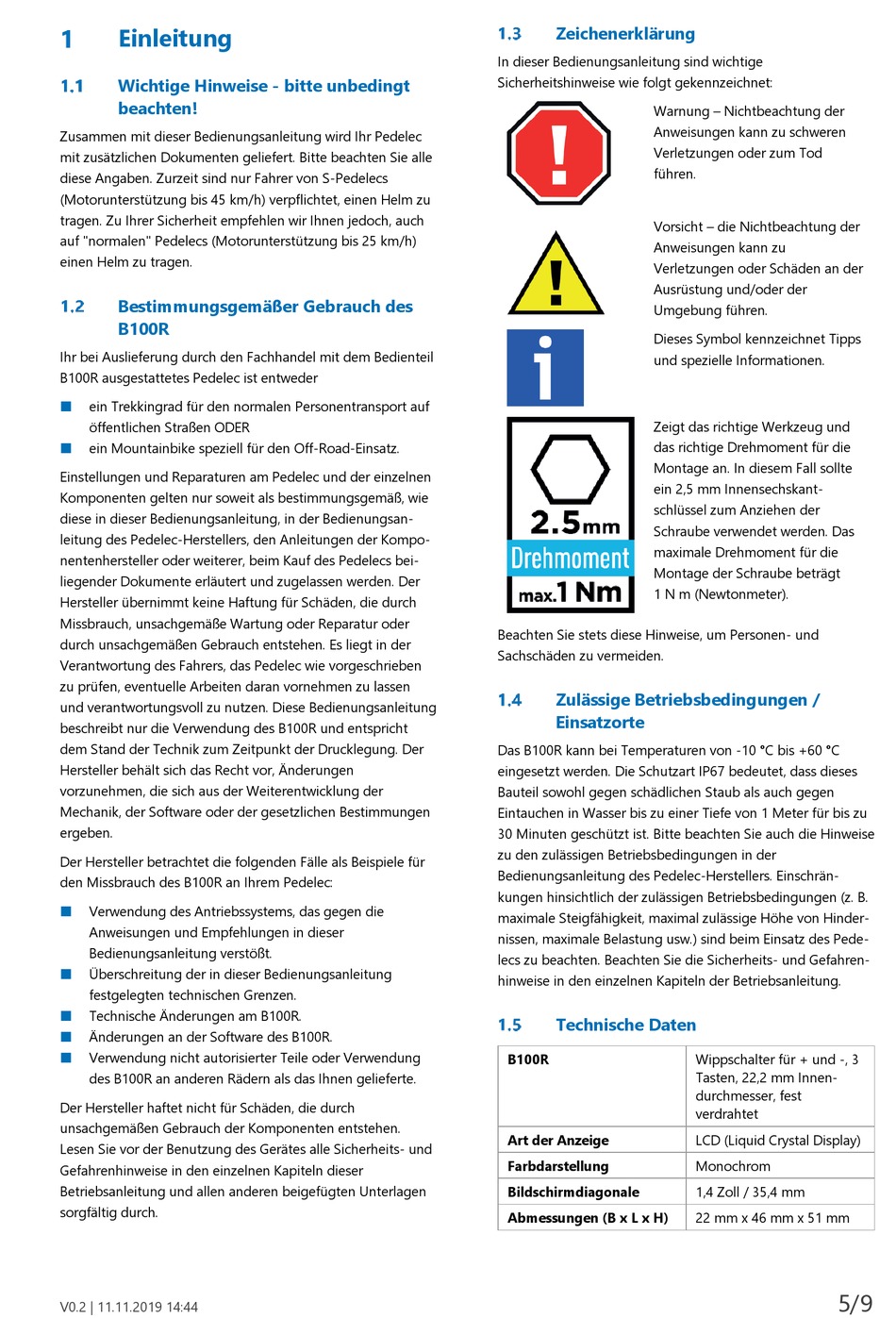

Einleitung
Wichtige Hinweise - bitte unbedingt
beachten!
Zusammen mit dieser Bedienungsanleitung wird Ihr Pedelec
mit zusätzlichen Dokumenten geliefert. Bitte beachten Sie alle
diese Angaben. Zurzeit sind nur Fahrer von S-Pedelecs
(Motorunterstützung bis 45 km/h) verpflichtet, einen Helm zu
tragen. Zu Ihrer Sicherheit empfehlen wir Ihnen jedoch, auch
auf "normalen" Pedelecs (Motorunterstützung bis 25 km/h)
einen Helm zu tragen.
Bestimmungsgemäßer Gebrauch des
B100R
Ihr bei Auslieferung durch den Fachhandel mit dem Bedienteil
B100R ausgestattetes Pedelec ist entweder
ein Trekkingrad für den normalen Personentransport auf
öffentlichen Straßen ODER
ein Mountainbike speziell für den Off-Road-Einsatz.
Einstellungen und Reparaturen am Pedelec und der einzelnen
Komponenten gelten nur soweit als bestimmungsgemäß, wie
diese in dieser Bedienungsanleitung, in der Bedienungsan-
leitung des Pedelec-Herstellers, den Anleitungen der Kompo-
nentenhersteller oder weiterer, beim Kauf des Pedelecs bei-
liegender Dokumente erläutert und zugelassen werden. Der
Hersteller übernimmt keine Haftung für Schäden, die durch
Missbrauch, unsachgemäße Wartung oder Reparatur oder
durch unsachgemäßen Gebrauch entstehen. Es liegt in der
Verantwortung des Fahrers, das Pedelec wie vorgeschrieben
zu prüfen, eventuelle Arbeiten daran vornehmen zu lassen
und verantwortungsvoll zu nutzen. Diese Bedienungsanleitung
beschreibt nur die Verwendung des B100R und entspricht
dem Stand der Technik zum Zeitpunkt der Drucklegung. Der
Hersteller behält sich das Recht vor, Änderungen
vorzunehmen, die sich aus der Weiterentwicklung der
Mechanik, der Software oder der gesetzlichen Bestimmungen
ergeben.
Der Hersteller betrachtet die folgenden Fälle als Beispiele für
den Missbrauch des B100R an Ihrem Pedelec:
Verwendung des Antriebssystems, das gegen die
Anweisungen und Empfehlungen in dieser
Bedienungsanleitung verstößt.
Überschreitung der in dieser Bedienungsanleitung
festgelegten technischen Grenzen.
Technische Änderungen am B100R.
Änderungen an der Software des B100R.
Verwendung nicht autorisierter Teile oder Verwendung
des B100R an anderen Rädern als das Ihnen gelieferte.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen Gebrauch der Komponenten entstehen.
Lesen Sie vor der Benutzung des Gerätes alle Sicherheits- und
Gefahrenhinweise in den einzelnen Kapiteln dieser
Betriebsanleitung und allen anderen beigefügten Unterlagen
sorgfältig durch.
V0.2 | 11.11.2019 14:44
Zeichenerklärung
In dieser Bedienungsanleitung sind wichtige
Sicherheitshinweise wie folgt gekennzeichnet:
Warnung – Nichtbeachtung der
Anweisungen kann zu schweren
Verletzungen oder zum Tod
führen.
Vorsicht – die Nichtbeachtung der
Anweisungen kann zu
Verletzungen oder Schäden an der
Ausrüstung und/oder der
Umgebung führen.
Dieses Symbol kennzeichnet Tipps
und spezielle Informationen.
Zeigt das richtige Werkzeug und
das richtige Drehmoment für die
Montage an. In diesem Fall sollte
ein 2,5 mm Innensechskant-
schlüssel zum Anziehen der
Schraube verwendet werden. Das
maximale Drehmoment für die
Montage der Schraube beträgt
1 N m (Newtonmeter).
Beachten Sie stets diese Hinweise, um Personen- und
Sachschäden zu vermeiden.
Zulässige Betriebsbedingungen /
Einsatzorte
Das B100R kann bei Temperaturen von -10 °C bis +60 °C
eingesetzt werden. Die Schutzart IP67 bedeutet, dass dieses
Bauteil sowohl gegen schädlichen Staub als auch gegen
Eintauchen in Wasser bis zu einer Tiefe von 1 Meter für bis zu
30 Minuten geschützt ist. Bitte beachten Sie auch die Hinweise
zu den zulässigen Betriebsbedingungen in der
Bedienungsanleitung des Pedelec-Herstellers. Einschrän-
kungen hinsichtlich der zulässigen Betriebsbedingungen (z. B.
maximale Steigfähigkeit, maximal zulässige Höhe von Hinder-
nissen, maximale Belastung usw.) sind beim Einsatz des Pede-
lecs zu beachten. Beachten Sie die Sicherheits- und Gefahren-
hinweise in den einzelnen Kapiteln der Betriebsanleitung.
Technische Daten
B100R
Art der Anzeige
Farbdarstellung
Bildschirmdiagonale
Abmessungen (B x L x H)
Wippschalter für + und -, 3
Tasten, 22,2 mm Innen-
durchmesser, fest
verdrahtet
LCD (Liquid Crystal Display)
Monochrom
1,4 Zoll / 35,4 mm
22 mm x 46 mm x 51 mm
