Endstufe Und Passivlautsprecher - nubert nuControl X Anwendungsbeispiele

nuControl X · 12/2023

Endstufe und Passivlautsprecher

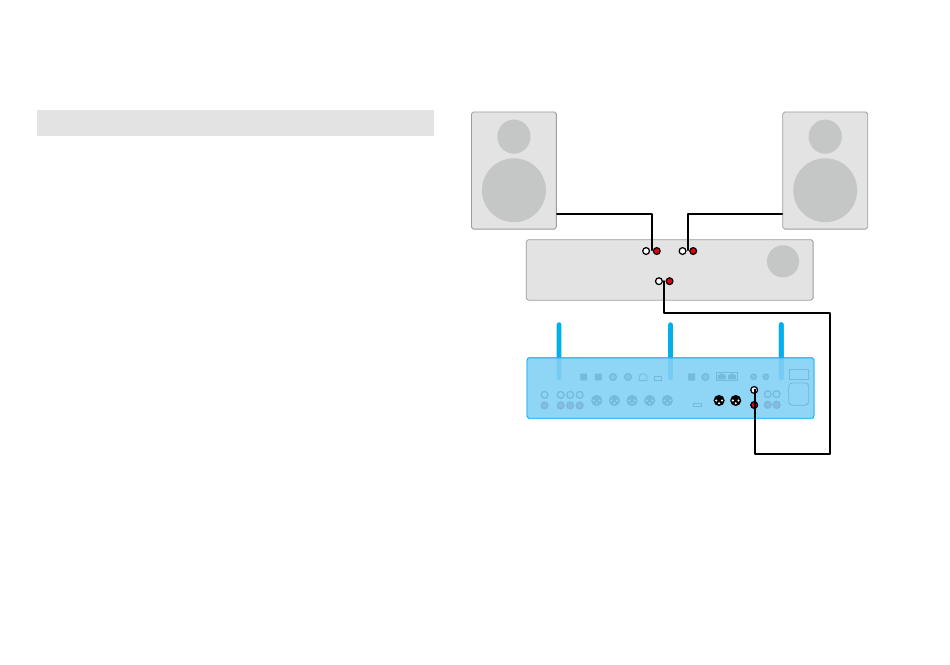

Der Anschluss einer Endstufe kann symmetrisch per XLR oder unsym-
metrisch mittels Cinch erfolgen. Dazu werden die Anschlüsse Analog
Out XLR oder Analog Out Pre verwendet.
Sie sind unter anderem lautstärkegeregelt und geben das Hauptsignal
aus, das sich mit den vielfältigen Equalizern und den Einstellungen im
Menüpunkt Sound beeinflussen lässt (siehe Seite 11 ff.).
Ausgangsspannung: Nennspannung / Maximal
Aux: 3,2 V / 8 V
eff eff
XLR: 3,2 V / 12 V
eff eff
49
Lautsprecher
Speaker Output
Analog Input
Endverstärker
nuControl X
Analog Out
Analog
XLR Out Pre
