Montage / Mounting
4.8

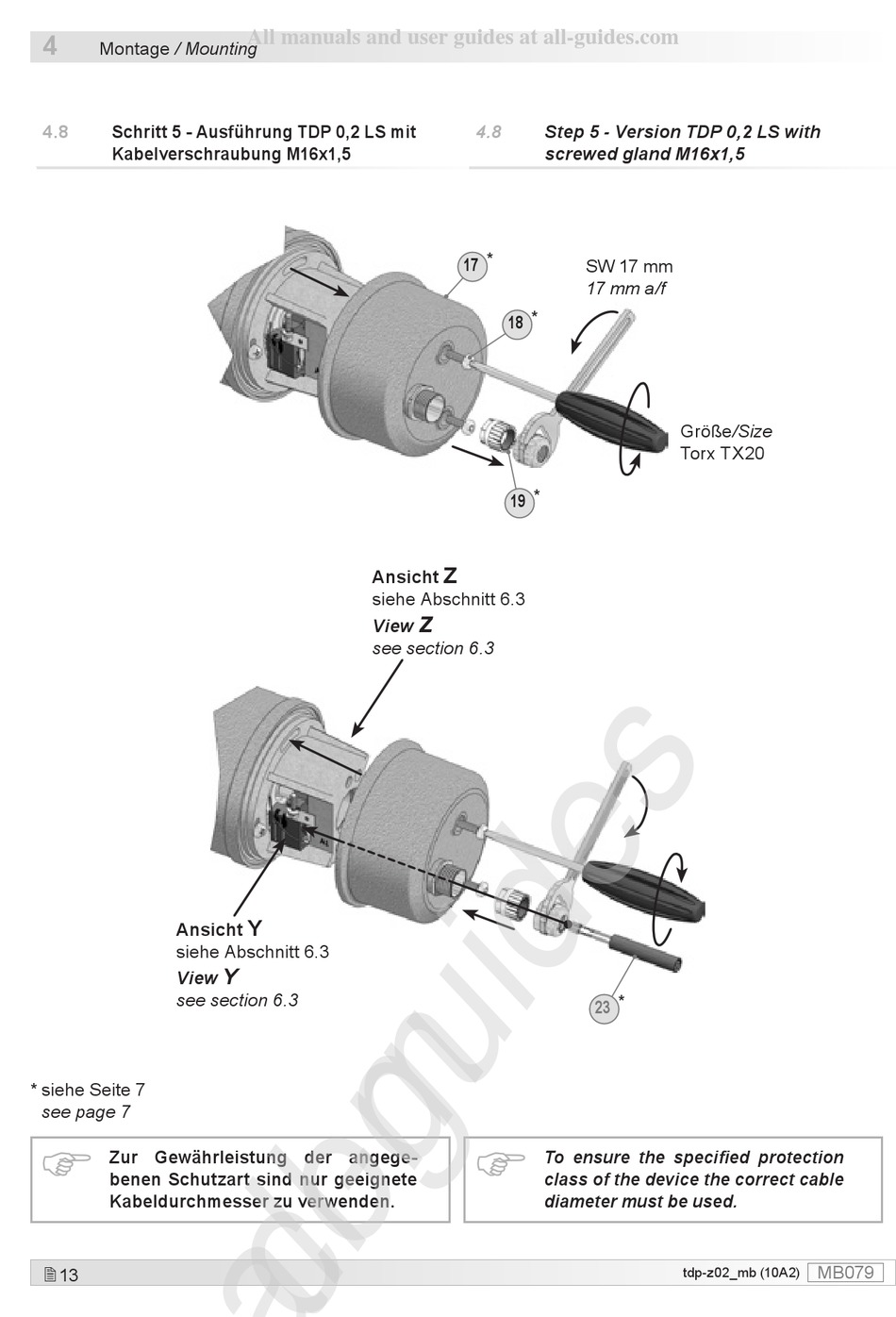

Schritt 5 - Ausführung TDP 0,2 LS mit
Kabelverschraubung M16x1,5
Ansicht
siehe Abschnitt 6.3
View
see section 6.3
* siehe Seite 7
see page 7
Zur Gewährleistung der angege-
benen Schutzart sind nur geeignete
Kabeldurchmesser zu verwenden.
13
All manuals and user guides at all-guides.com
Ansicht
siehe Abschnitt 6.3
View
see section 6.3
Y
Y
4.8
Step 5 - Version TDP 0,2 LS with
screwed gland M16x1,5
*
17
SW 17 mm
17 mm a/f
*
18
*
19
Z
Z
To ensure the specified protection
class of the device the correct cable
diameter must be used.
Größe/Size
Torx TX20
*
23
tdp-z02_mb (10A2)
MB079
