3
Vorbereitung / Preparation

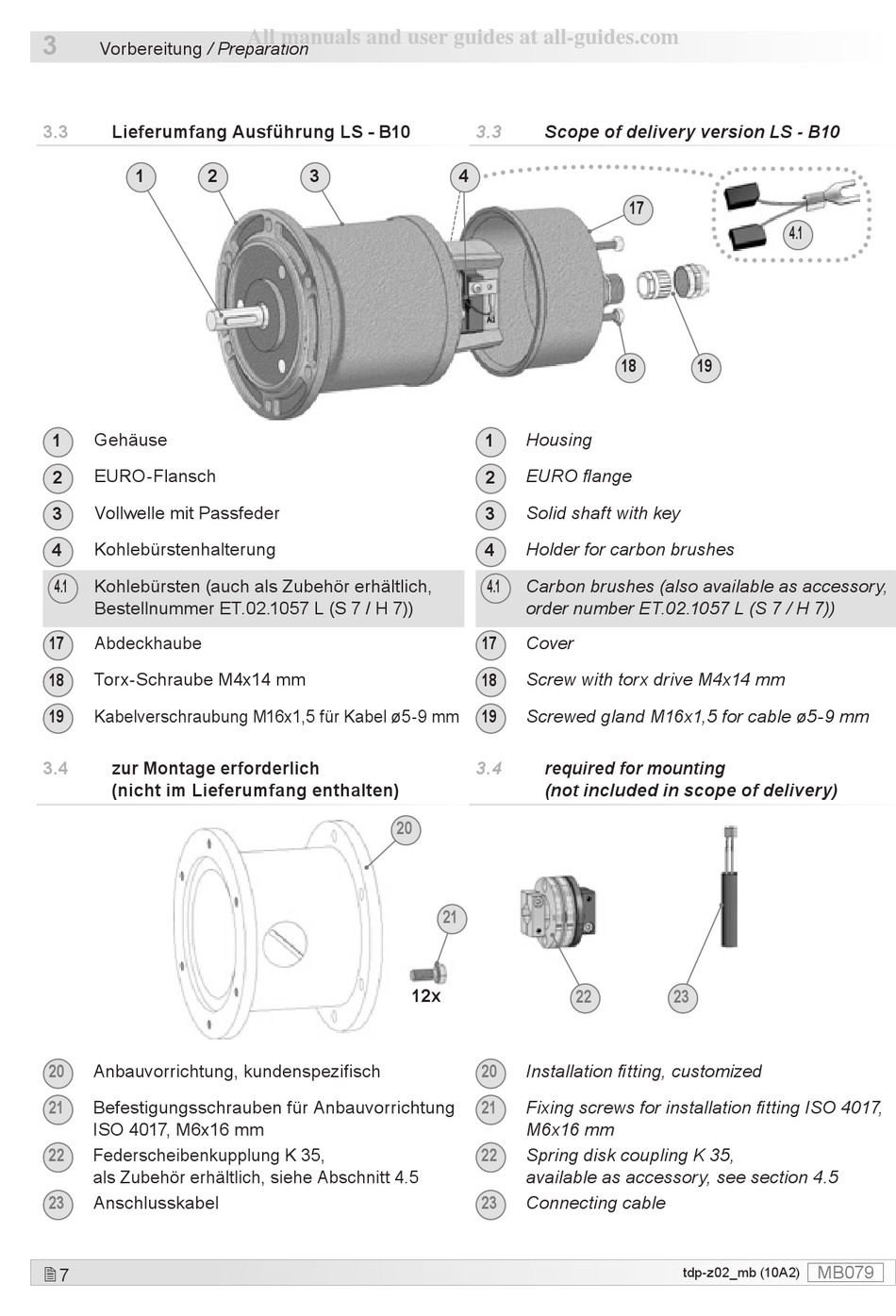

3.3 Lieferumfang Ausführung LS - B10
1 2
Gehäuse
1
EURO-Flansch
2
Vollwelle mit Passfeder
3
Kohlebürstenhalterung
4
4.1 Kohlebürsten (auch als Zubehör erhältlich,
Bestellnummer ET.02.1057 L (S 7 / H 7))
17 Abdeckhaube
Torx-Schraube M4x14 mm
18
19 Kabelverschraubung M16x1,5 für Kabel ø5-9 mm
3.4 zur Montage erforderlich
(nicht im Lieferumfang enthalten)
Anbauvorrichtung, kundenspezifisch
20
Befestigungsschrauben für Anbauvorrichtung
21
ISO 4017, M6x16 mm
22 Federscheibenkupplung K 35,
als Zubehör erhältlich, siehe Abschnitt 4.5
23 Anschlusskabel

7
All manuals and user guides at all-guides.com
3
20
12x
3.3

Scope of delivery version LS - B10

4
Housing
1
2 EURO flange
Solid shaft with key
3
Holder for carbon brushes
4
4.1 Carbon brushes (also available as accessory,
order number ET.02.1057 L (S 7 / H 7))
17 Cover
18 Screw with torx drive M4x14 mm
19 Screwed gland M16x1,5 for cable ø5-9 mm
3.4 required for mounting
(not included in scope of delivery)
21
22
20 Installation fitting, customized
21 Fixing screws for installation fitting ISO 4017,
M6x16 mm
22 Spring disk coupling K 35,
available as accessory, see section 4.5
23 Connecting cable
17
4.1
18 19
23
tdp-z02_mb (10A2)
