2.1
Anbringungsort
Das Instrument kann sowohl an als auch unter Deck montiert werden. Es soll an einer
ebenen und glatten Fläche angebracht werden. Achten Sie darauf, dass
es vor äusseren Beschädigungen geschützt ist
•
es von Radio/Funk-Empfängern/Sendern mindestens 500 mm entfernt ist
•
an der Rückseite genügend Platz für das Gehäuse und das/die Kabel vorhanden ist
•
es von der Rückseite festgeschraubt werden kann
•
Achtung! Das Instrument kann in unmittelbarer Nähe eines Magnetkompasses mon-
tiert werden, da es diesen nicht anlenkt.
2.2
Anbau des Instruments
Kleben Sie die selbstklebende Bohrschablone dort auf, wo das Instrument mon-
•
tiert werden soll. Bohren Sie die Löcher für die Instrumentenbefestigung. Sägen
Sie mit der 63mm-Lochsäge das Loch für den rückwärtigen Teil des Gerätes. Ent-
fernen Sie die Bohrschablone.
Achtung ! Bohren Sie nie Löcher für die Befestigungsschrauben durch das
•
Gerät selbst, dadurch könnte die Gerätedichtung beschädigt werden, was zu
Leckagen führen kann. Die Garantie erstreckt sich nicht auf Schäden, die auf
Grund eines solchen Bohrens durch das Anzeigegerät hervorgerufen wer-
den.
Verlegen Sie die Kabel
•
Wenn Sie das Kabel vom Windmess-Geber kürzen wollen schneiden Sie das
•
Kabel ab. Entfernen Sie ca. 35mm des Kabelmantels. Entfernen Sie ca. 6mm der
Isolierung der 3 isolierten Adern. Pressen Sie auf alle 4 Adern mit einer
Flachzange Adernendhülsen auf.
Befestigen Sie die Kabel des Windmess-Gebers, der Stromversorgung und ggf. für
•
den Log-Impuls entsprechend der Angaben in Kapitel 2.3 and die 4-poligen

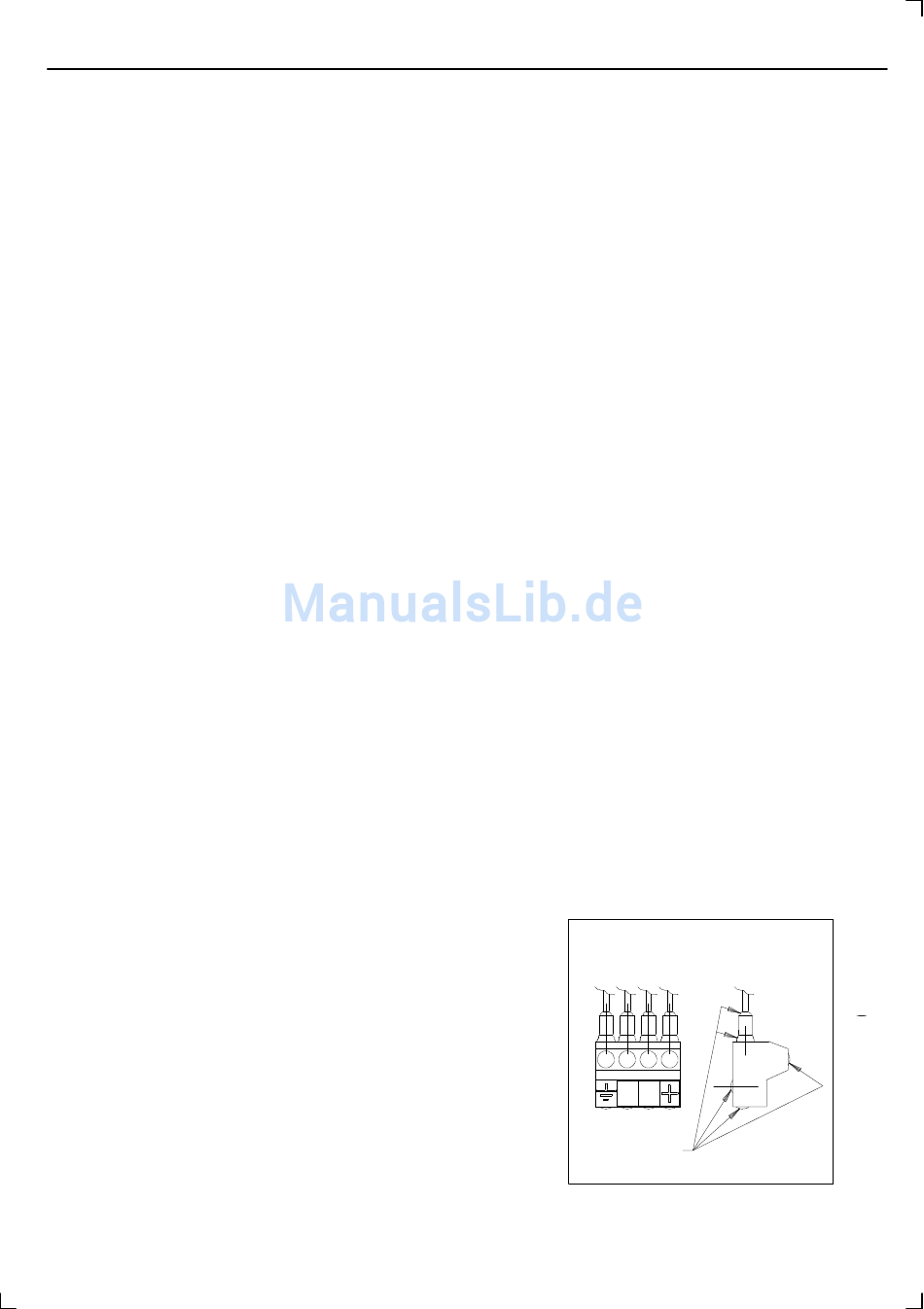

Stecker. Fetten Sie die Anschlüsse wie dargestellt mit Silikon-Paste ein.
Fetten Sie die Anschlussnadeln des Gerätes mit Silikon-Paste ein und stecken Sie
•
die 4-poligen Spezialstecker auf die Nadeln. Drücken Sie die Kabel in die Kabel-
führung.
Befestigen Sie die Abdeckung der Instrumentenrückseite mit Hilfe der Befesti-
•
gungsschraube.
Achtung: Das Einfetten mit Silikon-Paste ist
notwendig, um Korrosion zu vermeiden.
Die Installation Ihres Anzeigegerätes ist fertig
