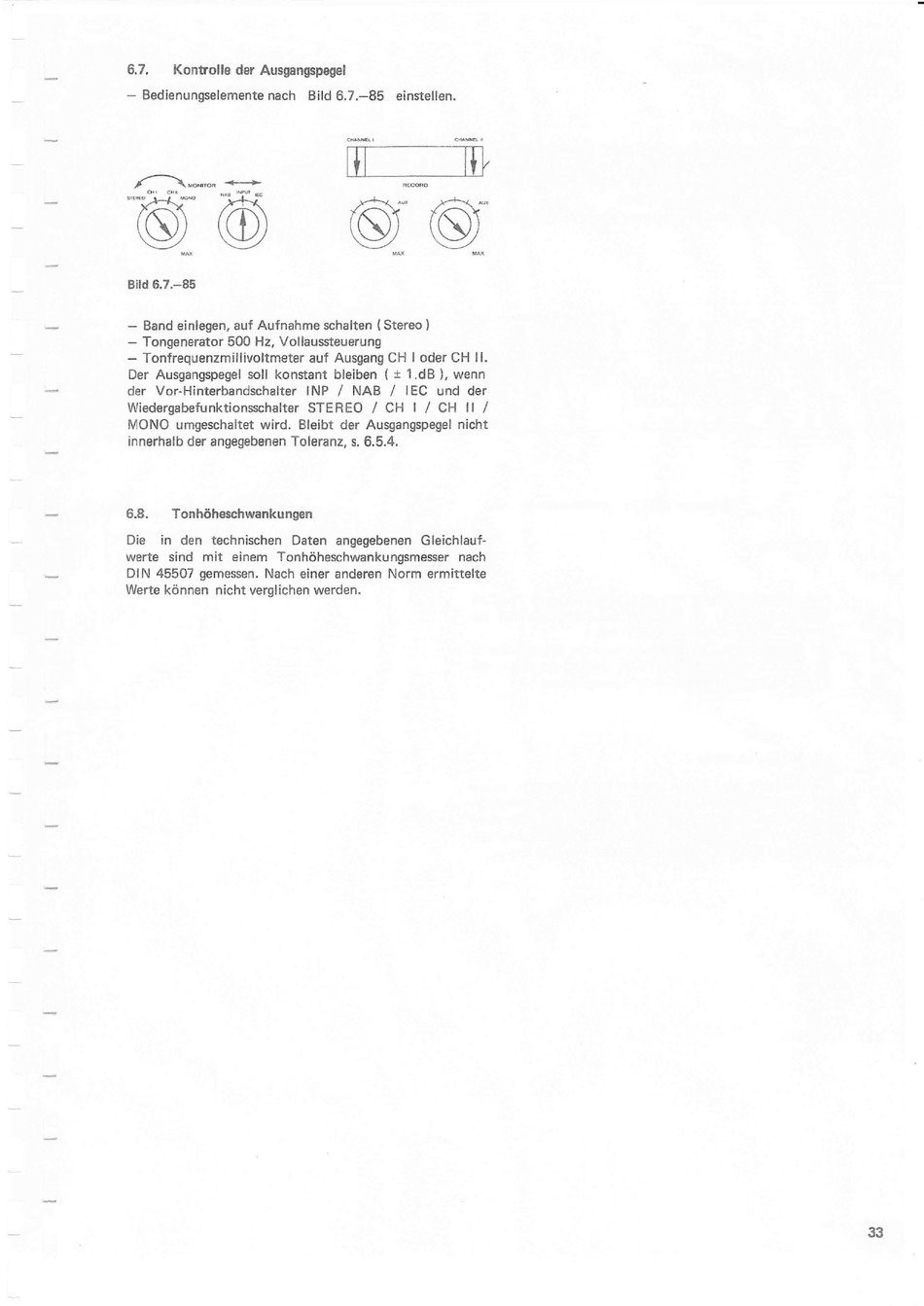

6. 7. Kontrolle der Ausgangspegel
- Bedienungselemente nach Bild
6.7.-85
einstellen .
ltl
I
t ~
~J ~-
Bild 6.7.-85
- Band einlegen, auf Aufnahme schalten (Stereo)
- Tongenerator 500 Hz, Vollaussteuerung
- Tonfrequenzmillivoltmeter auf Ausgang CH I oder CH II.
Der Ausgangspegel soll konstant bleiben ( ± 1.dB ), wenn
der Vor- Hinterbandschalter I NP
I
NAB
I
I EC und der
Wiedergabefunktionsschalter STEREO
I
CH I
I
CH II
I
MONO umgeschaltet wird. Bleibt der Ausgangspegel nicht
innerhalb der angegebenen Toleranz, s. 6.5.4.
6.8. Tonhöheschwankungen
Die in den t echnischen Daten angegebenen Gleichlauf-
werte sind mit einem Tonhöheschwankungsmesser nach
Dl N
45507
gemessen. Nach einer anderen Norm ermittelte
Werte können nicht verglichen werden.
33
