Auswählen des manuellen Farbmischungsmenü
Drücken Sie die MODE Taste. Drücken Sie die F/S Taste. Wählen Sie die gewünschte
Farbmischung über die UP oder DOWN Tasten aus.
2. Musikgesteuerter Betrieb
Wählen Sie che9 und stellen Sie den gewünschten Eingangspegel mit dem Empfindlichkeitsregler auf der
Geräteseite ein.

DMX-gesteuerter Betrieb

Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern.

Adressierung des Projektors

Über das Control Board können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den der Projektor auf Signale vom Controller reagiert.
Um die Startadresse einzustellen drücken Sie die MODE Taste, bis das Display "A001" anzeigt.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den LED CMS-8 RGB über Ihren Controller
ansteuern.
Bitte beachten Sie:
Schalten Sie den LED CMS-8 RGB ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht.
Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die
Kontroll-LED permanent.
Die Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des LED
CMS-8 RGB gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120
werden damit die Geräte korrekt funktionieren.

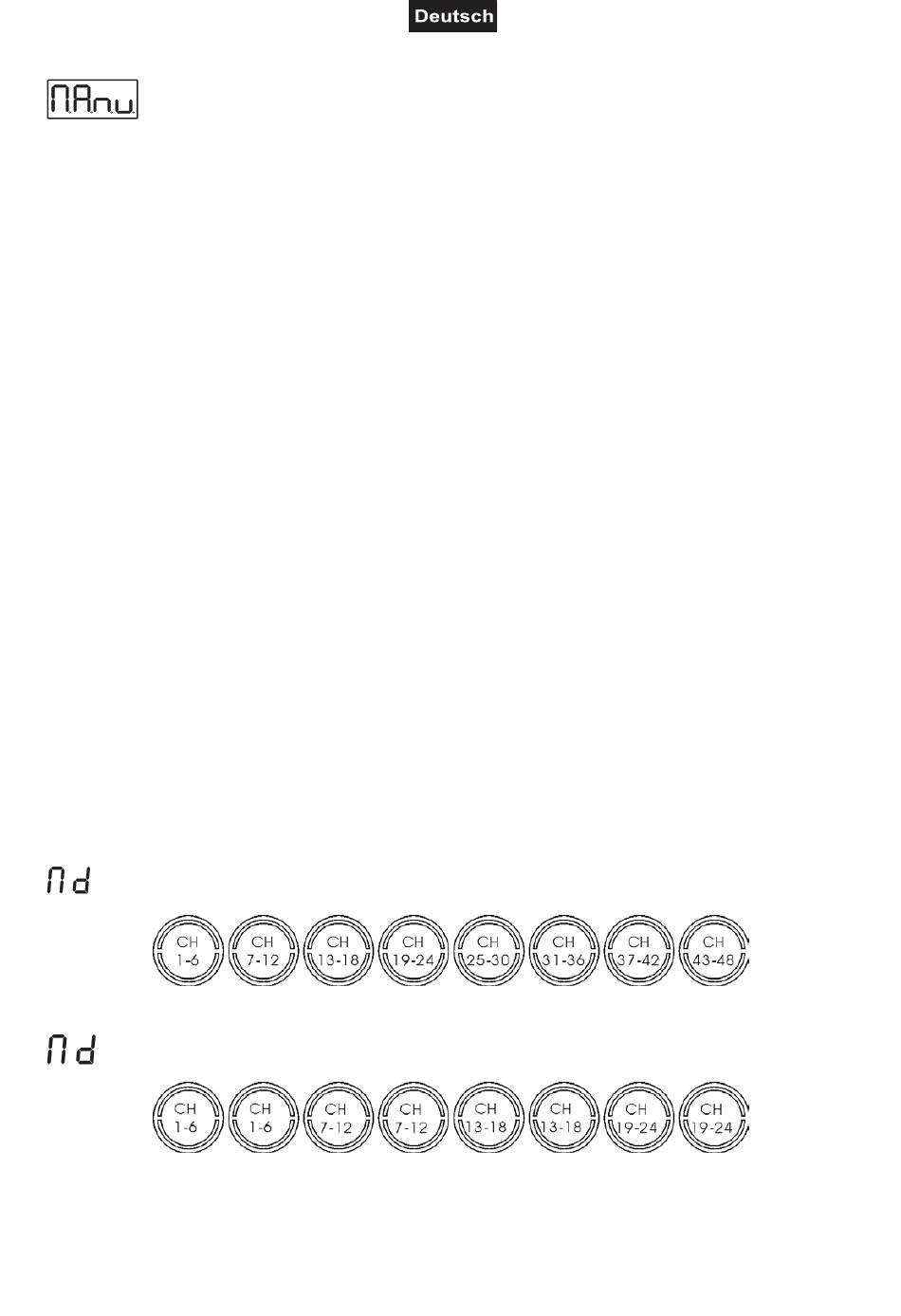

DMX-Protokoll

L I
Steuerkanal 1 – Jede Einheit belegt 12 Kanäle. Acht Einheiten belegen 48 Kanäle.
L2
Steuerkanal 2 – Jede Einheit belegt 6 Kanäle. Acht Einheiten belegen 24 Kanäle.
10/40
Ω
. Widerstand abgeschlossen
