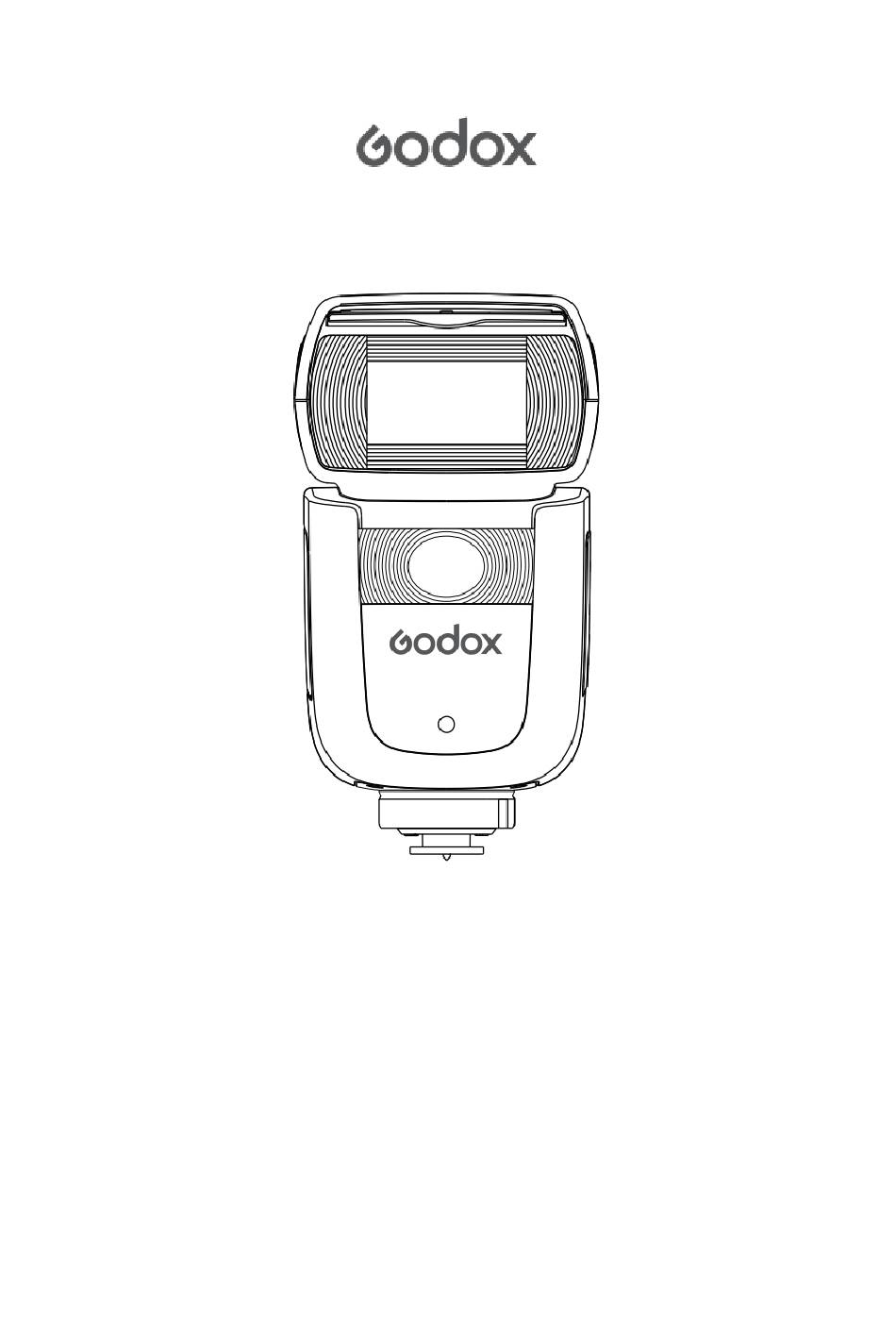

- Seite 1 V860III-S User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Seite 2 English 3 – 36 Čeština 37 – 71 Slovenčina 72 – 108 Magyar 109 – 145 Deutsch 146 – 182...
- Seite 146 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
- Seite 147 Vorwort Wir danken Ihnen für den Kauf dieses Produkts. Dieser V860IIIS Kamerablitz eignet sich für Kameras der Nikon-Serie und ist mit der TTL- Blitzautomatik kompatibel. Mit diesem TTL-kompatiblen Blitz werden Ihre Aufnahmen einfacher. Sie können leicht eine korrekte Blitzbelichtung auch in komplexen Lichtveränderungen erreichen.
-
Seite 148: Bezeichnung Der Teile
Bezeichnung der Teile Körper 1. Blitzkopf 2. LED-Modellierlampe 3. Fokus-Hilfsstrahl 4. Drahtloser Sensor 5. Synchrokabel-Buchse 6. Typ-C-USB-Anschluss 7. Knopf zum Entfernen der Batterie 8. Hotshoe 9. LCD-Panel 10. Hotshoe-Befestigungsschnalle 11. Lithium-Batterie 12. TTL/M/Schnittstelle... -
Seite 149: Bedienfeld
Bedienfeld 13. < MENU> Blitzlicht-Menü-Taste/Verriegelungstaste 14. Drahtlose Auswahl 15. Wählen Sie 16. Taste einstellen 17. ON/OFF-Schalter 18. Test-Taste / Blitzbereitschaftsanzeige 19. <ZOOM> Einstellung der Fokuslänge 20. <MODE> Taste zur Auswahl des Modus 21. Einstellung der Modellierlampe 22. Leistung 23. Funktion Taste 1 24. - Seite 150 LCD-Panel TTL-Blitzautomatik Zoom: Zoom-Anzeige Automatisc Länge des Fokus h Handbuch Hochgeschwindigke TTL-Blitzautomatik its-Synchronisation Anzeige der Entfernung Blitzbelichtungskorrektur wert Auf dem Display werden nur die aktuell vorgenommenen Einstellungen • angezeigt. Die über den Funktionstasten 1 bis 4 angezeigten Funktionen, wie z. B. SYNC und •...
-
Seite 151: Funkübertragung Schießen
Mehrfach-Blitz Stroboskopisches Blitzen Anzahl der Blitze Blitzfrequenz Funkübertragung Schießen Sendeeinheit (TX) • Blitzlicht-Modus Funkübertragung drahtloses Schießen Schießgruppe Kanal Empfangseinheit (RX) • Empfänge : Symbol des Empfängers Hinweis: Das an der Kamera angebrachte Blitzgerät wird als "Sender" bezeichnet, andere kabellos gesteuerte Blitzgeräte werden als "Empfänger" bezeichnet . - Seite 152 LCD-Panel in drei Modi An der Kamera befestigt 2.4G Funkübertragung: Als Sendeeinheit 2.4G Funkübertragung: Als Empfangseinheit...
-
Seite 153: Separat Erhältliches Zubehör
Was ist in der Verpackung des V860IIIS-Kits? 1. Blitzlicht-Einheit 2. Lithium-Batterie 3. USB-Ladegerät 4. USB-Leitung 5. Ladegerät 6. Mini-Ständer 7. Schutzhülle 8. Gebrauchsanweisung Separat erhältliches Zubehör Das Produkt kann in Kombination mit dem folgenden, separat erhältlichen Zubehör verwendet werden, um optimale Fotoeffekte zu erzielen: XProNS& X2T-S & X1S Drahtloser TTL-Blitzauslöser, etc. -
Seite 154: Eigenschaften
Batterie Eigenschaften 1. Dieses Blitzgerät verwendet einen Li-Ion-Polymer-Akku, der eine lange Laufzeit hat. Die verfügbaren Lade- und Entladezeiten betragen 480. 2. Es ist zuverlässig sicher. Der innere Kreislauf ist gegen Überladung, Überentladung, Überstrom und Kurzschluss geschützt. 3. Es dauert nur 3,5 Stunden, um den Akku mit dem Standard-Ladegerät vollständig aufzuladen. - Seite 155 Legen Sie den Akku entsprechend dem Dreieckszeichen auf dem Akku in das Fach ein, bis ein weißer Knopf den Akku mit einem Klickgeräusch verriegelt. Anzeige des Batteriestands Vergewissern Sie sich, dass der Akku sicher im Blitzgerät eingelegt ist. Prüfen Sie den Batteriestand auf dem LCD-Feld, um den verbleibenden Batteriestand zu sehen.
-
Seite 156: Anbringen An Einer Kamera
Anbringen an einer Kamera Befestigen Sie den Sichern Sie den Entfernen Sie den KamerablitzDrehen Sie Kamerablitz Kamerablitz die Befestigungsschnalle Drehen Sie die Drücken Sie die Taste und des Blitzschuhs nach links Befestigungsschnalle des drehen Sie die und stecken Sie den Blitzschuhs nach rechts, bis Befestigungsschnalle des Kamerablitz in den... -
Seite 157: Fec: Blitzlicht-Belichtungskorrektur
TTL-Modus Drücken Sie die Moduswahltaste <MODE>, um den TTL-Modus aufzurufen. Das LCD-Feld für den Modus wird angezeigt. Drücken Sie den Kameraauslöser halb herunter, um scharfzustellen. Die Blende • und die effektive Blitzreichweite werden im Sucher angezeigt. Wenn Sie den Auslöser ganz durchdrücken, löst der Blitz einen Vorblitz aus, den •... - Seite 158 Hochgeschwindigkeits-Synchronisation High Speed Sync (FP-Blitz) ermöglicht die Synchronisation des Blitzes mit allen Verschlusszeiten der Kamera. Dies ist praktisch, wenn Sie die Blendenpriorität für Porträts mit Aufhellblitz verwenden möchten. Drücken Sie die Funktionstaste 2 <SYNC>, Vergewissern Sie sich, dass < > im so dass Sucher angezeigt wird.
- Seite 159 M: Manueller Blitz Die Blitzleistung ist von 1/1 voller Leistung bis 1/256 in Schritten von 1/10 Blende einstellbar. Um eine korrekte Blitzbelichtung zu erhalten, verwenden Sie einen Hand- Blitzbelichtungsmesser, um die erforderliche Blitzleistung zu bestimmen. Drücken Sie die Taste Drehen Sie das Wählrad, Drücken Sie die Set-Taste <MODE>, so dass <M>...
-
Seite 160: Berechnung Der Verschlusszeit
Multi: Stroboskopischer Blitz Beim Stroboskopblitz wird eine schnelle Serie von Blitzen ausgelöst. Damit können Sie mehrere Bilder eines sich bewegenden Motivs in einem einzigen Foto aufnehmen. Sie können die Auslösefrequenz (Anzahl der Blitze pro Sekunde, ausgedrückt in Hz), die Anzahl der Blitze und die Blitzleistung einstellen. Drücken Sie die Taste <MODE>, so dass <MULTI>... - Seite 161 Anzahl der Blitze / Blitzfrequenz = Verschlusszeit Wenn beispielsweise die Anzahl der Blitze 10 und die Auslösefrequenz 5 Hz beträgt, sollte die Verschlusszeit mindestens 2 Sekunden betragen. Um eine Überhitzung und Beschädigung des Blitzkopfes zu vermeiden, sollten Sie den Stroboskopblitz nicht öfter als 10 Mal hintereinander verwenden. Lassen Sie den Kamerablitz nach 10 Einsätzen mindestens 15 Minuten lang ruhen.
- Seite 162 Blitzleistung / Hz Drahtlose Blitzaufnahmen: Funk (2.4G) Übertragung Das an der Kamera befestigte V860IIIS wird als Sendeeinheit bezeichnet, und ein • V860IIIS, das drahtlos gesteuert wird, wird als Empfängereinheit bezeichnet. Sie können das V860IIIS-Set auch drahtlos als Empfängereinheit mit dem Sender •...
-
Seite 163: Drahtlose Mehrfachblitzaufnahmen
Positionierung und Reichweite (Beispiel für drahtlose Blitzaufnahmen) Blitzautomatik mit einer Empfangseinheit • Die Übertragungsreichweite beträgt etwa 100 m. Verwenden Sie den mitgelieferten Mini-Ständer, um das Empfangsgerät zu • positionieren. Führen Sie vor der Aufnahme einen Testblitz und eine Testaufnahme durch. •... -
Seite 164: Automatisches Fotografieren Mit Drei Empfängergruppen
Automatisches Fotografieren mit drei Empfängergruppen Drahtlose Einstellungen Sie können zwischen normalem Blitz und drahtlosem Blitz umschalten. Achten Sie bei normalen Blitzaufnahmen darauf, dass die drahtlose Einstellung auf AUS gesetzt ist. Einstellung der Sendeeinheit Drücken Sie die Taste < >, so dass < >... -
Seite 165: Auswahl Des Gruppenmodus
Auswahl des Gruppenmodus Durch kurzes Drücken der Drücken Sie die Taste <MODE>, um Multi Funktionstasten 1/2/3/4 kann die Gruppe zu aktivieren. M/A/B/C gesteuert werden. Durch kurzes Drücken der Funktionstaste können Sie TTL/M/OFF wählen. Wählen Sie einen dieser Modi als Blitzmodus der Sendeeinheit. -
Seite 166: Drahtlose Id-Einstellungen
Drahtlose ID-Einstellungen Ändern Sie die Funkkanäle und die Funk-ID, um Interferenzen zu vermeiden, denn sie kann nur ausgelöst werden, wenn die Funk-IDs und Kanäle des Senders und des Empfängers gleich eingestellt sind. Drücken Sie die Taste <MENU>, um C.Fn ID einzugeben. -
Seite 167: Ttl: Vollautomatische Drahtlose Blitzaufnahmen
TTL: Vollautomatische drahtlose Blitzaufnahmen Verwendung des automatischen drahtlosen Blitzes mit einem einzigen Empfängergerät Einstellung der Sendeeinheit Bringen Sie einen V860IIIC-Kamerablitz an der Kamera an und stellen Sie ihn als • Sendeeinheit ein. M/A/B/C können separat als TTL-Modus eingestellt werden. • Einstellung der Empfangseinheit Stellen Sie den anderen Kamerablitz als drahtlose Empfangseinheit ein. -
Seite 168: Drahtloser Blitz Mit Vollautomatik
Verwendung des automatischen drahtlosen Blitzes mit mehreren Empfängern Wenn eine stärkere Blitzleistung oder ein bequemerer Beleuchtungsbetrieb erforderlich ist, erhöhen Sie die Anzahl der Empfängereinheiten und stellen Sie sie als eine einzelne Empfängereinheit ein. Um weitere Empfangsgeräte hinzuzufügen, gehen Sie genauso vor wie bei der Einstellung "Automatisches drahtloses Blitzen mit einem einzigen Empfangsgerät". - Seite 169 M: Drahtlose Blitzaufnahmen mit manuellem Blitz Hier wird die kabellose (Mehrfach-) Aufnahme mit manuellem Blitz beschrieben. Sie können für jedes Empfangsgerät (Auslösegruppe) eine andere Blitzleistung einstellen. Stellen Sie alle Parameter am Sendegerät ein. Einstellen des Blitzmodus Einstellung der Aufnahme des Bildes. auf <M>...
-
Seite 170: Multi: Drahtlose Blitzaufnahmen Mit Manuellem Blitz
2. Beim Umschalten vom TTL- in den manuellen Modus M ist standardmäßig ein TCM-Schalter vorhanden. Der Grund und die Lösung für die fehlende Auslösung bei Godox 2.4G Wireless 1. Gestört durch das 2.4G-Signal in der äußeren Umgebung (z. B. drahtlose Basisstation, 2.4G-WLAN-Router, Bluetooth, usw.) -
Seite 171: Andere Anwendungen
Andere Anwendungen Sync-Auslösung Die Synchrokabel-Buchse ist ein Φ2,5mm-Stecker. Stecken Sie hier einen Auslösestecker ein und der Blitz wird synchron mit dem Kameraverschluss ausgelöst. Autofokus-Hilfsstrahl In schlecht beleuchteten oder kontrastarmen Aufnahmeumgebungen leuchtet der integrierte Autofokus-Hilfsstrahl automatisch auf, um den Autofokus zu erleichtern. Der Strahl leuchtet nur auf, wenn der Autofokus schwierig ist, und erlischt, sobald der Autofokus korrekt ist. -
Seite 172: Zoom: Einstellung Der Blitzreichweite
Wenn die Wand oder die Decke zu weit entfernt ist, kann das Blitzlicht zu • schwach sein und zu einer Unterbelichtung führen. Die Wand oder Decke sollte einfarbig weiß sein, um einen hohen Reflexionsgrad • zu erzielen. Ist die Abprallfläche nicht weiß, kann ein Farbstich im Bild auftreten. ZOOM: Einstellung der Blitzreichweite Die Blitzreichweite kann automatisch oder manuell eingestellt werden. - Seite 173 C.Fn: Benutzerdefinierte Funktionen einstellen In der folgenden Tabelle sind die verfügbaren und nicht verfügbaren benutzerdefinierten Funktionen dieses Blitzes aufgeführt. Individuelle Funktion Einstellung Nr. Einstellung & Beschreibung Funktionsschilder m/ft Entfernungsanzeige m Füße AF-Hilfsstrahl STBY Automatische Schlafeinstellung RX STBY Timer für die 60min 60min automatische...
-
Seite 174: Überhitzungsschutz
Schutzfunktion Überhitzungsschutz Um eine Überhitzung und Beschädigung des Blitzkopfes zu vermeiden, verfügt • das System über einen Übertemperaturschutz. Wenn das Blitzgerät viele Male kontinuierlich ausgelöst wird, kann der interne Übertemperaturschutz aktiviert werden, wodurch sich die Ladezeit verlangsamt. In diesem Fall sollten Sie eine Pause von etwa 10 Minuten einlegen, damit sich das Blitzgerät wieder normalisieren kann. -
Seite 175: Andere Schutzmaßnahmen
Anzahl der Blitze, die den Übertemperaturschutz im High-Speed-Sync- Auslösemodus aktivieren: Leistungsstufe / Anzahl der Blitze / Zoom (mm) Andere Schutzmaßnahmen Das System bietet Echtzeitschutz, um das Gerät und Ihre Sicherheit zu gewährleisten. Nachfolgend finden Sie eine Liste der Eingabeaufforderungen als Referenz: Aufforderungen Bedeutung auf dem LCD-... -
Seite 176: Technische Daten
Technische Daten Modell V860IIIS Kompatible Kameras Sony-Kameras (TTL-Blitzautomatik) Leistung (1/1 Ausgang) 76Ws Leitfaden Nr. (1/1 Ausgang, 200mm) 60 (m ISO100) Flash-Abdeckung 20 bis 200 mm Autozoom (die Blitzreichweite wird automatisch an die Brennweite des Objektivs angepasst) Manueller Zoom Schwenk-/Neige-Blitzkopf (Bounce-Blitz): 0 bis 330°... -
Seite 177: Led-Modellierlampe Strom Farbtemperatur
Autofokus-Hilfsstrahl Effektive Reichweite (ca.) Zentrum: 0.6~10m / 2.0-32.8 feetPeripherie : 0.6~5m / 2.0~16.4 feet LED-Modellierlampe Strom Farbtemperatur 5300K±200K Stromversorgung Stromquelle 7,2V/2600mAh Li-Ionen-Akku Recyclezeit Ca. 1,5 Sekunden. Die grüne LED-Anzeige leuchtet auf, wenn der Blitz bereit ist. Volle Leistung blinkt Ca. 480 Stromsparen Automatische Abschaltung nach ca. - Seite 178 Fehlersuche Wenn ein Problem auftritt, lesen Sie diese Anleitung zur Fehlerbehebung. Der Kamerablitz wird nicht ausgelöst. Der Kamerablitz ist nicht sicher an der Kamera befestigt. Befestigen Sie den Montagefuß der Kamera sicher an der Kamera. • Die elektrischen Kontakte des Kamerablitzes und der Kamera sind verschmutzt. Reinigen Sie die Kontakte.
-
Seite 179: Kompatible Kameramodelle
Der USB-Anschluss ist eine Typ-C-USB-Buchse. Die Typ-C-USB-Anschlussleitung ist • anwendbar. Da das Firmware-Upgrade die Unterstützung der Godox G3-Software benötigt, • laden Sie bitte die "Godox G3-Firmware-Upgrade-Software" herunter und installieren Sie sie, bevor Sie das Upgrade durchführen. Wählen Sie dann die entsprechende Firmware-Datei aus. -
Seite 180: Garantiebedingungen
Garantiebedingungen Auf ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, wird eine Garantie von 2 Jahren gewährt. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Originalkaufbeleg mit dem Kaufdatum vorlegen. Als Widerspruch zu den Garantiebedingungen, für die der geltend gemachte Anspruch nicht anerkannt werden kann, gelten: Verwendung des Produkts für einen anderen Zweck als den, für den das Produkt... -
Seite 181: Eu-Konformitätserklärung
Eingetragener Sitz: Jankovcova 1522/53, Holešovice, 170 00 Prag 7 ID-Nr.: 27082440 Gegenstand der Erklärung: Titel: Externer Blitz Modell / Typ: V860III-S Das oben genannte Produkt wurde nach der/den Norm(en) geprüft, die zum Nachweis der Einhaltung der in der/den Richtlinie(n) festgelegten grundlegenden Anforderungen verwendet wurde(n): Richtlinie Nr. - Seite 182 WEEE Dieses Produkt darf gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE - 2012/19 / EU) nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es an den Ort des Kaufs zurückgebracht oder bei einer öffentlichen Sammelstelle für wiederverwertbare Abfälle abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß...
