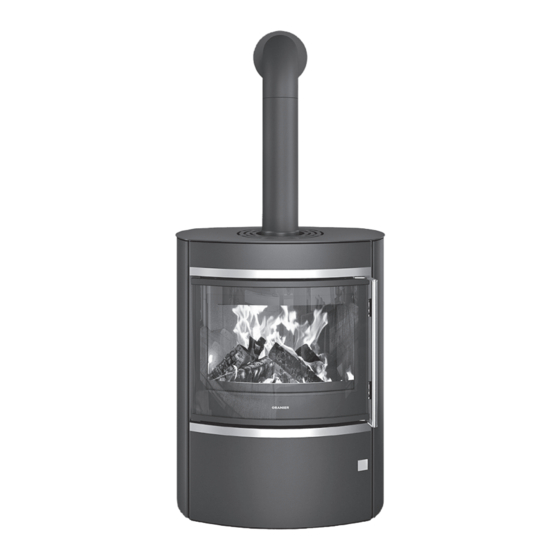

- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d´installation et d´utilisation pour poêle à bois ORANIER Feras 293 7109 000 · 2113...
- Seite 2 18. Technische Dokumentation Anschluss an den Schornstein/ Rauchrohranschluss 19. Geräte-Kenndaten Rauchrohranschluss Österreich Externe Verbrennungsluftversorgung 7. Installation und Inbetriebnahme Aufstellung und Sicherheitsabstände Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen in der Übergangszeit Gerät außer Betrieb nehmen Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 3 Steinverkleidungen Naturstein Halteschrauben lösen Bauschutt Keramikverkleidungen Keramik Halteschrauben lösen Bauschutt Gerätekorpus Stahlblech Metallschrott Gerätetür(en) Gusseisen Befestigungsschrauben lösen Metallschrott Stahlblech Befestigungsschrauben lösen Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Elektro oder Befestigungsschrauben lösen Elektro-Altgeräte-Rücknahmesystem Elektronikkomponenten Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 4 1 Deckplatte 2 Seitenverkleidung 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben - off en) 5 Primärluftluftregler (eingeschoben - off en) 6 Aschenkasten 7 Holzlagerfach 8 Feuerraumauskleidung 9 Tür Holzlagerfach 10 Feuerraumtürgriff 11 Anschlußstutzen externe Verbrennungsluft (Ø 100 mm) Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 5 Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 6 ► Das ordnungsgemäß installierte Gerät muss durch eine ge- nehmigungspflichtige Behörde, z.B. Bezirks-Schornsteinfeger, abgenommen werden. Reinigung, Wartung und Störungsbehebung ► Gerät regelmäßig reinigen. ► Reinigung und Wartung durch zugelassenen Fachbetrieb. ► Verwenden Sie ausschließlich ORANIER Original-Ersatzteile und Original-Zubehör. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 7 4.3 Original Ersatzteile Die Feuerraumauskleidung (8) unterliegt nicht der Werksgaran- tie. Verwenden Sie ausschließlich Original-Ersatzteile. Ersatzteile anderer Hersteller sind durch ORANIER nicht geprüft WARNUNG! und daher nicht freigegeben. Brandgefahr durch Verwendung nicht origi- Nicht freigegebene Ersatzeile verändern möglicherweise die kon- naler Ersatzteile struktiv vorgegebenen Eigenschaften des Gerätes und führen...
- Seite 8 Förderdruck bei Nennwärmeleistung (NWL): 12,0 Abgastemperatur am Stutzen: °C Zugelassene Brennstoffe: - Scheitholz - Holzbriketts Abgang oben (Boden - Oberkante Stutzen): 1046 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Boden - Unterkante Stutzen): 4.7 Maßzeichnungen Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 9 Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Braunkohlenbriketts (BB7) Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 10 Kunden in Österreich haben deshalb die Möglichkeit, ein Rauch- rohrset oder die entsprechenden Rauchrohrelemente kostenfrei bei ORANIER zu beziehen. Wenden Sie sich bei Bedarf bitte an vertrieb-ht@oranier.com oder Telefon +43 (0) 732 660188 - 10 . Eine entsprechende Auswahl an Rauchrohren finden Sie unter www.oranier.com.
- Seite 11 (Illustration Prinzipdarstellung) am Gerätekorpus kommen. Hintere Rauchrohr- öffnung Wanddurchführung mit Absperrklappe ORANIER Art. Nr. 9213 01 Alu-Flexrohr ORANIER Art. Nr. 9213 03 (schwarz) 9213 04 (grau) ► Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung! Die Zuführung der Verbrennungsluft erfolgt ausschliesslich über ein bauseitiges Zuluftrohr Ø...
- Seite 12 „trocken schützen. Es gelten dazu folgende Mindestmaße: geheizt“ werden. Erst nach einigen Abbränden stellt sich ein guter Förderdruck ein. 30 cm Bodenschutz seitlich der Füllöffnung 50 cm Bodenschutz vor der Füllöffnung Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 13 Der Feuerraum sollte beim Anheizen eines noch kal- ten Ofens behutsam bestückt und mit relativ kleiner Flamme geheizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen können. Sie vermeiden damit Risse in der Feuerraumausklei- dung (8) und Ausdehnungsgeräusche (Ticken, Knacken). Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 14 Einstellung der Luftschieber. So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). Legen Sie bei niedrigem Wärmebedarf entsprechend weniger Brennstoff auf und achten Sie auf eine leb- hafte Flammenbildung. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 15 Sekundärluftregler (4) und Primärluftregler (5) vollständig herausziehen. ► Feuerraumtür (3) schließen. ► Keinen weiteren Brennstoff nachlegen, Feuer und Glut erlö- schen lassen. ► Gerät, Rauchrohre und Schornstein von einem zugelas- senen Fachbetrieb auf Beschädigungen prüfen lassen. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 16 Verschlussklaue etwa alle 4 Wochen mit je einem Spritzer Sprühöl (z.B. WD 40, MoS2-Öl, Silikonöl o.ä.). ► Behandeln Sie bei dieser Gelegenheit alle übrigen beweglich- en Teile des Feuerraumtürverschlusses ebenfalls mit Sprüh- öl oder Kupferpaste. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 17 Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. An den Formelementen aus weißem Feuerbeton kön- nen im Heizbetrieb oberflächliche Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch erfolgen. Die Feuerraumauskleidung (8) unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 18 Überhitzung der umgebenden Wände und Einrichtungsgegenständen führen. Feuerraum- Reibung durch Holz oder Normaler Verschleiß. Eine anfängliche Versandung ist unbe- auskleidung Abgasmassenstrom. denklich. Erst wenn Ofenkorpus frei zu versandet. liegen droht, muss die betroffene Platte getauscht werden. Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 19 Aufheizen oder Abkühlen. Strahlungsschutzbleche verklemmen oder nachbiegen. Ofen riecht im ► Das Gerät mit erhöhter ► Geräte- bzw. Rauchrohr-Lackierung Geräte- bzw. Rauchrohr- Betrieb „nach Lackierung noch nicht einge- Brennstoffmenge betreiben. einbrennen Chemie“. brannt. (➔ 7.2 Erstinbetriebnahme). Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 20 11. Kundendienst ORANIER Heiztechnik GmbH 11. Kundendienst Oranier Straße 1 · 35708 Haiger / Sechshelden Kundendienst / Ersatzteile: Sehr geehrte Kundin, sehr geehrter Kunde, E-Mail: service-ht@oranier.com ORANIER Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Österreich: Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal...
- Seite 21 12. ORANIER Werksgarantie ORANIER-Werksgarantie 1. Die Oranier GmbH garantiert dem Garantienehmer die einwand- 4. Die Behebung der von der Oranier GmbH als garantiepflichtig freie Funktion und Qualität ihrer Geräte durch kostenlose Behe- anerkannten Mängel erfolgt in der Weise, dass die Oranier GmbH bung der Mängel, die innerhalb der Garantiezeit nachweislich auf...
- Seite 22 Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung ORANIER Feras...
- Seite 23 3. Utilisation conforme à la législation et consignes de 10. Remédier aux dysfonctionnements sécurité Utilisation conforme à la législation 11. Service après-vente Consignes de sécurité 12. Garantie contractuelle ORANIER 4. Description de l’appareil Pièces fournies 13. Conformités aux normes Pièces non-fournies 13.1 Normes en vigueur Pièces de rechange d‘origine...
- Seite 24 Desserrer les vis de fixation Déchets métalliques Autres composants Métal Desserrer les vis de fixation Déchets métalliques métalliques Composants électriques Desserrer les vis de fixation Système de reprise des appareils électriques ou électroniques usagés Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 25 5 Tirette de réglage air primaire (repoussée vers l‘arrière-ouvert) 6 Cendrier 7 Compartiment range-bûches 8 Habillage intérieur foyer 9 Porte du compartiment range-bûches 10 Poignée 11 Buse de raccordement pour arrivée d‘air extérieur (Ø 100 mm) Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 26 ► Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d‘installation quand l‘appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d‘autres appareils généra- teurs de chaleur. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 27 Dégâts dus à des erreurs de manipulation ► Veuillez utiliser uniquement nos pièces de rechange d‘origine ORANIER ainsi que les accessoires originaux de Des erreurs d‘utilisation peuvent entrainer des dommages per- notre marque. sonnels et/ou matériels ! L‘appareil ne doit être utilisé qu‘à porte fermée !
- Seite 28 Habillage du foyer (8) en chamotte blanche : www.oranier-poeles.fr. Le foyer est habillé de plaques de chamotte blanche. Leur fonction Tuyaux, disponibles chez ORANIER dans leur couleur est de protéger le métal de la chaleur et de diriger les fumées. d‘origine Pendant le fonctionnement de l‘appareil, il est possible que des...
- Seite 29 Raccordemen par le haut (sol - haut de buse) : 1046 Raccordement par le haut (bord arrière - axe buse) : Raccordement par l’arrière (sol - bas de buse) : 4.7 Croquis / Dimensions Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 30 Il est interdit de brûler les substances suivantes: briquettes de lignite bois humides ou traités bois industriel, chutes de menuiserie débris de bois ou copeaux papier ou cartonnages (sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 31 Pour commencer, l'utilisation d'un marteau sera porte du foyer (3) entr‘ouverte sous votre surveillance. peut-être nécessaire. Nous vous conseillons d‘utiliser un manchon mural. Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 32 Tuyau Alu-Flex Lors d´un raccordement par une arrivée d´air extérieur, ne ORANIER Art. Nr. prenez pas l´air de combustion par des pièces humides (par ex. 9213 03 (noir) sous-sol, vide sanitaire) car cela peut engendrer de la conden- 9213 04 (gris) sation ou corrosion dans le corps de chauffe, lorsque le poêle...
- Seite 33 être « séchés » en un premier temps. de remplissage Ce n‘est qu‘après plusieurs flambées intenses que 50 cm de protection du sol devant de l‘ouverture de vous obtiendrez un bon tirage. remplissage Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 34 À cet effet, il est nécessaire d’utiliser une quantité de bois d‘allumage doivent par la suite pouvoir brûler librement d’environ 1,64 kg, pour une durée de combustion de 45 minutes. vers le haut au contact des bûchettes. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 35 échappement excessif de fumées lors de l’ouverture de la porte du foyer (3). Pour diminuer l’allure, il est préférable de réduire la la quantité de combustible tout en veillant à conser- ver une flamme vive. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 36 ► Fermez les arrivées d‘air : tirez complètement sur l‘avant les tirettes d‘air secondaire (4) et d‘air primaire (5). ► Fermez la porte du foyer (3). ► Cessez de réalimenter l‘appareil, laissez s‘éteindre le feu et les braises. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 37 MoS2, huile de silicone etc...). ► À cette occasion veuillez également graisser tous les autres éléments mobiles du système de verrouillage de la porte avec de l‘huile en aerosol ou de la pâte de cuivre. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 38 à nu. (haut) S‘il le devient, il sera nécessaire de changer les plaques de chamotte blanche. L'habillage du foyer (8) est exclu de la garantie. 2. Déflecteur (milieu, double) 1. Déflecteur (bas) Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 39 ► Quand le poêle est froid: ► Changez le joint. Le joint de la porte n’est plus étanche. coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 40 ATTENTION ! Utilisez uniquement les pièces de rechange d‘origine. Des pièces d‘autres marques peu- vent modifier l‘émission de chaleur de l‘appareil et entrainer une surchauffe des murs et du mobilier à proximité de l‘appareil. Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 41 11. Service après-vente 11. Service après-vente Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle ORANIER ! Les poêles ORANIER vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant.
- Seite 42 - tôles et plaques de fonte, pots brûleurs et éléments d’allumage. La garantie d’usine Oranier s’étend à 24 mois et court à partir de la date de livraison g) la formation de fissures ou craquelures sur les éléments de l’habillage décoratif de l‘appareil, qui doit être attestée par une facture ou un bon de livraison.
- Seite 43 Rendement et émissions : se référer au certificat « Marquage CE » contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Manuel d’installation et d´utilisation ORANIER Feras...
- Seite 44 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 349 ORANIER Heiztechnik GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 E-Mail service-ht@oranier.com www.oranier.com Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.
- Seite 45 Sprachneutral 14. Leistungserklärung / Déclaration de performances...
- Seite 48 Variante / Identification Code / Références type d’appareil: Stahl / Schwarz 5631 11 A01 Steel / Black Acier / Noir Schwarz / Speckstein 5631 23 A01 Black / Soapstone Noir / Pierre ollaire Oranier Heiztechnik GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 2113 V03...
