TFA 30.5502 Bedienungsanleitung

TFA_No. 30.5502_Anl_11_23 14.11.2023 11:36 Uhr
Bedienungsanleitung
Instruction manual
Mode d'emploi
Kat. Nr. 30.5502

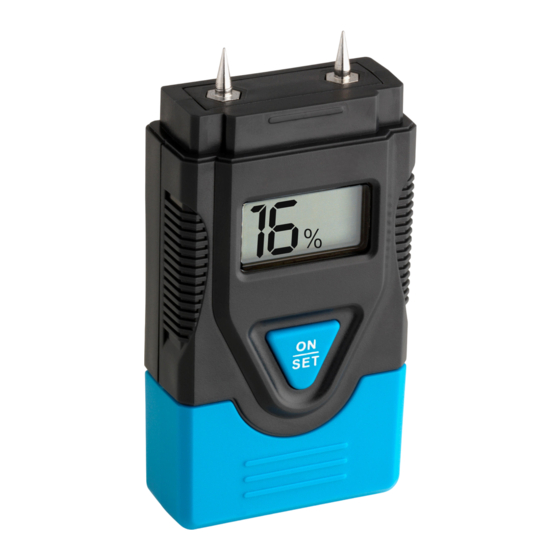

MATERIALFEUCHTEMESSGERÄT
für Holz und Baustoffe
MOISTURE METER
for wood and building materials
HUMIDIMETRE
pour le bois et les matériaux de constructions
Instruction manuals Kat. Nr. 30.5502
www.tfa-dostmann.de/en/service/downloads/instruction-manuals
Seite 1
MATERIALFEUCHTEMESSGERÄT
für Holz und Baustoffe
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädi-
gungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch
Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht
werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte
Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Messgerät • Schutzkappe
• Batterien 4 x LR44 • Bedienungsanleitung
• Handschlaufe
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Zur Messung des Feuchtigkeitsgehalts von Holz (auch Papier und Karton) sowie
von weichen Baustoffen (Mörtel, Beton und Putz)
• Anzeige der Umgebungstemperatur
• Hintergrundbeleuchtung
• Automatische Abschaltung
• Einfache Bedienung
• °C/°F umschaltbar
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeig-
net. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt
wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht
gestattet.
Vorsicht!
Verletzungsgefahr:
• Vorsicht beim Umgang mit den spitzen Messfühlern. Immer mit der Schutzkappe
aufbewahren!
• Halten Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern.
• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken
lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von
2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie
vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper
gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufla-
den. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien mög-
lichst schnell ausgetauscht werden.
• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unter-
schiedlichen Typs.
• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen
und Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Was-
ser und suchen Sie einen Arzt auf.
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütte-
rungen aus.
5. Inbetriebnahme
• Öffnen Sie das Batteriefach in dem Sie die untere blaue Schutzkappe herunterzie-
hen und legen Sie die Batterien (4 x LR44 Knopfzellen) ein, +/- Pol wie abgebil-
det.
• Das Gerät ist jetzt betriebsbereit.
• Schließen Sie das Batteriefach wieder.
6. Bedienung
• Nehmen Sie die obere, blaue Schutzkappe ab und schalten Sie das Geräte an der
ON/SET Taste an.
• Vorsicht: Die Fühler liegen nun frei.
• Die Hintergrundbeleuchtung schaltet sich automatisch an und nach ca. 3 Sekun-
den wieder aus.
• Um in den Einstellmodus zu gelangen drücken Sie die Taste und halten Sie diese
für ca. 3 Sekunden gedrückt. Während das Symbol blinkt, drücken Sie die Taste
wieder, bis sich das Messgerät in der gewünschten Messart befindet und das
entsprechende Symbol auf dem Display erscheint.
Die folgenden Messarten stehen zur Verfügung:
• Messung des Feuchtigkeitsgehalts in Holz (Symbol eines Baumes erscheint im
Display)
• Messung des Feuchtigkeitsgehalts im Mauerwerk (Symbol einer Mauer erscheint
im Display)
• Messung der Temperatur in Celsius (°C)
• Messung der Temperatur in Fahrenheit (°F)
6.1 Durchführung der Messung
• Zur Feuchtigkeitsmessung drücken Sie die beiden Messfühler in das zu messen-
de Holz bzw. das zu messende Material. Das Ergebnis erscheinen auf dem Dis-
play.
• Bei der Temperaturmessung zeigt das Display die gegenwärtige Umgebungstem-
peratur direkt an.
• Ziehen Sie vorsichtig die Fühler aus dem Objekt.
• Bei Nichtbenutzung schaltet sich das Gerät nach ca. 15 Sekunden aus.
MATERIALFEUCHTEMESSGERÄT
für Holz und Baustoffe
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer-
oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
7.1 Batteriewechsel
• Wenn das Batteriesymbol auf dem Display erscheint, wechseln Sie bitte die Bat-
terien.
• Öffnen Sie das Batteriefach und legen Sie 4 neue Batterien LR 44 polrichtig ein.
8. Fehlerbeseitigung
Problem Lösung
➜ Gerät einschalten
Keine Anzeige
➜ Batterien polrichtig einlegen
( +/- Pol wie abgebildet)
➜ Batterien wechseln
➜ Batterien wechseln
Unkorrekte Anzeige
➜ Messposition überprüfen
9. Entsorgung
Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Mate-
rialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden kön-
nen. Dies verringert den Abfall und schont die Umwelt.
Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsyste-
me.
Entsorgung des Elektrogeräts
Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät
und entsorgen Sie diese getrennt.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von
Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer
ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer
ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elek-
tronikgeräten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie
die aktuell geltenden Vorschriften!
Entsorgung der Batterien
Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten
Schadstoffe wie Schwermetalle, die bei unsachgemäßer Entsorgung der
Umwelt und der Gesundheit Schaden zufügen können und wertvolle Roh-
stoffe wie Eisen, Zink, Mangan oder Nickel, die wiedergewonnen werden
können.
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und
Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechen-
den Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzu-
geben. Die Rückgabe ist unentgeltlich. Adressen geeigneter Sammelstel-
len können Sie von Ihrer Stadt- oder Kommunalverwaltung erhalten.
Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei.
Reduzieren Sie die Entstehung von Abfällen aus Batterien, indem Sie Bat-
terien mit längerer Lebensdauer oder geeignete wiederaufladbare Akkus
nutzen. Vermeiden Sie die Vermüllung der Umwelt und lassen Sie Batte-
rien oder batteriehaltige Elektro- und Elektronikgeräte nicht achtlos liegen.
Die getrennte Sammlung und Verwertung von Batterien und Akkus leisten
einen wichtigen Beitrag zur Entlastung der Umwelt und Vermeidung von
Gefahren für die Gesundheit.
WARNUNG!
Umwelt- und Gesundheitsschäden
durch falsche Entsorgung der Batterien!
10. Technische Daten
Spannungsversorgung: Knopfzell-Batterien 4 x LR 44
Holz
Messbereich: 6 %...42 %
Genauigkeit: Messwert < 30%: ±2 %
Messwert ≥ 30 %: ±4 %
Auflösung: 1,0 %
Baustoffe
Messbereich: 0,2 %...2,0 %
Genauigkeit Messwert < 1,4 %: ±0,1 %
Messwert ≥ 1,4 %: ±0,2 %
Auflösung: 0,1 %
Temperatur
Messbereich: 0 °C...40 °C (+32 °F...+104 °F)
Auflösung: 1,0 °C
Gehäusemaße: 40 x 20 x 80 mm
Gewicht: 41 g (nur das Gerät)
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht wer-
den. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benach-
richtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage
unter Eingabe der Artikel-Nummer in das Suchfeld.
www.tfa-dostmann.de
MOISTURE METER
for wood and building materials
Thank you for choosing this instrument from TFA.
1. Before you use this product
• Please make sure you read the instruction manual carefully.
• Following and respecting the instructions in your manual will prevent damage
to your instrument and loss of your statutory rights arising from defects due to
incorrect use.
• We shall not be liable for any damage occurring as a result of non-following
of these instructions. Likewise, we take no responsibility for any incorrect
readings or for any consequences resulting from them.
• Please pay particular attention to the safety notices!
• Please keep this instruction manual safe for future reference.
2. Delivery contents
• Measuring instrument • Protective cap
• Batteries 4 x LR44 • Instruction manual
• Wrist strap
3. Field of operation and all of the benefits of your new instrument at a glance
• For measurement of the degree of moisture in wood (including paper and card-
board) as well as in soft building materials (mortar, concrete and plaster).
• Indication of the surrounding temperature
• Backlight
• Easy to use
• Reversible °C/°F
4. For your safety
• The product is exclusively intended for the field of application described above.
It should only be used as described within this instruction.
• Unauthorised repairs, modifications or changes to the product are prohibited.
Caution!
Risk of injury:
• Be careful when handling the sharp probes. Put the protective cap over the
probes after use.
• Keep this device and the batteries out of reach of children.
• Small parts can be swallowed by children (under three years old).
• Batteries contain harmful acids and may be hazardous if swallowed. If a battery
is swallowed, this can lead to serious internal burns and death within two hours.
If you suspect a battery could have been swallowed or otherwise caught in the
body, seek medical help immediately.
• Batteries must not be thrown into a fire, short-circuited, taken apart or
recharged. Risk of explosion!
• Low batteries should be changed as soon as possible to prevent damage caused
by leaking.
• Never use a combination of old and new batteries together, nor batteries of dif-
ferent types.
• Avoid contact with skin, eyes and mucous membranes when handling leaking
batteries. In case of contact, immediately rinse the affected areas with water and
consult a doctor.
Important information on product safety!
• Do not expose the device to extreme temperatures, vibrations or shocks.
5. Getting started
• Open the battery compartment by pulling down the blue protective cap at the
bottom and insert the batteries (4 x LR44 button cells), +/- pole as illustrated.
• The unit is ready for use.
• Close the battery compartment again.
6. Operating instructions
• Remove the blue protective cap at the top and switch on the meter with the
ON/SET button.
• Caution: The probes are now exposed.
• The backlight switches on automatically and switches off again after approx. 3
seconds.
• To access the setting mode, press and hold the button for approx. 3 seconds.
While the symbol is flashing, press the button again until the meter is in the
mode you require and the corresponding symbol appears in the display.
Press the button to toggle between the following possibilities:
• Measuring the degree of moisture in wood (a tree icon appears in the display)
• Measuring the degree of moisture in masonry (a wall icon appears in the display)
• Measuring the temperature in degrees Celsius (°C)
• Measuring the temperature in degrees Fahrenheit (°F)
6.1 Performing the measurement
• To measure the moisture in a material, press both probes into the wood or mate-
rial to be tested. The reading will appear on the display.
• When measuring the temperature, the display shows the present ambient tem-
perature directly.
• Pull the probes carefully out of the object.
• When the instrument is not used, it will automatically switch off after approx.
15 seconds.
7. Care and maintenance
• Clean it with a soft damp cloth. Do not use solvents or scouring agents. Protect
from moisture.
• Remove the batteries, if you do not use the product for a lengthy period.
• Keep the instrument in a dry place.
11/23
