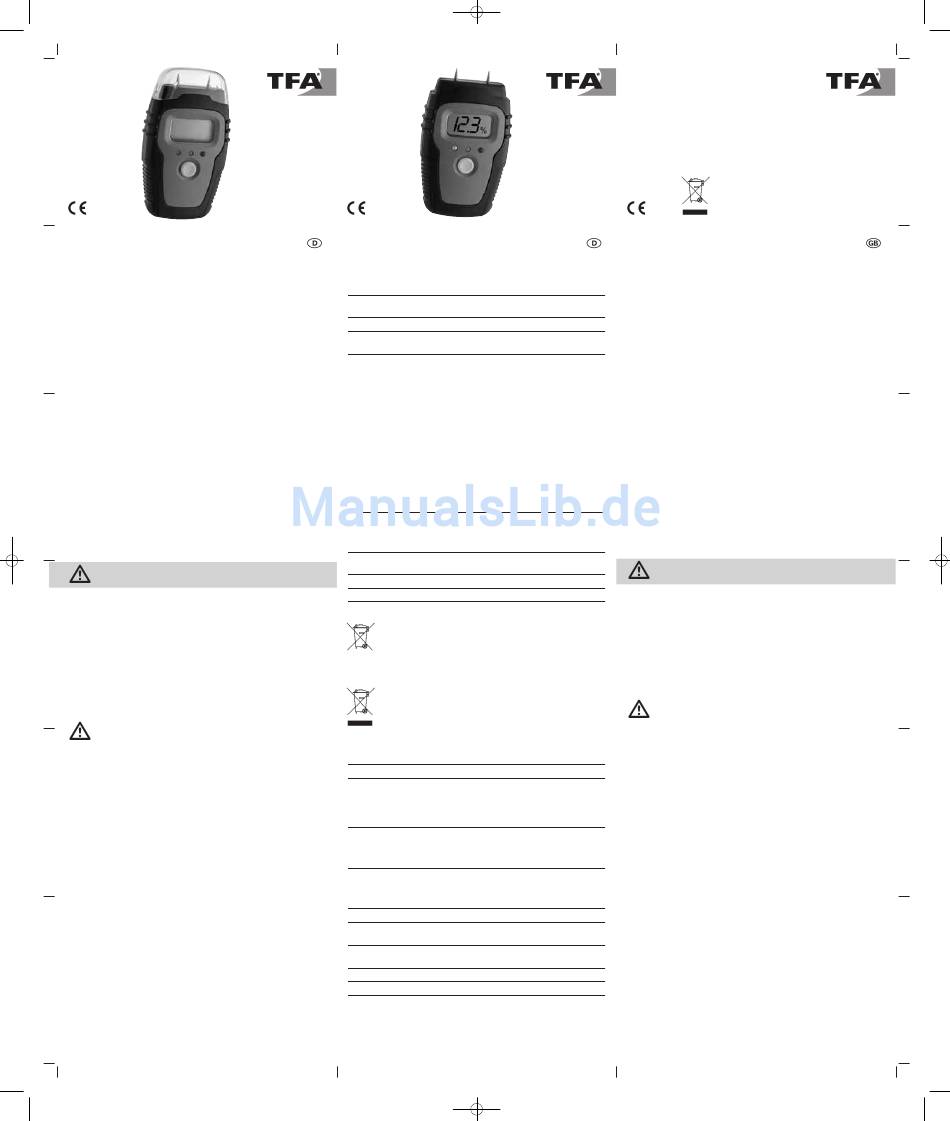

TFA 30.5505 Bedienungsanleitung

TFA_No. 30.5505_Anl_D_GB_F 24.05.2012
MATERIALFEUCHTEMESSGERÄT
für Holz und Baustoffe
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden
haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch
Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Män-
gelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verur-
sacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für
inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Messgerät • Schutzkappe
• Batterien 3 x LR44 • Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Zur Messung des Feuchtigkeitsgehalts von Holz (auch Papier und Karton)
sowie von weichen Baustoffen (Mörtel, Beton und Putz)
• Anzeige der Umgebungstemperatur
• LED Ampelanzeige
• Hintergrundbeleuchtung
• Automatische Abschaltung
• Einfache Bedienung
• °C/°F umschaltbar
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich
geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anlei-
tung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist
nicht gestattet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen
Information geeignet und nur für den privaten Gebrauch bestimmt.
Vorsicht!
Verletzungsgefahr:
• Vorsicht beim Umgang mit den spitzen Messfühlern. Immer mit der
Schutzkappe aufbewahren!
• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von
Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen
oder aufladen. Explosionsgefahr!
• Batterien können bei Verschlucken lebensgefährlich sein. Wurde eine
Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genom-
men werden.
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der
Batterien zu vermeiden, sollten schwache Batterien möglichst schnell aus-
getauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batte-
rien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige
Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und
Erschütterungen aus.
5. Inbetriebnahme
• Öffnen Sie das Batteriefach und legen Sie die drei Batterien LR44 (+ Pol
zur Feder zeigend) ein.
• Alle Segmente werden kurz angezeigt.
• Lo % und das grüne Lämpchen leuchtet und das Symbol für Holz
erscheint auf dem Display.
• Das Gerät ist jetzt betriebsbereit.
• Schließen Sie das Batteriefach wieder.
• Bei Nichtbenutzung schaltet sich das Gerät nach ca. 25 Sekunden aus.
6. Bedienung
• Nehmen Sie die Schutzkappe ab und schalten Sie das Gerät an der gelben
Taste an. Vorsicht: Die Fühler liegen nun frei. Alle Segmente werden kurz
angezeigt.
• Die Hintergrundbeleuchtung schaltet sich automatisch an und nach ca. 5
Sekunden wieder aus.
• Der aktuelle Messwert und das Symbol für die zuletzt ausgewählte Mess-
art erscheinen auf dem Display.
• Um in den Einstellmodus zu gelangen drücken Sie die Taste und halten
Sie diese für ca. 3 Sekunden gedrückt. Während das Symbol blinkt, drük-
ken Sie die Taste wieder, bis sich das Messgerät in der gewünschten Mess-
art befindet und das entsprechende Symbol auf dem Display erscheint.
Die folgenden Messarten stehen zur Verfügung:
• Messung des Feuchtigkeitsgehalts in Holz (Symbol eines Baumes
erscheint im Display)
• Messung des Feuchtigkeitsgehalts im Mauerwerk (Symbol einer Mauer
erscheint im Display)
• Messung der Temperatur in Celsius (°C)
• Messung der Temperatur in Fahrenheit (°F)
6.1 Durchführung der Messung:
• Bei der Temperaturmessung zeigt das Display die gegenwärtige Umge-
bungstemperatur direkt an.
14:30 Uhr Seite 1
Kat. Nr. 30.5505
MATERIALFEUCHTEMESSGERÄT
für Holz und Baustoffe
• Zur Feuchtigkeitsmessung drücken Sie die beiden Messfühler in das zu
messende Holz bzw. das zu messende Material.
• Die Messung ist beendet, wenn das Ergebnis im Display angezeigt wird
und eine farbige (grün, gelb oder rot) Lampe leuchtet.
Feuchtigkeit in Holz
Feuchtigkeit bei
anderen Objekten
• Ziehen Sie vorsichtig die Fühler aus dem Objekt.
• Lo % und das entsprechende Symbol erscheinen wieder auf dem Display.
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine
Scheuer- oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
• Entfernen Sie die Batterien und setzen Sie die Schutzkappe auf die Füh-
ler, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
7.1 Batteriewechsel
• Wenn das Batteriesymbol auf dem Display erscheint, wechseln Sie bitte
die Batterien.
• Öffnen Sie das Batteriefach und legen Sie drei neue Batterien LR 44 pol-
richtig ein.
8. Fehlerbeseitigung
Problem
Keine Anzeige
Unkorrekte Anzeige
Anzeige Lo%
Anzeige Hi%
9. Entsorgung
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte
Batterien und Akkus zur umweltgerechten Entsorgung beim
Handel oder entsprechenden Sammelstellen gemäß nationaler
oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Pb=Blei, Hg=Quecksilber
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsor-
gung von Elektro- und Elektronik-Altgeräten (WEEE) gekenn-
zeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden.
Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten
Entsorgung bei einer ausgewiesenen Annahmestelle für die
Entsorgung von Elektro- und Elektronikgeräten abzugeben.
10. Technische Daten
Spannungsversorgung:
Holz
Messbereich:
Genauigkeit:
Auflösung:
Baustoffe
Messbereich:
Genauigkeit
Auflösung:
Temperatur
Messbereich:
Genauigkeit:
Auflösung:
Messgeschwindigkeit:
Lagertemperatur und
Luftfeuchtigkeit:
Arbeitstemperatur und
Luftfeuchtigkeit:
Gehäusemaße:
Gewicht:
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann
veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung
und können ohne vorherige Benachrichtigung geändert werden.
www.tfa-dostmann.de
Kat. Nr. 30.5505
Grünes Licht Gelbes Licht Rotes Licht
Trocken Feucht
Lo...13,9 % 14,0 %...19,9 % 20,0%...HI
Lo...0,3 % 0,4 %...1,0 % 1,1 %...HI
Lösung
➜ Gerät einschalten
➜ Batterien polrichtig einlegen
(+ Pol Richtung Feder)
➜ Batterien wechseln
➜ Batterien wechseln
➜ Messposition überprüfen
➜ Messbereich ist unterschritten
➜ Messbereich ist überschritten
Knopfzell-Batterien 3 x LR 44
6 %...48 %
±2% bei 11 %...48 %
±2,5 % bei 6 % ...10 %
0,1 %
0,1 %...11,0 %
±0,4 %
0,1 %
0 °C...50 °C (32 °F...122 °F)
±1 °C (±2 °F)
0,1 °C (0,2 °F)
1 Sekunde
-10 °C...50 °C / < 85 %
0 °C ... 40 °C / < 75 %
95 x 55 x 22 mm
60 g (nur Gerät)
05/12
Bedienungsanleitung
Instruction manual
Mode d'emploi
ROHS
MOISTURE METER
for wood and building materials
Thank you for choosing this instrument from TFA.
1. Before you use it
• Please be sure to read the instruction manual carefully.
• Following the instruction manual for use will prevent damage to the
device and loss of your statutory rights arising from defects due to incor-
rect use.
• We shall not be liable for any damage occurring as a result of not follow-
ing these instructions. Likewise, we take no responsibility for any incor-
rect readings and for any consequences which may result from them.
• Please take particular note of the safety advice!
• Please look after this manual for future reference.
2. Scope of supply
• Measuring instrument • Protective cap
• Batteries 3 x LR44 • Instruction manual
3. Field of operation and all of the benefits of your new instrument at
a glance
• For measurement of the degree of moisture in wood (including paper
and cardboard) as well as in soft building materials (mortar, concrete and
plaster).
• Indication of the surrounding temperature
• LED traffic light display
• Backlight
• Easy to use
• Reversible °C/°F
4. For your safety
• The product is exclusively intended for the field of application described
above. The product should only be used as described within this instruc-
tion.
• Unauthorised repairs, modifications or changes to the product are pro-
hibited.
• The product is not be used for medical purpose or for public information,
but is intended only for home use.
Caution!
Risk of injury:
• Be careful when handling the sharp probes. Put the protective cap over
the probes.
• Keep this instrument and the batteries out of reach of children.
• Batteries must not be thrown into the fire, short-circuited, taken apart or
recharged. Risk of explosion!
• Batteries can be fatal if swallowed. If a battery has been swallowed, get
medical assistance immediately.
• Batteries contain harmful acids. Low batteries should be changed as soon
as possible to prevent damage caused by a leaking battery. Never use a
combination of old and new batteries together, nor batteries of different
types.
• Wear chemical-resistant protective gloves and glasses when handling
leaked batteries.
Important information on product safety!
• Do not place the unit near extreme temperatures, vibration or shock.
5. Getting started
• Open the battery compartment and insert three batteries LR44 (+ pole
shows to the spring), polarity as illustrated.
• All LCD segments will light up for about a few seconds
• Lo % and the green light lights up and the symbol for wood appear on
the display.
• The unit is ready for use.
• Close the battery compartment again.
• When the instrument is not used, it will automatically switch off after
approx. 25 seconds.
6. Operating instructions
• Remove the protective cap and switch the instrument on at the yellow
button.
• Caution: The probes are now exposed. All LCD segments will light up.
• The backlighting switches on automatically and switches off again after
approx. 5 seconds.
• The actual measuring value and the last selected measuring possibility
appear on the display.
• To access the setting mode, press and hold the button for approx. 3
seconds. While the symbol is flashing, press the button again until the
meter is in the mode you require and the corresponding symbol appears
in the display.
Press the button to toggle between the following possibilities:
• Measuring the degree of moisture in wood (a tree icon appears in the
display)
• Measuring the degree of moisture in masonry (a wall icon appears in the
display)
• Measuring the temperature in degrees Celsius (°C)
• Measuring the temperature in degrees Fahrenheit (°F)
6.1 Performing the measurement
• When measuring the temperature, the display shows the present ambi-
ent temperature directly.
• To measure the moisture in a material, press both metering probes into
the wood and/or material to be tested. The reading will appear on the
display.
Kat. Nr. 30.5505
