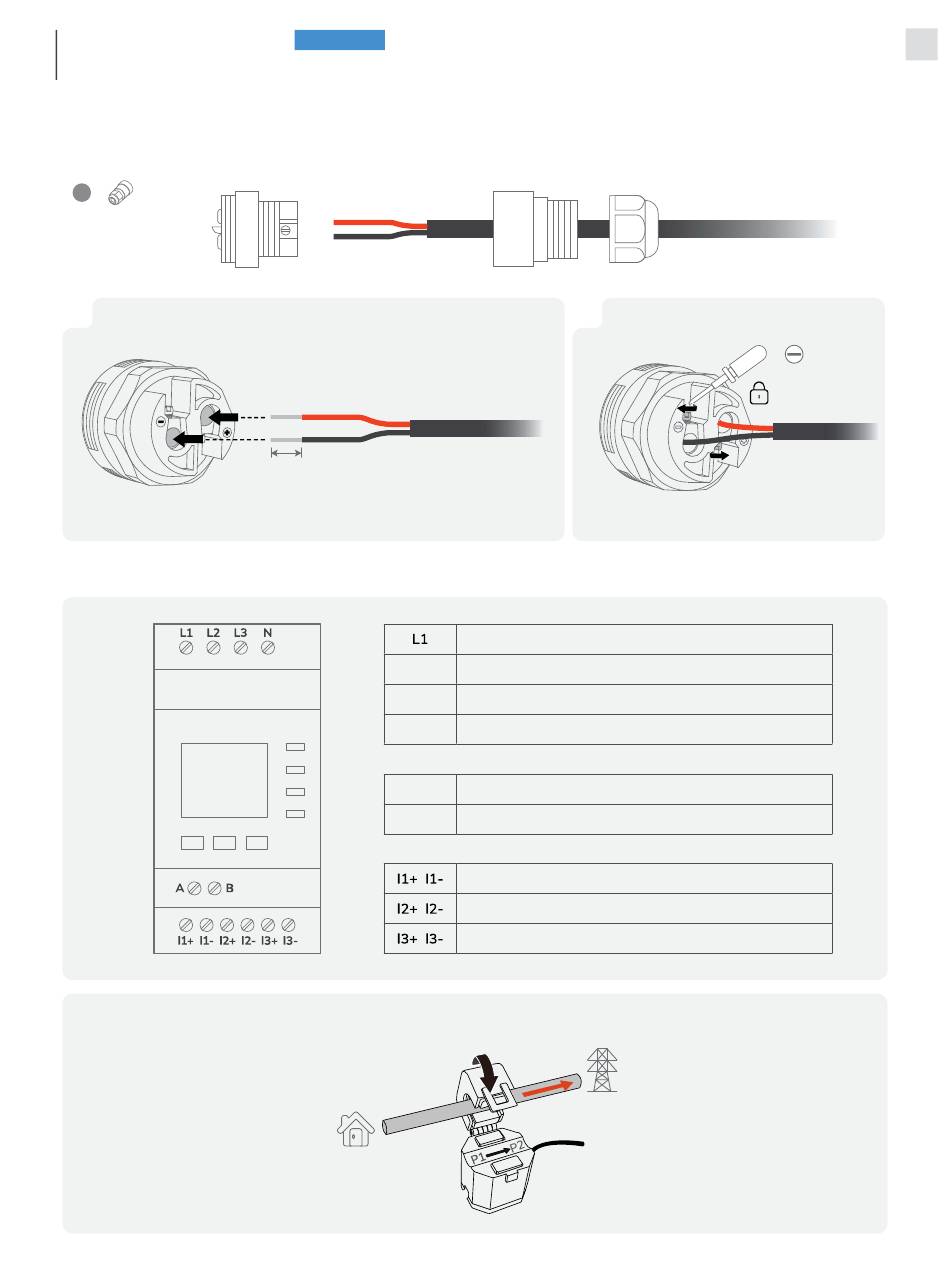

Verbindung zum
Smart Meter
×1
A3
1
·Smart meter overview
Die richtige Richtung des CT geht vom Haus (P1) zum Netz (P2).
• Verwenden Sie den im Lieferumfang enthaltenen Smart Meter.
HINWEIS
• Schließen Sie den Stromwandler (CT) und die Spannungsabgriffleitung gemäß
den Anforderungen an dieselbe Phase an. Andernfalls kann das Messgerät falsche
Ergebnisse anzeigen.
RS485B
RS485A
10-15 mm
L2
L3
N
A
B
Haus
2
Abtastung der a-Phasen-Spannung des Netzes
Abtastung der b-Phasen-Spannung des Netzes
Abtastung der c-Phasen-Spannung des Netzes
Neutral pole
RS485 A
RS485 B
Netz a-Phasen CT
Netz b-Phasen CT
Netz c-Phasen CT
Stromnetz
de
(SL3)
