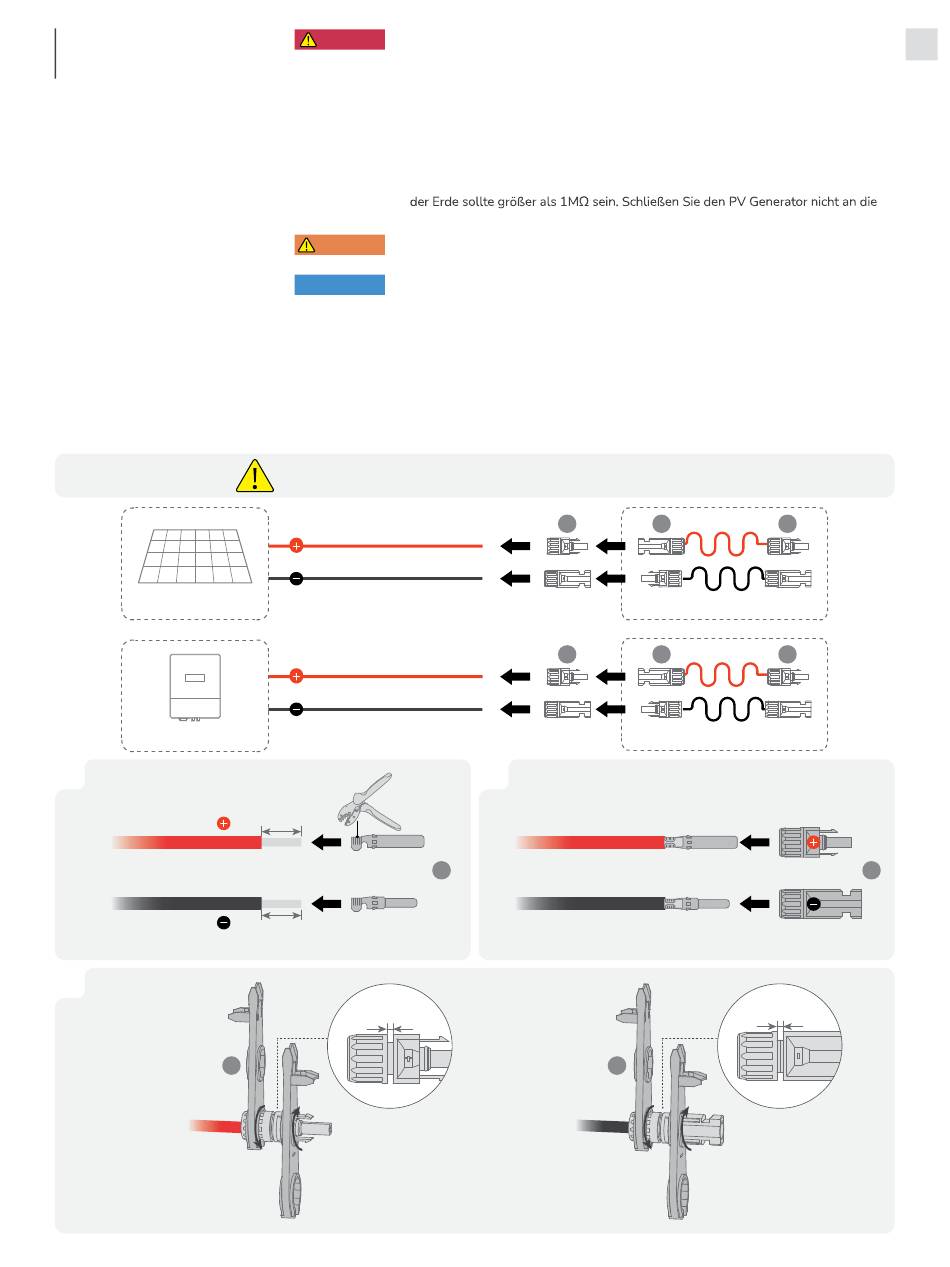

Anschließen an das
PV-System
a. Bereiten Sie die Solarstecker für die PV-string-Seite und die Wechselrichter-Seite vor.
PV-String
Solar-Wechselrichter
1
3
A3
• Halten Sie die Leitungen von „PV+" und „PV-" nicht gleichzeitig an die Solarpanele.
GEFAHR
Die Solarpanele erzeugen eine tödliche Hochspannung, wenn sie dem Sonnenlicht
ausgesetzt sind.
• Alle Kabel müssen mit der richtigen Polarität angeschlossen werden, um Schäden
am System oder die Gefahr eines Stromschlags zu vermeiden. Verbinden Sie immer
Plus (+) mit Plus (+) und Minus (-) mit Minus (-).
• Die DC-Eingangsspannung und der Kurzschlussstrom jedes MPPT-Eingangs dürfen
die maximale Eingangsspannung und den maximalen Kurzschlussstrom nicht
überschreiten.
• Die Impedanz zwischen den positiven/negativen Anschlüssen des PV-String und
Erdung oder den Erdungsleiter an.
• Verwenden Sie die im Paket enthaltenen Solarstecker. Verbinden Sie keine
WARNUNG
Solarstecker verschiedener Hersteller miteinander.
• Installieren Sie einen Überspannungsschutz am PV Anschlusskasten, um Schäden
HINWEIS
durch Blitzeinschlag am Wechselrichter zu vermeiden (falls zutreffend).
• Vermeiden Sie den Anschluss von Solarmodulen, bei denen Ableitstromgefahr
besteht, an den Wechselrichter.
• Vermeiden Sie die Kombination von Solarpanelen mit unterschiedlichen elektrischen
Eigenschaften einen PV-String-Eingang. Vermeiden Sie außerdem, Solarpanele mit
unterschiedlichen Ausrichtungen oder Winkeln zu verbinden.
• Prüfen Sie nach dem Einrasten der Solarstecker immer, ob die Verbindung sicher ist.
Verbinden Sie keine Solarstecker verschiedener Hersteller miteinander.
15-20 mm
A4
15-20 mm
1.3 mm Min.
A4
A4
Solar-Verlängerungskabel
A4
A4
Solar-Verlängerungskabel
2
A3
de
A4
A4
A4
1.3 mm Min.
9 | 10
