PROFIBUS-BUSKOPPLER
E/A-Module konfigurieren
7.19
LB 6005 Relaisausgang

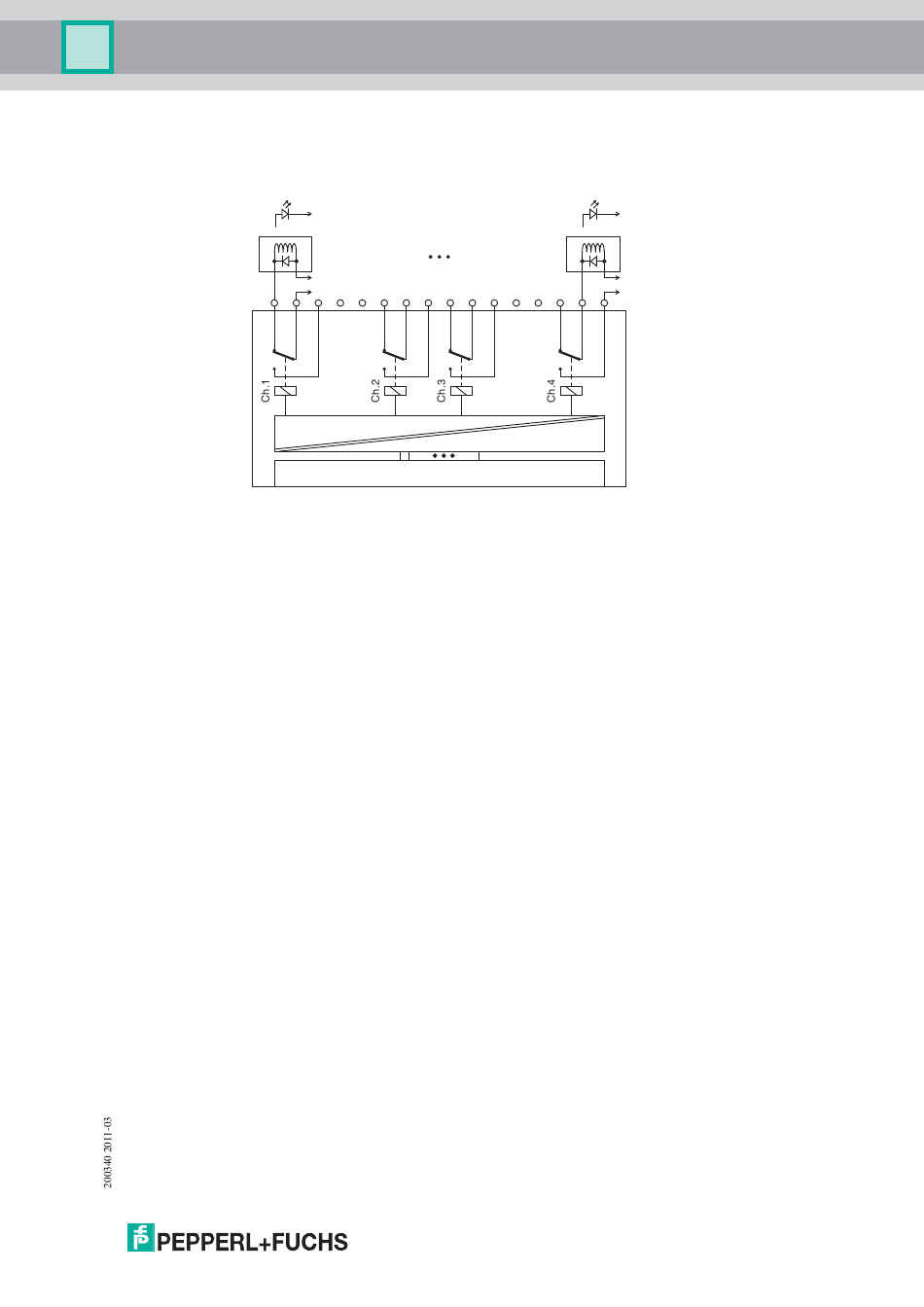

Abbildung 7.67: Blockschaltbild 6x05
Mit dem Relaisausgang können potenzialfreie Kontakte aus dem Prozessleitsystem oder
der SPS angesteuert werden. Er eignet sich z. B. für folgende Aufgabenstellungen:
•
Ansteuern von Lampen oder akustischen Signalgebern,
•
Schalten von Ex-d-Ventilen oder Schützen.
Ausführungen
•
LB 6005, nicht eigensicher
Merkmale
•
Modulbreite: 2 Steckplätze
•
4 Kanäle, nicht eigensicher
•
Je ein Wechsler pro Kanal
•
Schaltvermögen: 24 V DC / 230 V AC / 1 A
•
Ohmsche Last: 30 W/30 VA
•
max. Spannung 30 V DC / 253 V AC
Weitere Informationen finden Sie auf dem entsprechenden Datenblatt und in der
Betriebsanleitung.
7.19.1
Messzeit und Zykluszeit
Die Ansprechzeit des Relaisausgangs beträgt 20 ms. Diese Zeit ist jedoch abhängig von
der Zykluszeit des Datenverkehrs auf dem Bus.
Unabhängig von der Messzeit werden die Signale alle 6,5 ms zum Buskoppler übertragen.
5
1
2
3
4
6
7
8
COM
9
10 11 12 13 14 15 16
273
