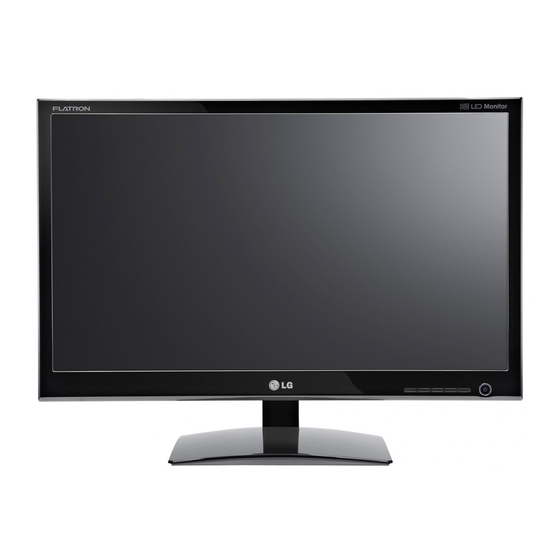

- Seite 1 BENUTZERHANDBUCH CINEMA-3D-MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. CINEMA-3D-MONITORMODELL D2242P D2542P www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT HDMI 3D TIMING MONTAGE UND Anzeige VORBEREITUNG Auspacken SICHERHEITSVORKEHRUNGEN Teile und Tasten BEIM ANSEHEN VON 3D-FILMEN Aufbau des Monitors - Anbringen des Standfußsockels - Trennen von Standfußsockel und Bild- RICHTIGE KÖRPERHALTUNG schirm Richtige Körperhaltung bei Verwendung - Montage auf einem Tisch des Monitors - Montage an der Wand Sicherheitsvorkehrungen beim Ansehen... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. TriDef 3D-Software-CD/Schnell- CD (Handbuch)/Karte Netzkabel... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige Leuchtet: Eingeschaltet Leuchtet nicht: Ausge- schaltet (Taste POWER) Taste (Siehe S.12) AC-IN/ D-SUB DVI-D HDMI Anschlussfeld (Siehe S.10) - Seite 5 AUTO Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 1920 x 1080 (D2242P/D2542P) LAUTSTÄRKE (nur im Einstellen der Lautstärke des Monitors. (Siehe S.14) ) HDMI-Modus) EINGANG Sie können das Eingangssignal auswählen.
-
Seite 6: Aufbau Des Monitors
MONTAGE UND VORBEREITUNG Aufbau des Monitors Trennen von Standfußsockel und Bildschirm Anbringen des Standfußsockels Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Fläche ab. -
Seite 7: Montage Auf Einem Tisch
MONTAGE UND VORBEREITUNG Montage auf einem Tisch WARNUNG Halten Sie beim Einstellen des Winkels nicht Heben Sie den Monitor an, und kippen Sie ihn den unteren Rahmen des Monitors fest, wie auf einem Tisch in die aufrechte Position. in der folgenden Abbildung dargestellt: Verlet- Lassen Sie (mindestens) 10 cm Platz zur zungsgefahr. -
Seite 8: Montage An Der Wand
MONTAGE UND VORBEREITUNG Montage an der Wand Verwendung des Kensington-Sicherheitssystems Der Anschluss des Kensington-Sicherheitssystems Für eine ausreichende Belüftung lassen Sie auf befindet sich an der Rückseite des Monitors. Wei- jeder Seite und an der Wand 10 cm Platz. Detail- tere Informationen zur Installation und Verwendung lierte Montageanweisungen erhalten Sie von Ihrem finden Sie im Handbuch, das im Lieferumfang des Händler, siehe auch Montageanleitung der optio-... - Seite 9 Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-...
-
Seite 10: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Anschließen des DVI-D Überträgt digitale Videosignale von Ihrem PC an Ihr Monitor unterstützt Plug & Play*. den Monitor. Verbinden Sie den PC über ein DVI- * Plug & Play: Ein PC erkennt das vom Benut- Kabel mit dem Monitor, wie in den folgenden zer verbundene Gerät und schaltet dieses ein, Abbildungen gezeigt. - Seite 11 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente VORSICHT Bildeinstellung) Drücken Sie die Taste POWER auf dem vorderen Schließen Sie das Bedienfeld, um das Gerät einzuschalten. Wenn Eingangskabel an, und der Monitor eingeschaltet ist, wird die Funktion sichern Sie es, indem INTELLIGENTE BILDEINSTELLUNG automatisch Sie die Schrauben im ausgeführt.
-
Seite 12: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONI- TOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie das gewünschte Menüelement. Ändern Sie den Wert des Menüelements durch Drücken der Tasten an der Vorderseite des Monitors. Wenn Sie zum oberen Menü... -
Seite 13: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen MENU Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, HELLIGKEIT ORIGINAL-BILDFORMAT BREITBILD um das OSD-Menü für das MONITOR SEUTP 3D FARBEFFEKT (MONITOR-SETUP) anzuzeigen. VOREIN FARBTEMP. WARM VOREIN Drücken Sie die Taste MENU, um die Optionen des OSD-Menüs anzuzeigen. -
Seite 14: 3D-Einstellungen (Nur Im 3D-Modus Verfügbar)
ANPASSEN VON EINSTELLUNGEN 3D-Einstellungen (nur im 3D-Modus verfügbar) Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP 3D MODUS AUS (1/4) (MONITOR-SETUP) anzuzeigen. 3D L/R VERTAUSCHEN R-L (1/2) Drücken Sie die Taste 3D, um die Optionen des OSD-Menüs 3D - >... -
Seite 15: Einstellungen Für Super Energy Saving
12 W/h SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. LED SAVING bezieht sich auf die Energieeinsparung, wenn anstelle eines CCFL-Bildschirms ein WLED-Bildschirm verwendet wird. -
Seite 16: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? Ist das Gerät eingeschaltet, und y Stellen Sie Helligkeit und Kontrast ein. - Seite 17 Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm Haben Sie den Bildschirmtreiber installiert? mitgelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ kön- nen Sie den Treiber von unserer Website herunterladen: http://www. lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.
-
Seite 18: Fehlerbehebung Im 3D-Modus
FEHLERBEHEBUNG IM 3D-MODUS FEHLERBEHEBUNG IM 3D-MODUS Bei ausgeschaltetem Monitor ist eine ölartige Verwirbelung auf dem Bildschirm zu sehen. y Dies wird durch den Einfall von externem Licht in die Luftschicht zwischen der LCD-Oberfläche und dem 3D-Filter verursacht. Das Muster wird so gut wie unsichtbar, wenn Sie den Monitor wieder einschalten. 3D-Bilder werden nicht richtig angezeigt. -
Seite 19: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN D2242P Display Bildschirmtyp 54,6 cm (21,5 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,6 cm Pixelabstand 0,248 mm x 0,248 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D) - Seite 20 TECHNISCHE DATEN TECHNISCHE DATEN D2542P Display Bildschirmtyp 63,4 cm (25 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 63,4 cm Pixelabstand 0,288 mm x 0,288 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D) 56 Hz bis 61 Hz (HDMI) Eingangsformat Separat Sync.
-
Seite 21: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31.468 640 x 480 31.469 640 x 480 37.500 800 x 600 37.879 800 x 600 46.875 1024 x 768 48.363 1024 x 768 60.123 1152 x 864... -
Seite 22: Sicherheitsvorkehrungen Beim Anse- Hen Von 3D-Filmen
SICHERHEITSVORKEHRUNGEN BEIM ANSEHEN VON 3D-FILMEN SICHERHEITSVORKEHRUNGEN BEIM ANSE- HEN VON 3D-FILMEN Wenn Sie 3D-Bilder über einen längeren Zeitraum ansehen (z. B. bei Videospielen oder beim Ansehen von Filmen), tritt möglicherweise ein Schwindelgefühl auf. Es wird dringend empfohlen, nach einer Stun- de Betrachten von 3D-Bildern eine Pause einzulegen. -
Seite 23: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie Ihren Abstand zum Mo- nitor so an, dass Sie die Bilder im 50 cm bis 90 cm optimalen Betrachtungsabstand (L) ansehen. Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so... - Seite 25 Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- ENERGY STAR is a set of power-saving gänglich auf. guidelines issued by the U.S.Environmental Das Modell und die Seriennummer des SETs Protection Agency(EPA).
