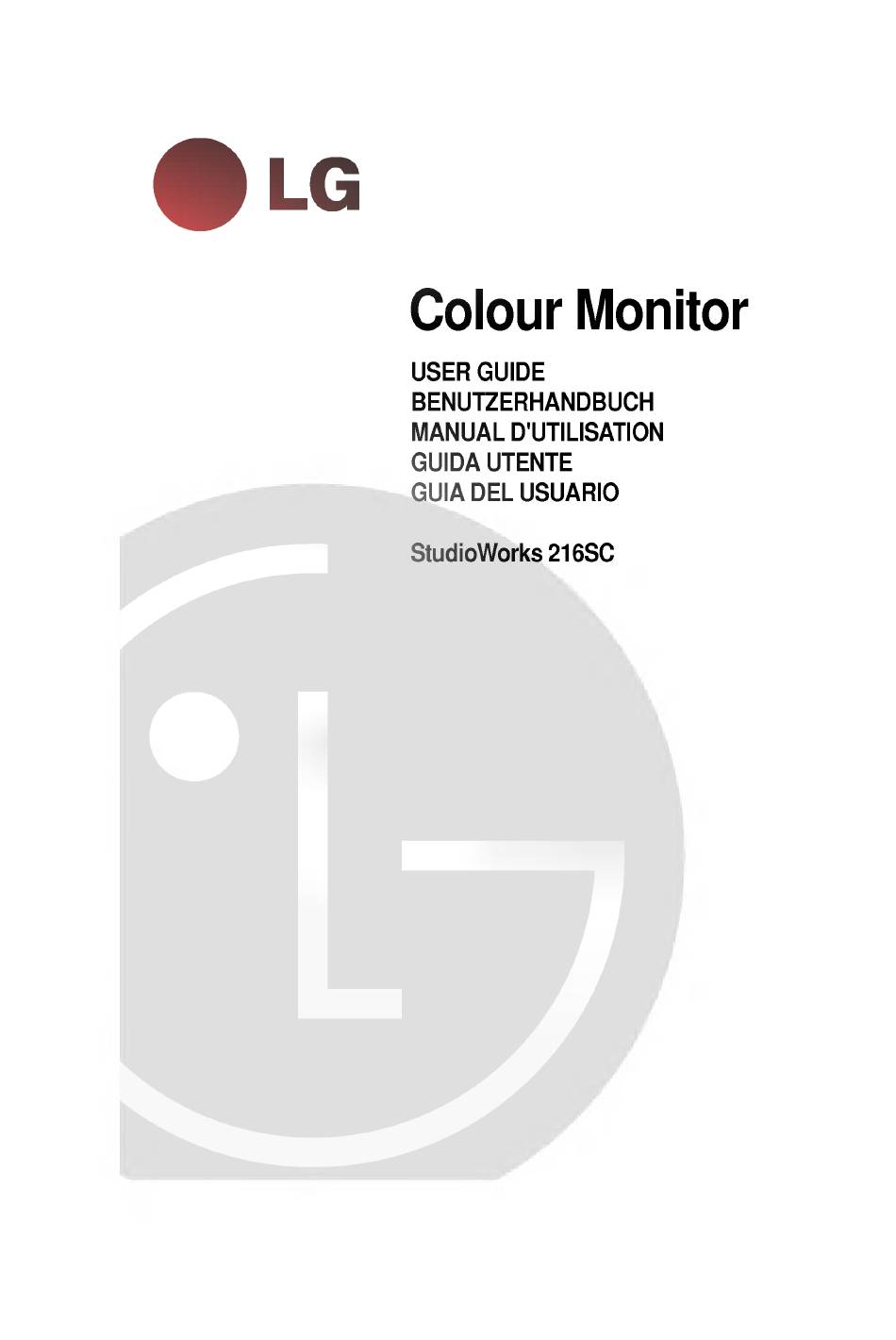

- Seite 1 O LG Colour Monitor USER GUIDE BENUTZERHANDBUCH MANUAL D'UTILISATION GUIDA UTENTE GUIA DEL USUARIO StudioWorks 216SC...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Funktionen Registrierung des Monitors HinWeiS . 82 Warenzeichen..................Wichtige Hinweise Zur Sicherheit....B3 Zur Installation Zur Reinigung . ..B5 Zur Verpackung . ..B5 Installation Anschluss an jedes IBM VGA PC kompatible System..Anschluss an einen Apple Macintosh II, Centris und Quadra....B8 Verwenden der BNC Anschlüsse........ -
Seite 3: Einleitung
Einleitung danken Ihnen für Kauf eines hochauflösenden Farbmonitors. Er bietet Ihnen eine hohe Bildauflösung und eine zuverlässige Anwendung einer Vielzahl von Videofunktionen Funktionen Der Monitor ist ein intelligenter 21 -Zoll Monitor (20 Zoll sichtbar), der auf einem Mikroprozessor basiert und zu den meisten analogen RGB (Rot, Grün, Blau) Display Standards einschliesslich der IBM PCO, PS/20, AppleO Macintosh',... -
Seite 4: Registrierung Des Monitors
Telefonnummer des Händlers Modellnummer Seriennummer Hinweis Alle Rechte vorbehalten. Dieses Handbuch darf ohne schriftliche Zustimmung der LG Electronics Inc. weder vollständig noch auszugsweise reproduziert werden. Warenzeichen ist ein Warenzeichen der LG Electronics Inc. ist ein eingetragenes Warenzeichen ist ein Warenzeichen der International Business Machines Corporation. -
Seite 5: Wichtige Hinweise
Wichtige Hinweise Bei der Konstruktion bzw. Herstellung dieses Monitors wurde insbesondere auf eine höchstmögliche Betriebssicherheit geachtet. IJm eine eventuell durch Fehlbedienung verursachte Brand - und Stromschlaggefahr auszuschliessen, sollten Sie jedoch Inbetriebnahme und Benutzung des Gerätes die nachfolgenden Sicherheitshinweise genau beachten. Beachten Sie ausserdem die am Monitorgehäuse angebrachten warnhinweise... -
Seite 6: Zur Installation
6. IJm die Gefahr eines Brandes Oder elektrischen Schlages auszuschliessen: eden Monitor ausschalten, wenn Sie ihn für längere Zeit nicht benutzen bzw. wenn Sie das Büro Oder die Wohnung verlassen. auf keinen Fall irgendwelche Gegenstände in die Gehäuseschlitze stecken, da spannungsführende Teile beruhrt Oder Kurzschlüsse verursacht werden könnten. -
Seite 7: Zur Verpackung
Zur Reinigung Ziehen Sie alle Kabel vom Monitor ab, bevor Sie den Bildschirm reinigen. Benutzen Sie für die Reinigung ein leicht angefeuchtetes, keinen Fall nasses Tuch. Sprühen Sie Reinigungsmittel auf keinen Fall direkt auf die Bildröhre, da in das Gehäuse dringende Flüssigkeiten Schaden verursachen können. -
Seite 8: Installation
Installation Auf der Rückseite des Monitors befinden sich drei Steckverbindungen: eine für das Netzkabel, und zwei weitere zum Anschluss des Signalkabels der Videokarte. 1. Netzkabelanschluss Ein Ende des abgeschirmten Netzkabels in den Netzanschluss an der Monitorrückseite einstecken. andere Kabelende einer geerdeten Steckdose verbinden. -
Seite 9: Anschluss
Anschluss an jedes IBM VGA PC kompatible System Abbildung 3 zeigt die Signalkabelverbindungen vom Monitor zum VGA Port, wie Sie für einen IBM PC Oder jeden anderen kompatiblen PC typisch Sind. Dies gilt auch für alle Video-Grafik-Karten für PC CAD Anwendungen Oder Workstations, die mit einer 3-reihigen 15 Pin... - Seite 10 Anschluss an einen Apple Macintosh II, Centris und Quadra Abbildung 4 zeigt den Anschluss an einen Apple Macintosh mit einem nicht mitgelieferten Adapter. 1 . DenComputer sowiesämtliche angeschlossenen Geräte ausschalten. 2. Verbinden Sie den15Pin VGA Stecker desmitgelieferten Kabels mit der passenden Eingangsbuchse auf der Rückseite Monitors.
- Seite 11 Hinweise für die Benutzung des BNC Steckers zusammen anderen Videokarten. Wählen Sie das für Sie zutreffende Beispiel aus. 1 .Falls dasComposite Sync Signal aufdergrünen Ader liegt (Sync On Green) Verbinden Sie die R,G und B Videosignale mit den BNC Anschlüssen, wie abgebildet.
-
Seite 12: Ort Und Funktion Der Bedienungselemente Bedienungselemente
Ort und Funktion der Bedienungselemente Frontansicht Netzschalter Enter Taste Poweranzeige Kontrast OSD Anpassung Helligkeit Rückansicht Identifikations- Aufkleber Videokabelanschluß Netzanschluß D-Sub Videokabelanschluß... -
Seite 13: Bedienungselemente Der Bildkontrolle
Bedienungselemente der Bildkontrolle Alle Funktionen werden vom Mikroprozessor auf digitalen Kontrollen basierend eingestellt. Mit den Bedienungselementen auf der Vorderseite Monitors kann Bild einfach über ein OSD Menu eingestellt werden. Bei Betätigen der Bedienungselemente zeigt ein entsprechendes Bildkontrollsymbol an, was jeweils gerade verändert Wird erleichtert somit... -
Seite 14: Osd
Poweranzeige Die Poweranzeige leuchet grün, wenn der Monitor an ist. Befindet sich der Monitor im DPM Energiesparmodus (stand- by/supend/power off), leuchtet die Anzeige orange. Netzschalter Dient dazu, den PC an- Oder auszuschalten. 1m Stand-by Modus leuchtet die orangefarbenen Poweranzeige. On Screen Display (OSD) Anpassung Das On Screen Display Control System erlaubt eine schnelle und einfache Anpassung... -
Seite 15: Osd
OSD Einstellung und Auswahlsymbole Das On Screen Display Control System erlaubt eine schnelle einfache Anpassung der Grosse, der Position und der Betriebsparameter des Monitors. Nachfolgend finden Sie alle Symbole, Symbolbezeichnungen Beschreibungen aus dem OSD Hauptmenu aufgelistet: Breite Bildbreite einzustellen. Größer. Kleiner. -
Seite 16: Trapezkorrektur
Kissenentzerrung IJm die seitlichen Biegungen des Bildes zu korrigieren. Erzeugt eine Bildrandkrümmung nach KISSENENTZERRUNG innen. 1 20 Erzeugt eine Bildrandkrümmung 1280x1024 75Hz nach außen. Trapezkorrektur IJm die geometrischen Verzerrungen zu korrigieren. Verjüngt den oberen Bildrand. TRAPEZKORREKTUR 1 20 Verbreitert den oberen Bildrand. - Seite 17 Zoom Einstellung Zur gleichzeitigen Anpassung der horizontalen und vertikalen Bildgröße. ZOOM EINSTELLUNG Bildgröße verringern. / IN Bildgröße erweitern. 1280x1024 75Hz Farbtemperatur Verwenden Sie eine der folgenden Optionen, um die Farbtemperatur auszuwählen: 9300K/ 7200K / USER(u). FARBTEMPERATUR Wählen Sie die gewünschte 9300K 7200K Farbtemperatur aus, Oder wählen Sie die...
- Seite 18 Moiré Reduzier Damit können Sie die Moiréwirkung verringern (Moiré Wird durch die interferenz des periodischen Bildmusters mit den MOIRÉ REDUZIER periodischen Punktabblidungen verursacht). Diese Funktion ist norm alerweise AUS geschaltet. Wählen Sie zum Verändern über die Einstellungskontrolle die option EIN und MOIRÉ...
-
Seite 19: Hauptmenu
Auswahl Option Zum Auswählen von Optionen (Meldaton ein/aus, Entmagnetisierung, BNC/D- Sub, Bildstufe und Heraus). Danach mit AUSWAHL OPTION dem Beenden-SymboI zum Hauptmenü zurück-kehren, um eine weitere Auswahl (ENTMAGNETISIERENI zu treffen. Mit dieser Taste Wird Bild entmag netisiert, um Schärfe und Farbe zu optimieren. - Seite 20 Voreinstellungen Zur information des Anwenders über Voreinstellungen und benutzerdefinierte VOREINSTELLUNGEN Daten. Mit dieser Funktion konnen die von Ihnen gespeicherten Einstellungen mit den werkseitig vorgegebenen vergleichen. Nachdem Sie das Symbol MODE INFO angeklickt haben, drucken Sie die 1280 1024 Eingabetaste. Drehen Sie den WERKSEITIGE BENUTZER MODUS...
-
Seite 21: Selbst
Selbst Diagnose Der Monitor verfugt uber eine SELBST DIAGNOSE OSD Funktion, die erscheint, wenn es mogliche Anzeichen von Storungen gibt. Das OSD zeigt dann einen moglichen Grund an, warum im Display kein Bild erscheint. Ein Beispiel dafur kann das Einschalten des Monitors bei nichtangeschlossenem Signalkabel sein. -
Seite 22: Videospeichermodi
Videospeichermodi Der Monitor hat 32 Speicherplätze für Anzeigemodi, 9 davon sind ab Werk auf die üblichen Videomodi voreingestellt. 8 weitere Sind genau nach den üblichen Standards ausgerichtet und einer ist vorgeladen, um das Bild im Benutzernodus auszurichten. Abstimmungssignaltabelle für Werksmodi Video Sync Modusl... - Seite 23 Benutzermodi Die Modi 10-32 Sind frei können neue Videodaten aufnehmen. Wenn der Monitor einen neuen Videomodus entdeckt, der noch nicht da war Oder der keiner der voreingestellten Modi ist, Wird der neue Modus automatisch in einem der noch freien Modi angefangen Modus 10 gespeichert.
-
Seite 24: Energieversorgung
Energieversorgung Dieser Monitor entspricht den Richtlinien des EPA Energy Star Program. Er beinhaltet neuartige Schaltungen, um den Energiever- brauch wahrend der Nichtbennutzung zu verringern. Dieser Monitor wechselt auch in den Energiesparmodus, wenn die Betriebsgrenzen des Monitors uberschritten werden, so Z.B. bei maximaler Auflosung von 1600x1200 Oder bei einer Frequenzerneuerungsrate von 30-96... -
Seite 25: Storungen
Storungen Die Anzeige des Das Signalkabel ist nicht angeschlossen. Selbst Diagnose Fensters blinkt unter-schiedichen Hintergrundfarben. Die Power • Anzeige des Energieversorgungsmodus Anzeige leuchtet (Bewegen Sie die Maus, um den PC gelb. aufzuwecken). • Uberprufen Sie die Stromzufuhr zum Computer und die Konfiguration des Grafikadapters. -
Seite 26: Wartung
Wartung 1. Bei folgenden Fehlerbedingungen ist der Netzstecker des Monitors zu ziehen und der Kundendienst zu benachrichtigen Wenn der Netzstecker beschadigt Oder das Netzkabel ausgef- ranst ist. Wenn Flussigkeit in den Monitor gelaufen ist. Wenn der Monitor Regen Oder Feuchtigkeit ausgesetzt worden ist. Wenn der Monitor trotz Befolgung aller Bedienungsanweisungen nicht ordnungsgemass arbeitet. -
Seite 27: Produktbeschreibung
Produktbeschreibung Synchronisations-Signale Getrennte Sync Hor'. Sync Vert. Sync Gemischte Sync HN Sync Sync. on Grün (N.C: Kein anechluß) Signalverbingungs-Pinbelegung 1000005 6000000 00000 Grün Grün Grün Blau Blau Blau Masse Horiz. Sync Grau Sebsttest Schwarz Rot Masse Vert. Sync Grün Masse Blau Masse Nicht Belegt Masse... - Seite 28 IOObis350C Luftfeuchtigkeit 1 0 % bis 90 % nicht-kondensierend Lagerbedingungen Temperatur OOC bis 600C Luftfeuchtigkeit 5 % bis 90 % nicht-kondensierend diesem Schriftstuck enthaltenen Informationen konnen ohne Ankundigung geandert werden und stellen keine Verpflichtung seitens der LG Electronics Inc. dar.
