Montage Ald-S - Lunos Ald-R 160 Einbauanleitung

Montage ALD-S

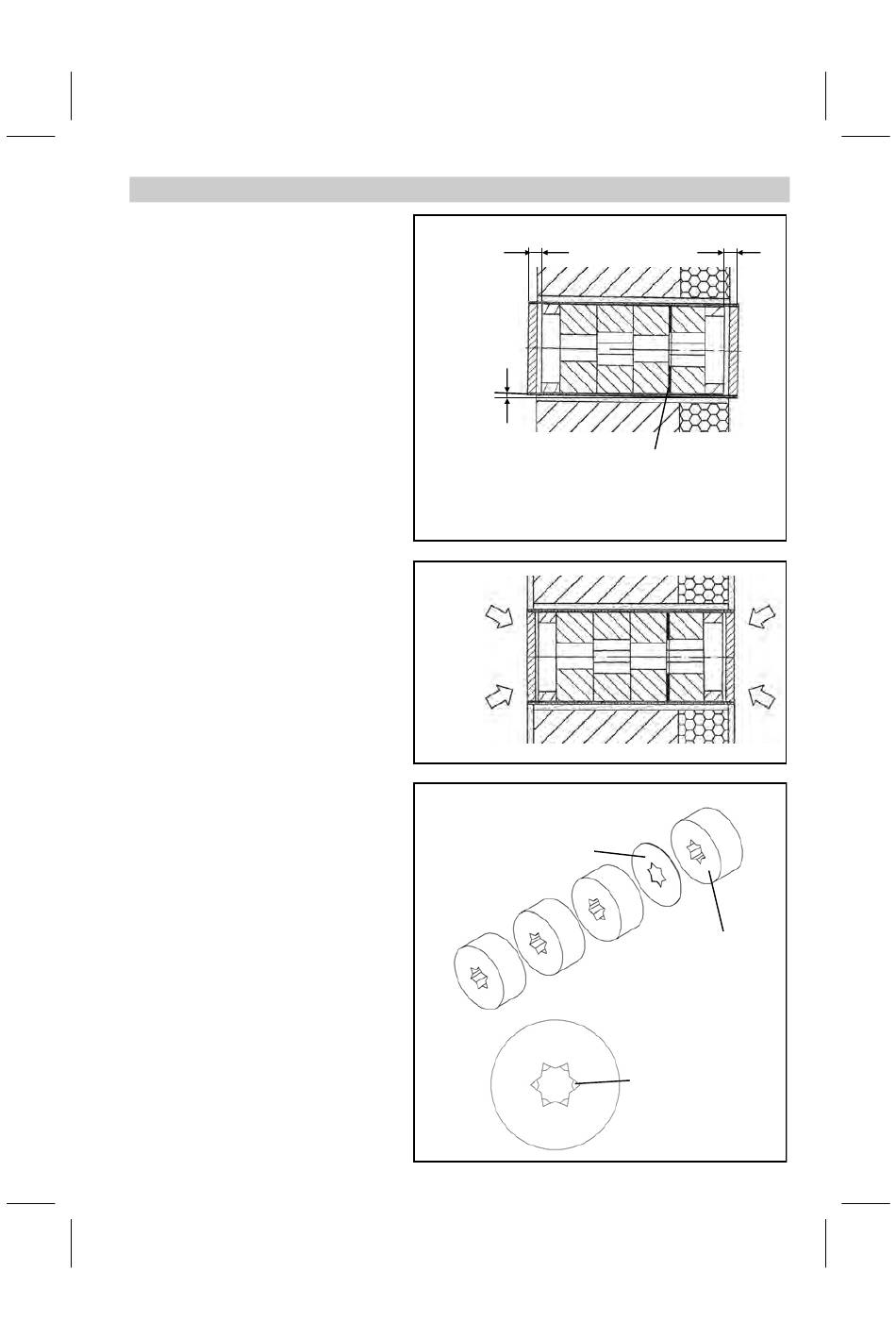

Schaffen Sie die Wandöffnung für den
Rundkanal ( z.B. mittels Kernbohrung;
Bohrkronendurchmesser 162 mm). Kür-
zen Sie ggf. den Rundkanal auf die
gewünschte Einbaulänge. Achten Sie
dabei auf einen eventuellen beidseitigen
Überstand zur Überbrückung der Putzdi-
cken. Reduzieren Sie ggf. die Schall-
dämpferelemente derart, dass die skiz-
zierten Abstände zur Rohrkante bleiben.
Kürzen Sie ggf. das äußere sternförmige
Schalldämpferelement z.B. mit Cutter-
messer. Das Schalldämpferelement aus
Metall wird wie abgebildet auf der Innen-
seite des ersten äußeren Schalldämp-
fers positioniert. Setzen Sie den Rund-
kanal ein und dichten Sie ihn umlaufend
ab (Montagekleber Best.-Nr. 038 733).
Bringen Sie den Innen- und Außenputz
an. Bei einzuputzendem Außenver-
schluss tauschen Sie vorher den Putz-
schutzdeckel außen gegen den Au-
ßenverschluss aus.
Ordnen Sie die Schalldämpferelemente
wie abgebildet verdreht zueinander an,
wobei das Metallschalldämpferelement
gegenüber dem äußeren Schall-
dämpferelement nicht verdreht positio-
niert wird.
①
20 mm
Innen
3 mm
Gefälle (bei
Bedarf
durch Keile
Best.-Nr.
039 938
abstützen)
* nur bei Montage mit Außen-
gittern Typ 1/...E 180
②
Innen
③
Metallschalldämpferelement
gegenüber dem äußeren Schall-
dämpfer nicht verdrehen
DE
20 mm*
außen
Schalldämpferelement
aus Metall
außen
äußeres Schall-
dämpferelement
Sternförmige Schall-
dämpfer gegeneinan-
der verdreht anordnen
7
