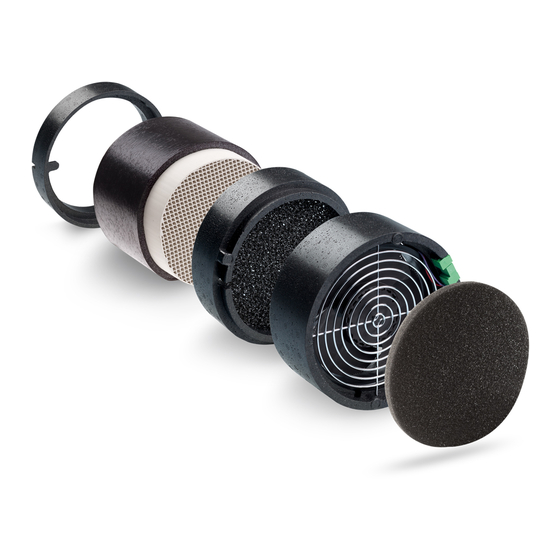

- Seite 1 Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Serie e² - Bitte an den Nutzer weiterleiten - Installation Manual Decentralised Ventilation System with Heat Recovery Series e² - Please pass on to user -...
- Seite 2 Montage: Montagerohr und Außengitter Montage: elektrische Installation und elektrischer Anschluss Montage: Wärmetauschereinheit und Innenraumblende Montage: Schalldämmset Filterwechsel, Reinigung, Hinweis zu LUNOS-Außenabdeckungen, Zusatz- und Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
- Seite 3 Maßbild (alle Maße in mm) 300 - 700 DA 160 e², Wärme- e²60 : tauscher 200* –300 Maße in mm EPP- Wärme- Ring tau- e²kurz, scher e²60kurz : * EPP-Ring bei Bedarf kürzen Einbauposition Dezentrale Lüftungsgeräte mit Wärmerückgewinnung des Typs e² funktionieren nur paarweise im wechselseitigen Betrieb.
- Seite 4 Einsatzbereich Temperatureinsatzbereich: - 15°C bis + 40°C Einsetzbar bei einer relativen Luftfeuchte bis 65% im Innenraumbereich (nicht kondensierend). Bei Überschreitung der Einsatzgrenzen Gerät ausschalten und Innenblende schließen. Frischluftzufuhr durch Fensterlüftung sicherstellen. Versandeinheiten Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Montagerohr Außengitter Rohr DA 160 mm...
- Seite 5 Montage - Montagerohre ① Schaffen Sie die Wandöffnungen für die Montagerohre (z.B. mittels Kernbohrung, Bohrkrone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Einbaulänge (e²: min. 300 mm; e²kurz min. 200 mm). Putzschutzdeckel Achten Sie dabei auf einen eventu- innen außen ellen beidseitigen Überstand des...
- Seite 6 Elektrischer Anschluss nur durch Fachmann! Zusätzliche Installationen und elektrische Bauele- mente in diesem Lüftungssystem sind nicht zulässig! Die Ansteuerung kann über ver- Gerät 1 Gerät 2 schiedene von LUNOS angebote- Ab/Zu Zu/Ab ne Steuerungen erfolgen. Hierzu gelten die entsprechenden Einbau- anleitungen, sie liegt der jeweiligen Steuerung bei.
- Seite 7 Montage – Montage Lüftereinsatz und Innenraumblende ② Kabel an Stecker montieren, Kabel Motorkabel Steckverbinder in Aussparung des Wärmetauschergehäuses einle- blau gen. lila Steckverbinder ➂ Innenverschluss mit Filter einste- cken, Innenblende in Offenstel- offen lung einrasten! Fertig! geschlossen Montage - Schalldämmset e²60 Die Schalldämmeinlagen werden Schalldämmeinlagen Einschub...
- Seite 8 Unkenntnis nicht in der Lage sind, diese sicher durchzuführen. Hinweis zu LUNOS-Außenabdeckungen Die von Lunos angebotenen Außenabdeckungen aus Vollkunststoff bieten eine hohe Schlagregen- festigkeit und können in der Beanspruchungsgruppe III nach DIN 4108-3 (2014-11) eingesetzt wer- den. Metallische oder metallisch beschichtete Abdeckungen können in der Beanspruchungsgruppe I nach DIN 4108-3 (2014-11) eingesetzt werden.
