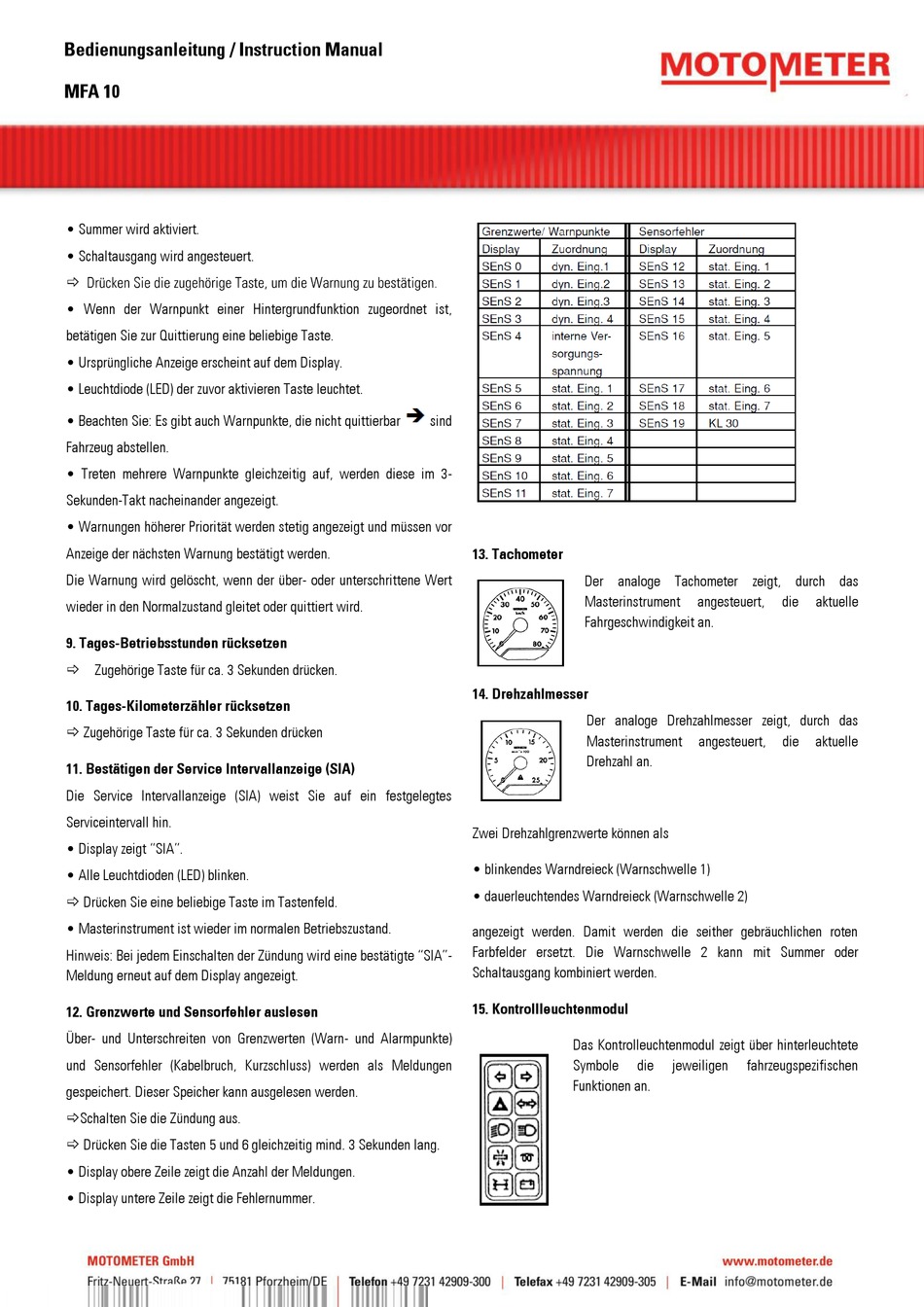

Bedienungsanleitung / Instruction Manual
MFA 10
• Summer wird aktiviert.
• Schaltausgang wird angesteuert.
• Wenn der Warnpunkt einer Hintergrundfunktion zugeordnet ist,
betätigen Sie zur Quittierung eine beliebige Taste.
• Ursprüngliche Anzeige erscheint auf dem Display.
• Leuchtdiode (LED) der zuvor aktivieren Taste leuchtet.
• Beachten Sie: Es gibt auch Warnpunkte, die nicht quittierbar
Fahrzeug abstellen.
• Treten mehrere Warnpunkte gleichzeitig auf, werden diese im 3-
Sekunden-Takt nacheinander angezeigt.
• Warnungen höherer Priorität werden stetig angezeigt und müssen vor
Anzeige der nächsten Warnung bestätigt werden.
Die Warnung wird gelöscht, wenn der über- oder unterschrittene Wert
wieder in den Normalzustand gleitet oder quittiert wird.
9. Tages-Betriebsstunden rücksetzen
Zugehörige Taste für ca. 3 Sekunden drücken.
10. Tages-Kilometerzähler rücksetzen
Zugehörige Taste für ca. 3 Sekunden drücken
11. Bestätigen der Service Intervallanzeige (SIA)
Die Service Intervallanzeige (SIA) weist Sie auf ein festgelegtes
Serviceintervall hin.
• Display zeigt "SIA".
• Alle Leuchtdioden (LED) blinken.
Drücken Sie eine beliebige Taste im Tastenfeld.
• Masterinstrument ist wieder im normalen Betriebszustand.
Hinweis: Bei jedem Einschalten der Zündung wird eine bestätigte "SIA"-
Meldung erneut auf dem Display angezeigt.
12. Grenzwerte und Sensorfehler auslesen
Über- und Unterschreiten von Grenzwerten (Warn- und Alarmpunkte)
und Sensorfehler (Kabelbruch, Kurzschluss) werden als Meldungen
gespeichert. Dieser Speicher kann ausgelesen werden.
Schalten Sie die Zündung aus.
Drücken Sie die Tasten 5 und 6 gleichzeitig mind. 3 Sekunden lang.
• Display obere Zeile zeigt die Anzahl der Meldungen.
• Display untere Zeile zeigt die Fehlernummer.
sind
13. Tachometer
Der analoge Tachometer zeigt, durch das
Masterinstrument
Fahrgeschwindigkeit an.
14. Drehzahlmesser
Der analoge Drehzahlmesser zeigt, durch das
Masterinstrument
Drehzahl an.
Zwei Drehzahlgrenzwerte können als
• blinkendes Warndreieck (Warnschwelle 1)
• dauerleuchtendes Warndreieck (Warnschwelle 2)
angezeigt werden. Damit werden die seither gebräuchlichen roten
Farbfelder ersetzt. Die Warnschwelle 2 kann mit Summer oder
Schaltausgang kombiniert werden.
15. Kontrollleuchtenmodul
Das Kontrolleuchtenmodul zeigt über hinterleuchtete
Symbole
Funktionen an.
angesteuert,
die
angesteuert,
die
die
jeweiligen
fahrzeugspezifischen
aktuelle
aktuelle
