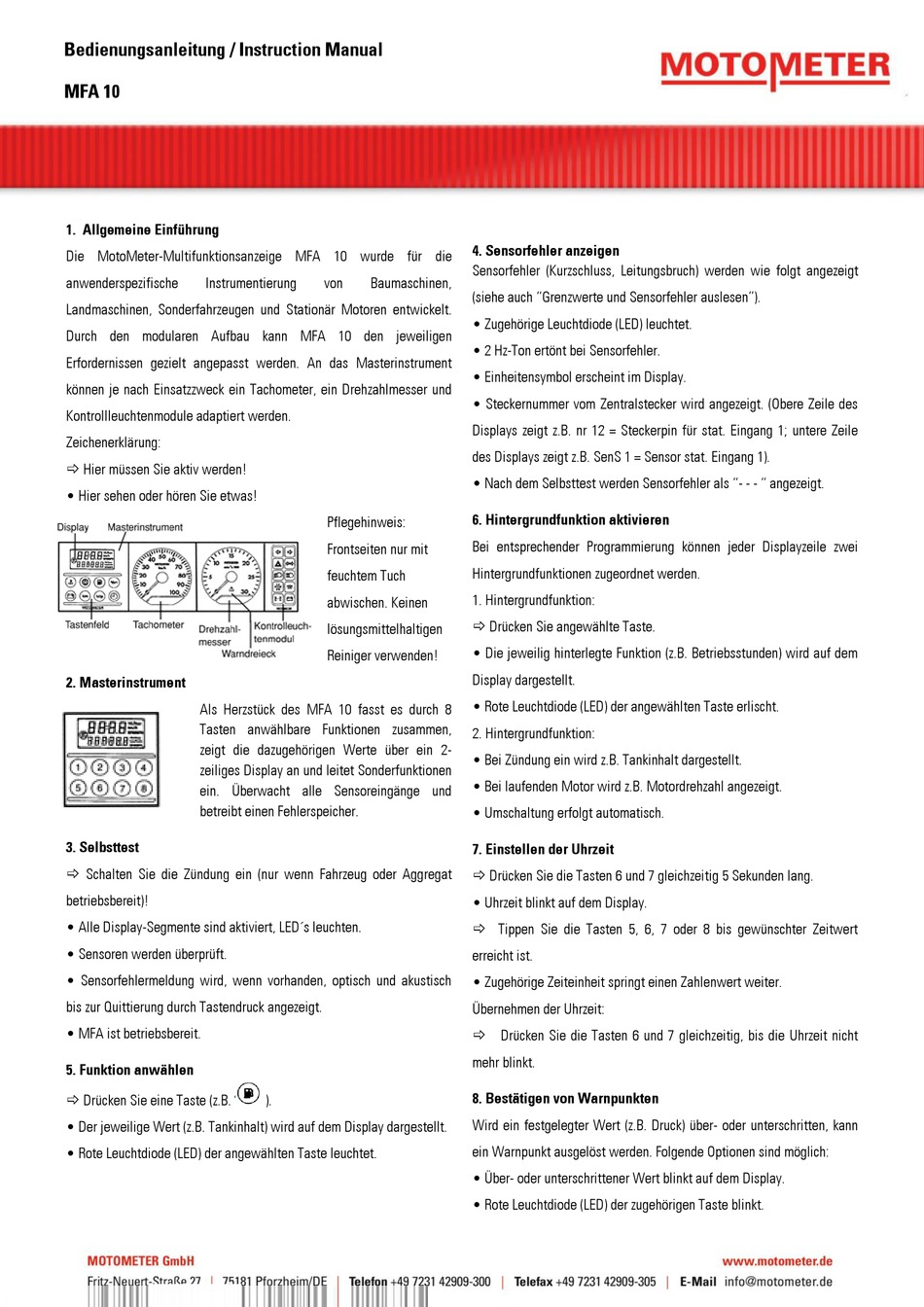

1. Allgemeine Einführung
Die MotoMeter-Multifunktionsanzeige MFA 10 wurde für die
anwenderspezifische
Instrumentierung
Landmaschinen, Sonderfahrzeugen und Stationär Motoren entwickelt.
Durch den modularen Aufbau kann MFA 10 den jeweiligen
Erfordernissen gezielt angepasst werden. An das Masterinstrument
können je nach Einsatzzweck ein Tachometer, ein Drehzahlmesser und
Kontrollleuchtenmodule adaptiert werden.
Zeichenerklärung:
 Hier müssen Sie aktiv werden!
• Hier sehen oder hören Sie etwas!
2. Masterinstrument
Als Herzstück des MFA 10 fasst es durch 8
Tasten anwählbare Funktionen zusammen,
zeigt die dazugehörigen Werte über ein 2-
zeiliges Display an und leitet Sonderfunktionen
ein. Überwacht alle Sensoreingänge und
betreibt einen Fehlerspeicher.
3. Selbsttest
 Schalten Sie die Zündung ein (nur wenn Fahrzeug oder Aggregat
betriebsbereit)!
• Alle Display-Segmente sind aktiviert, LED´s leuchten.
• Sensoren werden überprüft.
• Sensorfehlermeldung wird, wenn vorhanden, optisch und akustisch
bis zur Quittierung durch Tastendruck angezeigt.
• MFA ist betriebsbereit.
5. Funktion anwählen
 Drücken Sie eine Taste (z.B.
• Der jeweilige Wert (z.B. Tankinhalt) wird auf dem Display dargestellt.
• Rote Leuchtdiode (LED) der angewählten Taste leuchtet.
von
Baumaschinen,
Pflegehinweis:
Frontseiten nur mit
feuchtem Tuch
abwischen. Keinen
lösungsmittelhaltigen
Reiniger verwenden!
).
4. Sensorfehler anzeigen
Sensorfehler (Kurzschluss, Leitungsbruch) werden wie folgt angezeigt
(siehe auch "Grenzwerte und Sensorfehler auslesen").
• Zugehörige Leuchtdiode (LED) leuchtet.
• 2 Hz-Ton ertönt bei Sensorfehler.
• Einheitensymbol erscheint im Display.
• Steckernummer vom Zentralstecker wird angezeigt. (Obere Zeile des
Displays zeigt z.B. nr 12 = Steckerpin für stat. Eingang 1; untere Zeile
des Displays zeigt z.B. SenS 1 = Sensor stat. Eingang 1).
• Nach dem Selbsttest werden Sensorfehler als "- - - " angezeigt.
6. Hintergrundfunktion aktivieren
Bei entsprechender Programmierung können jeder Displayzeile zwei
Hintergrundfunktionen zugeordnet werden.
1. Hintergrundfunktion:
 Drücken Sie angewählte Taste.
• Die jeweilig hinterlegte Funktion (z.B. Betriebsstunden) wird auf dem
Display dargestellt.
• Rote Leuchtdiode (LED) der angewählten Taste erlischt.
2. Hintergrundfunktion:
• Bei Zündung ein wird z.B. Tankinhalt dargestellt.
• Bei laufenden Motor wird z.B. Motordrehzahl angezeigt.
• Umschaltung erfolgt automatisch.
7. Einstellen der Uhrzeit
 Drücken Sie die Tasten 6 und 7 gleichzeitig 5 Sekunden lang.
• Uhrzeit blinkt auf dem Display.
 Tippen Sie die Tasten 5, 6, 7 oder 8 bis gewünschter Zeitwert
erreicht ist.
• Zugehörige Zeiteinheit springt einen Zahlenwert weiter.
Übernehmen der Uhrzeit:
Drücken Sie die Tasten 6 und 7 gleichzeitig, bis die Uhrzeit nicht
mehr blinkt.
8. Bestätigen von Warnpunkten
Wird ein festgelegter Wert (z.B. Druck) über- oder unterschritten, kann
ein Warnpunkt ausgelöst werden. Folgende Optionen sind möglich:
• Über- oder unterschrittener Wert blinkt auf dem Display.
• Rote Leuchtdiode (LED) der zugehörigen Taste blinkt.
