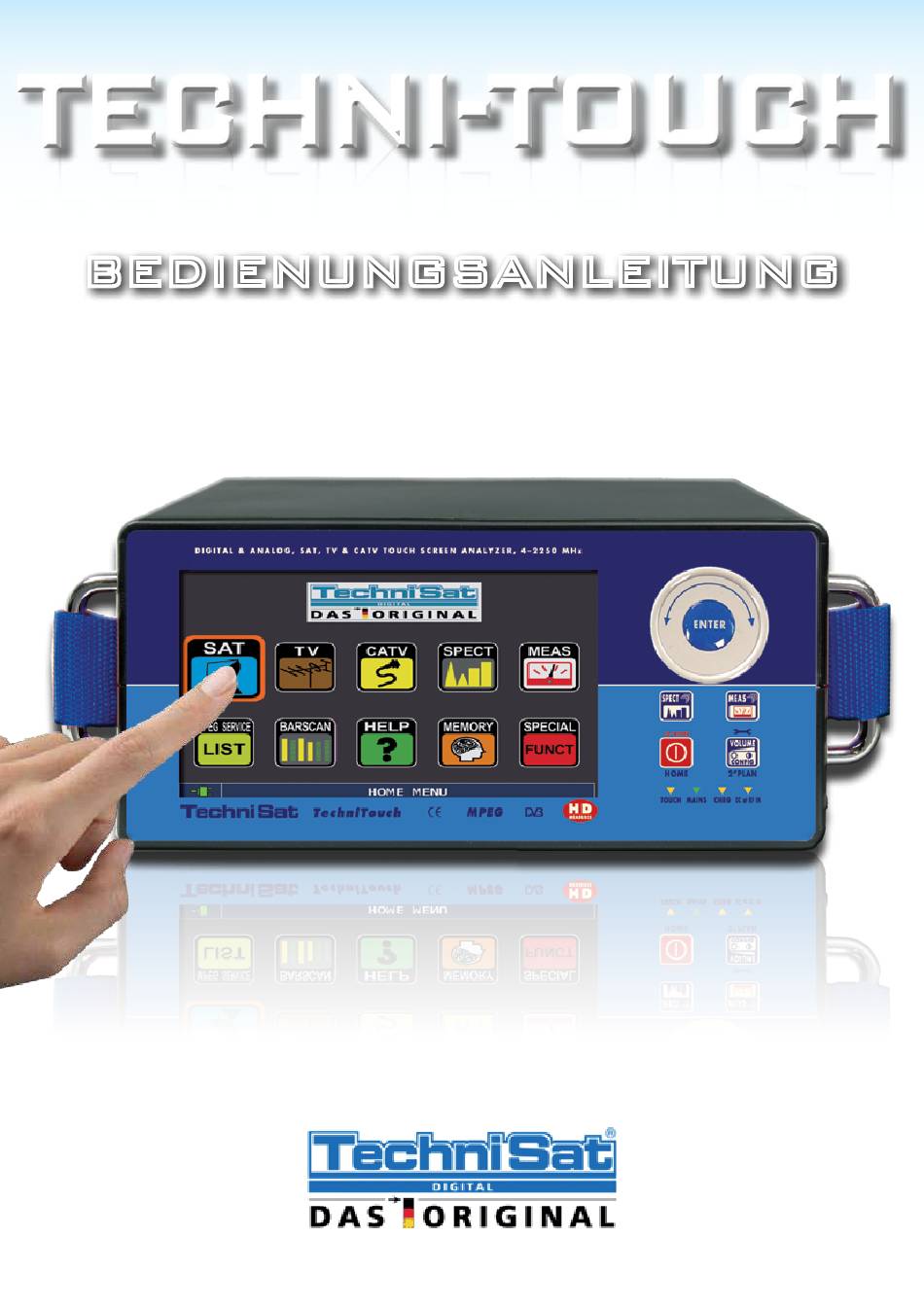

- Seite 1 TECHNI-TOUCH TECHNI-TOUCH T E C H N I - T O U C H T E C H N I - T O U C H BEDIENUNGSANLEITUNG www.technisat.de...
- Seite 2 VorDerseIte ______________________________________________________ • power EINSCHALTEN Drücken sie die „HOME“ Taste. • touch screen Tippen sie mit dem Finger auf ein Symbol oder einen Menüpunkt um AUSSCHALTEN schnell im Bildschirm zu navigieren und die Parameter zu ändern.
- Seite 3 hAup t-BIlDschIrM ____________________________________________ Drücken Sie die ‚HOME‘ Taste um zum Haupt-Bildschirm zu gelangen. Drücken Sie anschließend das ‚SAT‘, ‚TV‘ oder ‚CATV‘ Symbol um den gewünschten Meßmodus zu aktivieren. Drücken Sie jederzeit die ‚HOME‘ Taste um zurück zum Haupt-Bildschirm zu gelangen BIlDschIrM nAVIGAtIon ___________________________________ Benutzen Sie das Touchscreen und Scrollsensor um im Bildschirm zu navigieren und um Parameter zu ändern.
- Seite 4 Analyse von satelliten t V signalen uMschAlten In Den sAt-MoDus ____________________ Gehen Sie zum Haupt-Bildschirm, drücken Sie auf das ‚SAT‘ Symbol und wählen Sie eine Kanalliste. Drücken Sie auf das ‚MEAS‘ Symbol um die Auswahl zu bestätigen. MEAS MEAS Bildschirm der SAT Kanalliste BIlDschIrMe Der sAt MessunGen _______________ Berühren Sie das Bild um dieses...
- Seite 5 Analyse von terrestrischen t V & radio signalen uMschAlten In Den t V-MoDus ______________________ Gehen Sie zum Haupt-Bildschirm, drücken Sie auf das ‚TV‘ Symbol und wählen Sie eine Kanalliste. Drücken Sie auf das ‚MEAS‘ Symbol um die Auswahl zu bestätigen. MEAS MEAS Bildschirm der TV Kanalliste...
- Seite 6 echoMessunG ____________________________________________________ ToUCH “TYPE” und wählen sie den echo Visualisierungs-Modus: entfernung (DIst) oder Zeit (tIMe) GUTER EMPFANG. SEHR GUTER EMPFANG. ECHO vorhanden, aber Innerhalb des Kein Echo vorhanden. das grüne Feld zeigt Guard Interval. Echo kommt aus 25 Km den Guard-Intervall fuer das empfangene Signal auf dem Kanal an.
- Seite 7 cAtV CATV CATV Analyse von Kabel t V signalen uMschAlten In Den cAt V-MoDus __________________ Gehen Sie zum Haupt-Bildschirm, drücken Sie auf das ‚CATV‘ Symbol und wählen Sie eine Kanalliste. Drücken Sie auf das ‚MEAS‘ Symbol um die Auswahl zu bestätigen. CATV CATV MEAS...
- Seite 8 SPECT SPECT spect spektrum Analysator uMschAlten In Den speKtr Al MoDus ________ SPECT SPECT oDer BIlDschIrMe Des speKtruM AnAlYsAtors ______ Touch/berühre “SPAN” un den wert au verändern oder wähle den gewünschten wert aus der tabelle oder Drehen, Drücken Schnelle Spektrum Analyse um zu Sie zur verändern...
- Seite 9 lIst MPEG SERVICE MPEG SERVICE Anzeigen und Auswahl der verfügbaren (MpeG service) MpeG ts services MPEG SERVICE MPEG SERVICE Oder im TV-CATV-SAT TOUCH Messfenster NAVIGIEREN IN LAUFRICHTUNG BERÜHREN Mpeg service liste Berühren, um in Messung Modus zurückzukehren BArscAn BARSCAN BARSCAN TILT pegel/leistungs-prüfung aller Kanäle GrAph...
- Seite 10 HELP HELP help hIlFe ein unbekanntes signal prüfen HELP HELP Ändern Sie den „MRK. FR“ Wert im Hilfe versucht die Parameter des Spektrum Analysator Modus um einen Trägers zu ermitteln unbekannten Träger auszuwählen Drücken Sie die „HOME“ Taste um zurück zum Haupt-Bildschirm zu gelangen. Benutzen Sie den Scrollsensor um zwischen den „SAT“, „TV“...
- Seite 11 sAt: sAt scr _______________________________________________________ WARNUNG: Um die SCR Funktion nutzen zu können, müssen Sie zuerst DiSEqC Tone (off) deaktivieren. Touch in reihenfolge “DIS” und “OFF” im SAT Messfenster. touch: SAT SCR Touch “LNB-Typ” und wählen Sie das Modell des installierten LNB / Multischalter. Touch “SCR USER”...
- Seite 12 MEMORY MEMORY MeMorY speIcher Arbeiten mit Kanallisten und log-Dateien MEMORY MEMORY MEMORY MEMORY oDer KEEP PRESSED FOR 2” AutospeIcher ( t V ) ____________________________________________ Um automatisch alle Kanäle eines Kabelnetzes oder eines DVB/DVB-T Anschlusses zu speichern: Legen Sie die gewünschten Parameter fest: Touch “to FILE N”...
- Seite 13 loGGer ________________________________________________________________ Stellen Sie die gewünschten Parameter Stellen Sie die Parameter ein, um die neue ein und wählen Sie „SAVE?“ um eine neue Log-Datei auszuwählen und wählen Sie Log-Datei zu erstellen „AUFRUFEN“ um diese darzustellen NAVIGIEREN IN Navigieren Sie durch die Messungen, die LAUFRICHTUNG in der Log-Datei gespeichert wurden BERÜHREN...
- Seite 14 lAutstÄrKe & KonFIGurAtIon Lautstärke- & Konfigurations-Menü accu save (strom sparen) ___________________________________ um Batteriestrom zu sparen waehlen sie akku save. In ON-Modus, wenn keine Taste gedrückt wird, nach 30 Sekunden wird die Helligkeit des Displays reduziert und nach 5 Minuten das Gerät automatisch abgeschaltet um vorübergehend die Batterie zu schonen.
- Seite 15 Berühren Sie nun die Mitte des Quadrats das am Bildschirmrand erscheint. Wiederholen Sie diese Operation 4 Mal. c/n MethoDe ______________________________________________________ Stellen Sie den Messmodus des Trägers / Rausch-Verhältnis “C / N” in Band-out-Ban (im kanal aus. kanal) ein. Wählen Sie im Lautstärke-Bildschirm Wählen Sie dann TV C / N-TYPE das „Konfigurations-Menü“...
- Seite 16 DIscoVerY ___________________________________________________________ Erkennt die modulation eines gewaehlten tv kanals im tv master plan (europe) Touch “DISCOVERY” (SCAN) und waehlen sie die modulation: - TERR ONLY (nur terr) - TERR&CABLE (terr&kabel) - DISCOVERY (scan) mode funktioniert nur wenn ein signal angeschlossen ist. - DISCOVERY (scan) mode funktioniert nicht bei manual plan oder auto plan.
- Seite 17 - notes -...
- Seite 18 Batterien). Damit Sie in den Genuss der vollen Garantie kommen, sollten Sie unbedingt bei Installation darauf achten, dass nur Original – TechniSat -Zubehör, wie z. B. Kabel, Stecker usw., verwendet wird. In der Garantiezeit werden etwaige Mängel behoben, ohne dass der Kunde nachweisen muss, dass der Fehler bereits zum Zeitpunkt des Kaufes vorlag.
- Seite 19 Unterschrift Kunde ..................Die Gewährleistung der Garantie erfolgt unabhängig von dieser Zustimmung. Die Speicherung erfolgt in einer separaten, geschützten, sich bei TechniSat befindlichen Datenbank. Diese Daten werden ausschließlich für den o. g. Zweck benutzt. Keinesfalls erfolgt eine Weitergabe an Dritte. Für weitere Informationen werden Sie sich bitte an unseren Datenschutzbeauftragten (E-mail: datenschutz@technisat.de).
- Seite 20 Sicht am Schirm. Dies kann einfach behoben werden, indem Sie ein Klebeband aus Papier auf den Bildschirm kleben und ihn hochziehen. Bitte dazu keine starken Klebebänder für andauernde Verbindung verwenden, da damit Spuren am Bildschirm entstehen. Bei Zweifel kontaktieren Sie bitte TechniSat, technischer Support.
- Seite 21 Es ist ratsam, bei allen Fehlern entweder den Hersteller oder das autorisierte Servicezentrum in Ihrem Land zu kontaktieren. Senden Sie das Messgerät nicht sofort zurück, sondern konsultieren Sie zuerst TechniSat, um spezifische Anweisungen zu erhalten. Im Folgenden finden Sie die zumeist auftretenden Probleme, die aber sehr leicht gelöst werden können: PROBLEME &...
- Seite 22 • Folgen Sie den Anweisungen der Installationsroutine, die Sie während der nächsten Schritte begleitet: Sie sind in der Lage, den Pfad der Installation bzw. den Ordnernamen zu ändern Sollten Sie diesen unverändert lassen, wird ein Ordner namens Technisat \ S.M.A.R.T.\ erstellt. • Das „SMART“ Programm fügt einen Eintrag in die Programmliste sowie einen Icon “TECHNITOOL” am Desktop hinzu. Durch einen Doppelklick auf dieses Icon startet das Programm.
- Seite 23 proZeDur ZuM hochlADen Von MeM DAteIen Bitte beachten Sie: Die TechniTool S.M.A.R.T. ist auch notwendig um MEM-Dateien in Ihr Messgerät zu laden. • Verbinden Sie das Messgerät mit dem Netzteil und schalten Sie es ein. • Verbinden Sie das USB Kabel ERST mit dem Messgerät und DANN mit dem PC. • Starten Sie das Technitool-S.M.A.R.T. Programm. • Klicken Sie auf “Instrument” und dann auf “Connect Instrument” im Technitool-S.M.A.R.T. Programm Menü.
- Seite 24 AKKu WICHTIG: • SCHALTEN SIE IHR MESSGERÄT IMMER AUS, BEVOR SIE DAS NETZTEIL ANSCHLIESSEN. • BELASSEN SIE NIEMALS DIE AKKUS ÜBER EINEN LÄNGEREN ZEITRAUM UNGELADEN. • LADEN SIE DIE AKKUS ÜBER NACHT MINDESTENS 8-10 STUNDEN AUF, SELBST WENN DIESE NICHT VOLLSTÄNDIG ENTLADEN SIND. NÜTZLICHE NFORMATIONEN: 1. Die mitgelieferten NI-MH Akkus sind von höchster Qualität und wurden einzeln getestet, um eine Laufzeit von ca. 2 Std., abhängig von folgenden Bedingungen, zu gewährleisten: • Die Nutzung des “AUTO OFF” timers, der das Messgerät automatisch nach 5 oder 10 Minuten Inaktivität ausschaltet (bis zu 30% Einsparung). • Der LNB Stromverbrauch: Single-, Twin-oder Quad-LNB.
- Seite 25 InhAltsVerZeIchnIs – LERNEN SIE IHREN TECHNITOUCH KENNEN – Analyse von Satelliten TV Signalen – Analyse von terrestrischen TV & Radio Signalen CATV CATV – Analyse von Kabel TV Signalen SPECT SPECT – Spektrum Analysator MPEG SERVICE MPEG SERVICE – Anzeigen und Auswahl der verfügbaren MPEG TS Services BARSCAN BARSCAN –...
- Seite 26 - notes -...
- Seite 27 - notes -...
- Seite 28 Vielen Dank, dass Sie sich für den TECHNITOUCH Messempfänger entschieden haben. Wir hoffen, dass Sie mit der Auswahl zufrieden sind. Sollten Sie dennoch Probleme haben oder Empfehlungen aus Anwendersicht zur Verbesserung unserer Messgeräte haben, schreiben Sie uns: TechniSat Digital GmbH Kunden- und Logistikzentrum St. Laurentiusstraße 45 D-54550 Daun www.technisat.de oder rufen unsere technische Hotline an: unter 0 65 92 / 712 2684 Mo.
