4.4.2.2. Ausführung pro ohne schwenkbare Hüftgurtplatte
Bei dieser Ausführung ist der Hüftgurt ohne schwenkbare Hüftgurtplatte mittels
der Hüftgurtschlitze an der Trageplatte befestigt.
Der Hüftgut ist in Bild 32 dargestellt.
1

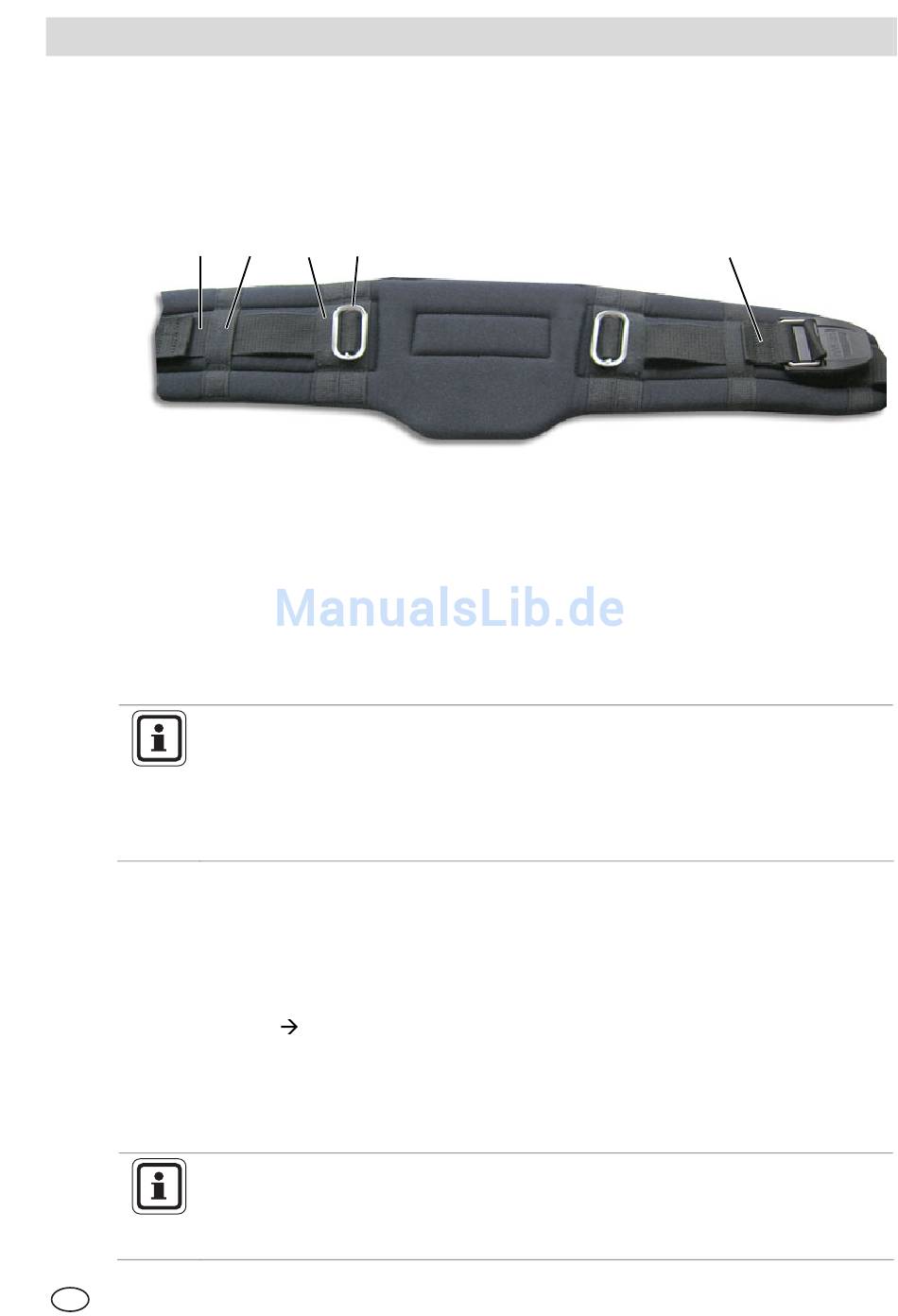

Bild 32 Hüftgurt ohne schwenkbare Platte
1 Hüftgurt mit Polsterung
2 Äußere Schlaufe
3 Mittlere Schlaufe
Demontage
(1) Metallschnallen von der Trageplatte entfernen.
(2) Linken und rechten Hüftgurt von der Polsterung entfernen.
Montage
Stellen Sie bei der Montage sicher, dass der Gurt unter Verwendung
der äußeren und mittleren Gurtschlaufen auf beiden Seiten der
Polsterung korrekt befestigt wird.
Verwenden Sie die inneren Schlaufen nicht zum Anbringen des Gurts.
Diese Schlaufen dienen der Befestigung der schwenkbaren
Hüftgurtplatte.
(1) Fädeln Sie die Metallschnallen und den Gurt gemäß Bild 32 durch die
äußern und mittleren Schlaufen der Gurtpolsterung.
(2) Bringen Sie die Metallschnallen in den Hüftgurtschlitzen auf der Trageplatte an.
4.4.2.3. Ausführungen com und mix
In diesen Ausführungen wird der Hüftgurt ohne zusätzliche Polsterung mittels der
Hüftgurtschlitze (
Der Hüftgurt wird mittels der Durchzugsstops auf der Trageplatte fixiert.
(1) Eine Gurtschnalle an einem Ende des Hüftgurts entfernen.
(2) Hüftgurt von der Trageplatte entfernen, indem die Durchzugsstops durch die
Montageschlitze hindurchgefädelt werden.
Beim Zusammenbau sicherstellen, dass sich die Druckleitungen
zwischen dem Hüftgurt und der Trageplatte befinden.
Sicherstellen, dass der Gurt korrekt anhand der Durchzugsstops fixiert
ist.
(3) In umgekehrter Reihenfolge montieren.
DE
2 4
3
Bild 30) auf die Trageplatte montiert.
4 Schnalle
5 Durchzugsstop
