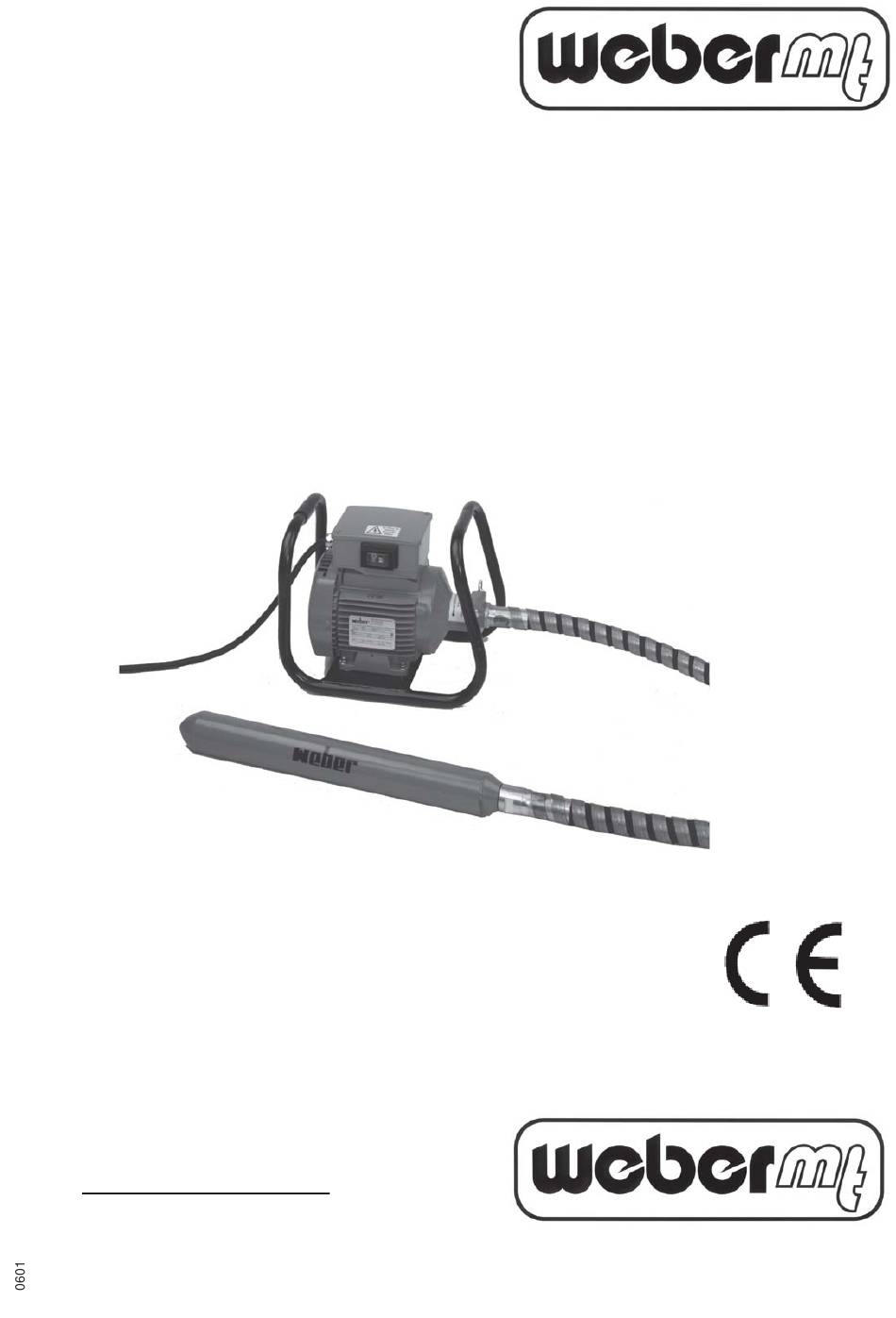

- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG Innenrüttler MVX - SW - PV Weber Maschinentechnik GmbH Postfach 21 53, 57329 Bad Laasphe-Rückershausen Telefon 027 54 / 398-0 Telefax (0 27 54) 3 98-101 (Zentrale) u. 3 98-102 (Ersatzteile)
- Seite 3 Diese Bedienungs- und Wartungsanleitung beschreibt den sicheren Umgang mit allen Innenrüttlern vom Typ MVX / SW / PV. Lesen Sie vor der Erstinbetriebnahme diese Anleitung durch, und machen Sie sich mit allen Einzelheiten Ihres Innenrüttlers vertraut. Befolgen Sie alle Anweisungen sorgfältig, und führen Sie die be- schriebenen Tätigkeiten stets in der vorgegebenen Reihenfolge durch.
-
Seite 4: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften Allgemeine Ausführungen Alle Sicherheitshinweise (siehe auch Piktogrammerklärungen im Vorwort) sind zu lesen und zu beachten (sollten Unklarheiten bestehen, sind diese vor der Inbetriebnahme zu beseitigen), da sonst : * Gefahr für Leib und Leben des Benutzers * Beeinträchtigung der Maschine und anderer Sachwerte drohen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Abs. Titel Seite Technische Beschreibung ......Bildliche Darstellung Technische Daten ......Bedienung ....... Sicherheitsbestimmungen für die Bedienung ......... Elektrischer Anschluß ...... Transport .......... Inbetriebnahme ........ Hinweise zum Gebrauch ....Außer Betrieb setzen ......10 Schaltplan ......... 10 Wartung ........Störungen im Betrieb ..... -
Seite 6: Technische Beschreibung
Technische Beschreibung Bildliche Darstellung Bild 1 Gesamtansicht MVX - SW - PV Antriebsgerät kpl. MVX Antriebsmotor, elektrisch Ein/Aus Schalter Anschlußkabel Tragegurt Schutzrahmen Schlauchwelle SW 300 Schlauchwelle SW 150 Schlauchwelle SW 100 Pendelinnenvibrator PV 48 Pendelinnenvibrator PV 38 Pendelinnenvibrator PV 30... -
Seite 7: Technische Daten
IP 5 4 3 7 0 2 0 0 2 6 0 1 0 ,7 Tragegurt für Sonderzubehör Schlauchwellen zum Antrieb von Rüttelflaschen PV durch Antriebsgerät MVX Schlauch- Schlauchdurchmesser Schlauchlänge Biegew ellen- durchmesser gew icht 1 0 0 0 1 ,5... -
Seite 8: Bedienung
2 Bedienung 2.1 Sicherheitsbestimmungen für die Bedienung Sicherheits- u. Schutzeinrichtungen Vor Beginn jeder Arbeitsschicht hat der Bediener die Wirksamkeit der Bedien- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu überprüfen. Innenrüttler dürfen nur mit sämtlichen Schutzeinrichtungen betrieben werden. Die Wirksamkeit der Bedienelemente darf nicht unzulässig beeinflußt oder aufgehoben werden. -
Seite 9: Inbetriebnahme
Inbetriebnahme - Innenrüttler mit dem Anschlußkabel an das Wechselstromnetz (230V/Hausanschluß) anschließen. - Innenrüttler in Betrieb nehmen (Schalter (1/3) auf "ein" stellen). - die Rüttelflasche erreicht sofort die volle Drehzahl. - ist dies nicht der Fall, liegt ein Fehler vor, siehe Abschnitt 4.2 Unbedingt die einzelnen Bauteile korrekt miteinander verbinden, siehe Bild 1: Einzelheiten vergrößert Hinweise zum Gebrauch Das Verdichten mit Innenrüttlern ist das gebräuchlichste Verfahren in der Betonverarbeitung. -
Seite 10: Außer Betrieb Setzen
Außer Betrieb setzen - Schalter (1/3) ausschalten - Stecker aus dem Netz ziehen nicht am Kabel den Stecker abziehen 2.7 Schaltplan... -
Seite 11: Wartungs- Und Reparaturabeiten
3 Wartungs- und Reparaturabeiten Prüfungen Innenrüttler sind entsprechend den Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf ihren betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzube- wahren. -
Seite 12: Störungen Im Betrieb
4 Störungen im Betrieb 4.1 Allgemeines Tritt am Innenrüttler eine Störung auf, ist nach folgendem Verfahren vorzugehen: - Innenrüttler, wie in Abschnitt 2.6 beschrieben, außer Betrieb setzen. - Störungsquelle ermitteln (siehe Abschnitt 4.2 Fehlersuche) und beseitigen. Die detaillierten Beschreibungen der unterschiedlichen Bedienungselemente und die Auffindung über die Hinweise in Wartungsübersicht (Abschnitt 3) und Fehlerursache (Abschnitt 4.2) ermöglichen eine schnelle Fehlerbeseitigung. -
