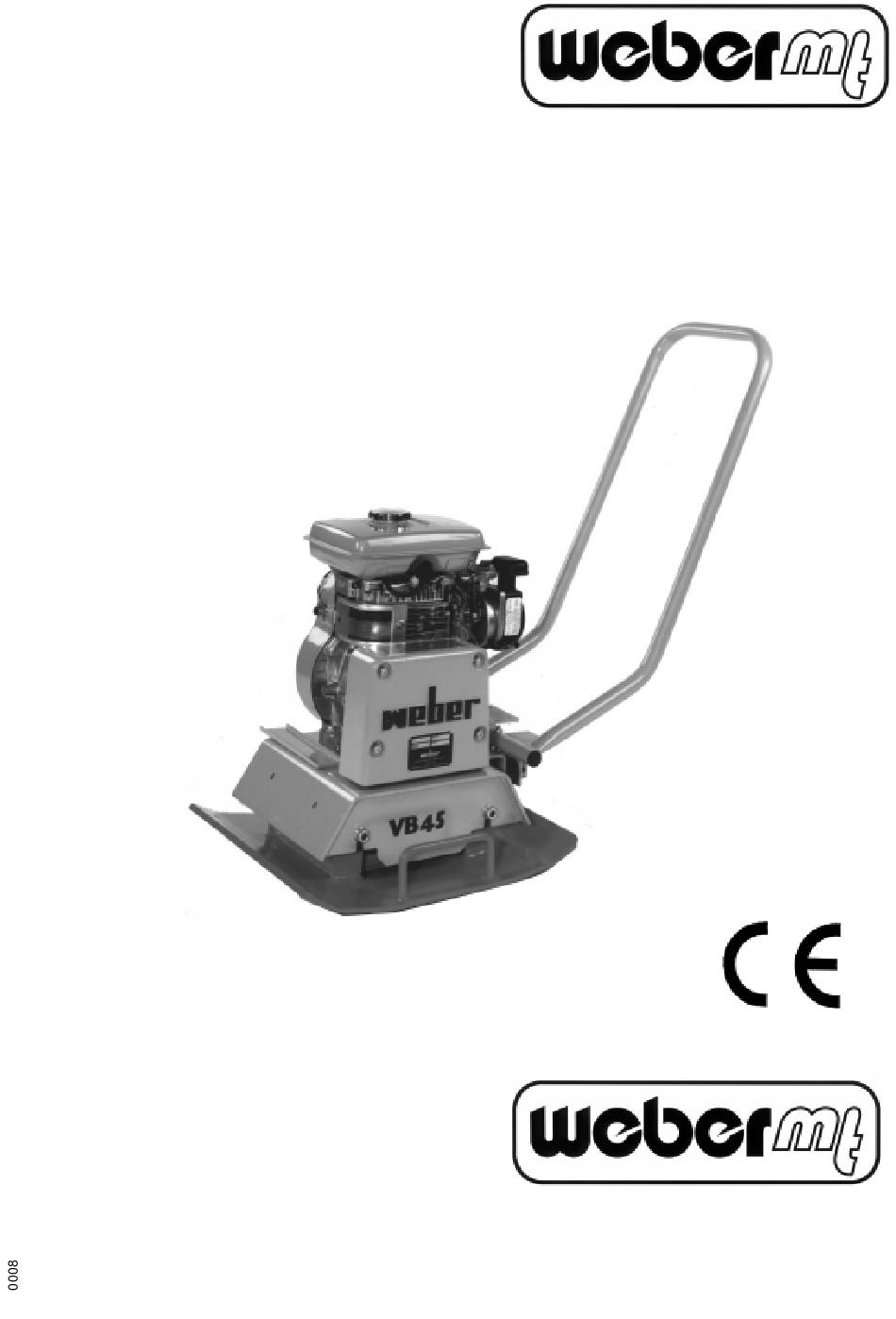

- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG VB 35-2 (Robin) VB 45-2 (Robin) Weber Maschinentechnik GmbH Postfach 21 53, 57329 Bad Laasphe-Rückershausen Telefon 027 54 / 398-0 Telefax (0 27 54) 3 98-101 (Zentrale) 3 98-102 (Ersatzteile)
- Seite 2 VB35/VB45...
- Seite 3 Vorwort Diese Bedienungs- und Wartungsanleitung beschreibt den sicheren Umgang mit Bodenverdichtern vom Typ VB 35 und VB 45. Lesen Sie vor der Erstinbetriebnahme diese Anleitung durch, und machen Sie sich mit allen Einzelheiten Ihres Bodenverdichters vertraut. Befolgen Sie alle Anweisungen sorgfältig, und führen Sie die beschriebenen Tätigkeiten stets in der vorgegebenen Reihenfolge durch.
-
Seite 4: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften Allgemeine Ausführungen Alle Sicherheitshinweise (siehe auch Piktogrammerklärungen im Vorwort) sind zu lesen und zu beachten (sollten Unklarheiten bestehen, sind diese vor der Inbetriebnahme zu beseitigen), da sonst : * Gefahr für Leib und Leben des Benutzers * Beeinträchtigung der Maschine und anderer Sachwerte drohen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Abs. Titel Seite Abs. Titel Seite Vorwort ..........Betriebsstoffe und Füllmengen ..25 Störungen im Betrieb ....... 26 Allgemeine sicherheitsvorschriften Allgemeines ........26 Inhaltsverzeichnis ......Fehlersuche ........27 Technische Beschreibung ....Bildliche Darstellung ......Winterlagerung ......... 28 Gerätebeschreibung ......Maßnahmen vor der Lagerung .. -
Seite 6: Technische Beschreibung
Technische Beschreibung Bildliche Darstellung Bild 1 Gesamtansicht VB 35 / VB 45 5 Handführungsbügel 1 Bodenplatte 6 Keilriemenschutz 2 Motor 7 Tragegriff 3 Vibrator 4 Reversierstarter VB35/VB45... -
Seite 7: Gerätebeschreibung
1.2 Gerätebeschreibung Die Bodenverdichter vom Typ VB 35 bzw. VB 45 sind handgeführte Geräte und werden für Verdich- tungsarbeiten im Wege- und Grabenbau eingesetzt. Antrieb Den Antrieb der Bodenverdichter VB 35 sowie VB 45 bildet ein Robin-Benzinmotor. Funktion Der Motor treibt über einen Keilriemen den Vibrator an. Der Vibrator ist fest auf die Bodenplatte (1/1) montiert und bringt diese in Schwingungen. -
Seite 8: Technische Daten
1.3 Technische Daten VB 35-2 VB 45-2 Gewicht Betriebsgewicht Abmessung Länge über alles (in mm) Breite über alles (in mm) Höhe bei abgeklappter Handführungsstange (in mm) Bodenplattenlänge (in mm) 370 x 220 450 x 220 Druckfläche (in mm) Antrieb Robin... - Seite 9 VB 35 VB 45 Geräusch- und Vibrationswerte * Schalldruckpegel LPA (am Bedienerplatz, nach ISO 6081, in dB(A)) Schalleistungspegel LWA 103,3 103,4 (nach ISO 3744, in dB(A)) Hand-Arm-Vibration (Gewichteter 5 - 10 5 - 10 Effektivwert der Beschleunigung am Führungsgriff, ermittelt nach ISO 8662, Part 1, in m/s²) * Die aufgeführten Geräusch- und Vibrationswerte nach der EG-Maschinenrichtlinie in der Fassung (91/368/ EWG) wurden bei Nenndrehzahl des Antriebsmotors und eingeschalteter Vibration ermittelt.
-
Seite 10: Bedienung
Bedienung 2.1 Sicherheitsbestimmungen für die Bedienung Sicherheits- und Schutzeinrichtungen Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Bedien- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu überprüfen. Bodenverdichter dürfen nur mit sämtlichen Schutzeinrichtungen betrieben werden. Die Wirksamkeit der Bedienelemente darf nicht unzulässig beeinflußt oder aufgehoben werden. -
Seite 11: Transport
2.2 Transport Zum Transport über kurze Strecken innerhalb der Baustelle kann der Bodenverdichter gemäß Abschnitt 2.6 bewegt werden. Für den Transport über größere Distanzen kann der Bodenverdichter mit einem Kran auf ein geeignetes Transportmittel (LKW, Hänger) gehoben werden. 2.2.1 Verladung mit Kran - Bodenverdichter, wie im Abschnitt 2.7 beschrie- ben, außer Betrieb setzen. -
Seite 12: Kraftstoffvorrat Prüfen
2.4.1 Kraftstoffvorrat prüfen - Bodenverdichter, wie im Abschnitt 2.7 beschrieben, außer Betrieb nehmen. Niemals bei laufendem Motor Kraftstoff nach- füllen! - Kraftstofftankverschluß (3/1) öffnen VB 35 / VB 45 (Robin-Motor) mit sauberem Normal- Benzin bleifrei befüllen Bild 3 Füllmenge und Spezifikation siehe Abschnitt 3.4 - Auffüllen bis zur Unterkante (3/1) des Füllstutzens Kraftstoff nicht auf heiße Motorteile gelangen lassen! Rauchen und offenes Feuer beim Betanken sind ver-... -
Seite 13: Wasserberieselung Montieren
2.4.4 Wasserberieselung montieren - Tragebügel (6/2) durch entfernen der beiden Schrauben (6/ 1) abnehmen Wassertank (7/1) mit Hilfe von 2 Schrauben (7/2) inden Bohrungen (7/3) der Motorkonsole befestigen - Tankverschluß (7/4) des Wassertanks (7/1) öffnen und mit Bild 6 Wasser befüllen - Absperrhahn (7/5) öffnen (Hebel senkrecht stellen). -
Seite 14: Fahrwerk Montieren
2.4.5 Fahrwerk montieren - Federriegel (8/2) montieren Der Federriegel (8/2) muß beim Verdichtungsvorgang entriegelt sein!! - Handführungsstange (8/1) nach unten drücken und mit Federriegel (8/2) arretieren. - Fahrwerk (8/4) mit zwei Schrauben (8/3) an der Motor- konsole befestigen. Bild 8 - Maschine mit der Handführungsstange (9/1) nach vorne kippen, so dass das Fahrwerk (9/2) unter die Bodenplatte (9/ 3) schwenkt. -
Seite 15: Starten
2.5 Starten Vor dem Starten ist sicherzustellen, daß sich niemand im Gefahrenbereich des Bodenverdichters befindet und daß alle Schutzvorrichtungen ordnungsgemäß ange- bracht sind Niemals Starthilfe-Sprays verwenden! Beim Starten in geschlossenen Räumen für ausrei- chende Belüftung sorgen - Vergiftungsgefahr! 2.5.1 Normalstart VB 35 / VB 45 - Gashebel (11/2) ca. -
Seite 16: Verdichten
2.6 Verdichten - Bodenverdichter starten (siehe Abschnitt 2.5). Sobald der Motor warm gelaufen ist, - Gashebel (14/1) in Vollgasstellung schieben. Verdichten ist nur bei Volllastdrehzahl zulässig, da im Schlupfbereich der Fliehkraftkupplung ein erhöh- ter Verschleiß eintritt. Bild 14 Bei Erreichen der Einschaltdrehzahl der Fliehkraft- kupplung schaltet sich der Vibrator automatisch ein. -
Seite 17: Außer Betrieb Setzen
2.7 Außer Betrieb setzen Vor Arbeitspausen und zum Arbeitsschluß ist der Boden- verdichter auf tragfähigem und möglichst waagerechtem Ge- lände abzustellen. - Gashebel (16/1) in Pfeilrichtung bis zum Anschlag in Stopp- stellung schalten. Abgestellte Geräte, die ein Hindernis darstellen, sind Bild 16 durch augenfällige Maßnahmen abzusichern. -
Seite 18: Wartung
Wartung 3.1 Sicherheitsbestimmungen für die Wartung Prüfungen Bodenverdichter sind entsprechend den Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal durch einen Sachkundigen auf ihren betriebssicheren Zustand zu prüfen. Die Prüfungsergebnisse sind schriftlich festzuhalten und mindestens bis zur nächsten Prüfung aufzubewahren. -
Seite 19: Wartungsübersicht
3.2 Wartungsübersicht Alle am Bodenverdichter durchzuführenden Wartungstätigkeiten sind in zwei Tabellen aufgeführt. Die Wartungs- tätigkeiten in der ersten Tabelle (Abschnitt 3.2.1) sind nach der Erstinbetriebnahme zu bestimmten Zeitpunkten und einmalig durchzuführen. Die Wartungstätigkeiten in der zweiten Tabelle (Abschnitt 3.2.2) sind regelmäßig zu wiederholen. -
Seite 20: Regelmäßige Wartung
3.2.2 Regelmäßige Wartung Bemerkung/ Wartungsintervall Wartungsstelle Wartungstätigkeit Hinweise gesamte Maschine - auf sichtbare Beschädigungen, Leckagen u.ä. prüfen alle 8 Betriebsstunden Luftfilter - Luftfiltereinsatz reinigen, und auf Beschädigung # 3.3.2 prüfen, ggf. austauschen Motor - Motorölstand prüfen # 2.4.2 Vibrator - Keilriemenspannung # 3.3.5 prüfen, ggf. -
Seite 21: Beschreibung Der Wartungsarbeiten
3.3 Beschreibung der Wartungsarbeiten 3.3.1 Motoröl wechseln - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. Motoröl nur im betriebswarmen Zustand bei waagerecht stehendem Bodenverdichter ablassen! Bild 19 - Auffanggefäß unter die Ablaufrinne stellen Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. -
Seite 22: Kraftstoffilter Reinigen/Wechseln
3.3.3 Kraftstoffilter reinigen/wechseln Bodenverdichter wie unter Abschnitt 2.7 beschrieben außer Betrieb setzen Tankdeckel (22/1) vom Tank (22/2) abschrauben - Sieb (22/3) aus dem Tank (22/2) entnehmen und reinigen - In umgekehrter Reihenfolge wieder einbauen - Schauglas (23/1) unterhalb des Kraftstoffabsperrhahns Bild 22 (23/2) herausschrauben Austretenden Kraftstoff sofort abwischen, kraftstoff-... -
Seite 23: Vibratorkeilriemen, Zustand Und Spannung Prüfen
3.3.4 Vibratorkeilriemen, Zustand und Spannung prüfen - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Keilriemenschutz (24/2) durch Lösen der Schrauben (24/1) entfernen - Den Keilriemen (25/2) auf Zustand (Risse, ausgebrochene Flanken, Verschleiß) prüfen. - Bei zu großem Verschleiß Keilriemen, wie in Abschnitt 3.3.6 beschrieben, wechseln. -
Seite 24: Getriebeöl Im Vibrator Wechseln
3.3.6 Getriebeöl im Vibrator wechseln - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. Öl nur im betriebswarmen Zustand wechseln! - Keilriemenschutz (27/1) abbauen - Keilriemen lösen (siehe Abschnitt 3.3.5) - Motorkonsole von der Bodenplatte abnehmen Ölablaß- und Öleinfüllschraube und Umgebung der Bild 27 Ablaß- und Einfüllöffnung gründlich reinigen! - Geeignetes Auffanggefäß... -
Seite 25: Betriebsstoffe Und Füllmengen
3.4 Betriebsstoffe und Füllmengen Menge Menge Baugruppe Betriebsstoff Sommer Winter VB 35 VB 45 Qualität Motor Motoröl SAE 10 W 40 0,6 l 0,6 l (-10 ~ + 50 °C) API - CD CE oder SHPD oder CCMC - D2 - D3 - PD1 Kraftstofftank Benzin Normal-Benzin bleifrei... -
Seite 26: Störungen Im Betrieb
Störungen im Betrieb 4.1 Allgemeines Tritt am Bodenverdichter eine Störung auf, ist nach folgendem Verfahren vorzugehen: - Bodenverdichter, wie in Abschnitt 2.7 beschrieben, außer Betrieb setzen. - Störungsquelle ermitteln (siehe Abschnitt 4.2 Fehlersuche). - Störung beseitigen (siehe Abschnitt 3 (Wartungsarbeiten) und Abschnitt 2 (Beschreibung der unter- schiedlichen Bedienungselemente) Die Beschreibung von Störungen, die den Motor betreffen, ist im Handbuch des Motorherstellers beschrieben. -
Seite 27: Fehlersuche
4.2 Fehlersuche Fehler Mögliche Ursache Abhilfe Hinweis Bodenverdichter läßt Startvorgang wie vorge- Bedienungsfehler # 2.5 sich nicht starten schrieben durchführen Kraftstoffmangel Kraftstoffvorrat prüfen # 2.4.1 Kraftstoffilter verschmutzt Kraftstoffilter reinigen # 3.3.3 Luftfilter verschmutzt Luftfilterpatrone reinigen / # 3.3.2 wechseln Vibratorkeilriemen defekt Vibratorkeilriemen wechseln # 3.3.5 Keine Vibration/ kein... -
Seite 28: Winterlagerung
Winterlagerung Wird der Bodenverdichter für einen längeren Zeitraum (ca. 1...6 Monate) nicht eingesetzt (z. B. während des Winters), muß er in einem frostfreien und trockenen Raum gelagert werden. Vor der Lagerung sind die im Abschnitt 5.1 aufgeführten Maßnahmen durchzuführen. Nach der Lagerung ist der Bodenverdichter wie im Abschnitt 5.2 beschrieben, wieder in Betrieb zu nehmen. -
Seite 29: Maschinentechnik Gmbh
Weber Maschinentechnik GmbH Wenn Sie Fragen, Anregungen, Probleme, usw. haben, wenden Sie sich bitte an eine der unten genannten Adressen: WEBER Maschinentechnik GmbH Telefon 02754 / 398-0 Deutschland Postfach 2153 Telefax 02754 / 398101 - Zentrale 57329 Bad Laasphe - Rückershausen 02754 / 398102 - Ersatzteil- Direktlinie... - Seite 30 > Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer > Vibrationsmotoren > Steinsägen > Glättmaschinen > u.v.m. Weber Maschinentechnik GmbH Postfach 21 53, 57329 Bad Laasphe-Rückershausen Telefon 027 54 / 398-0 Telefax (0 27 54) 3 98-101 (Zentrale) 3 98-102 (Ersatzteile)
