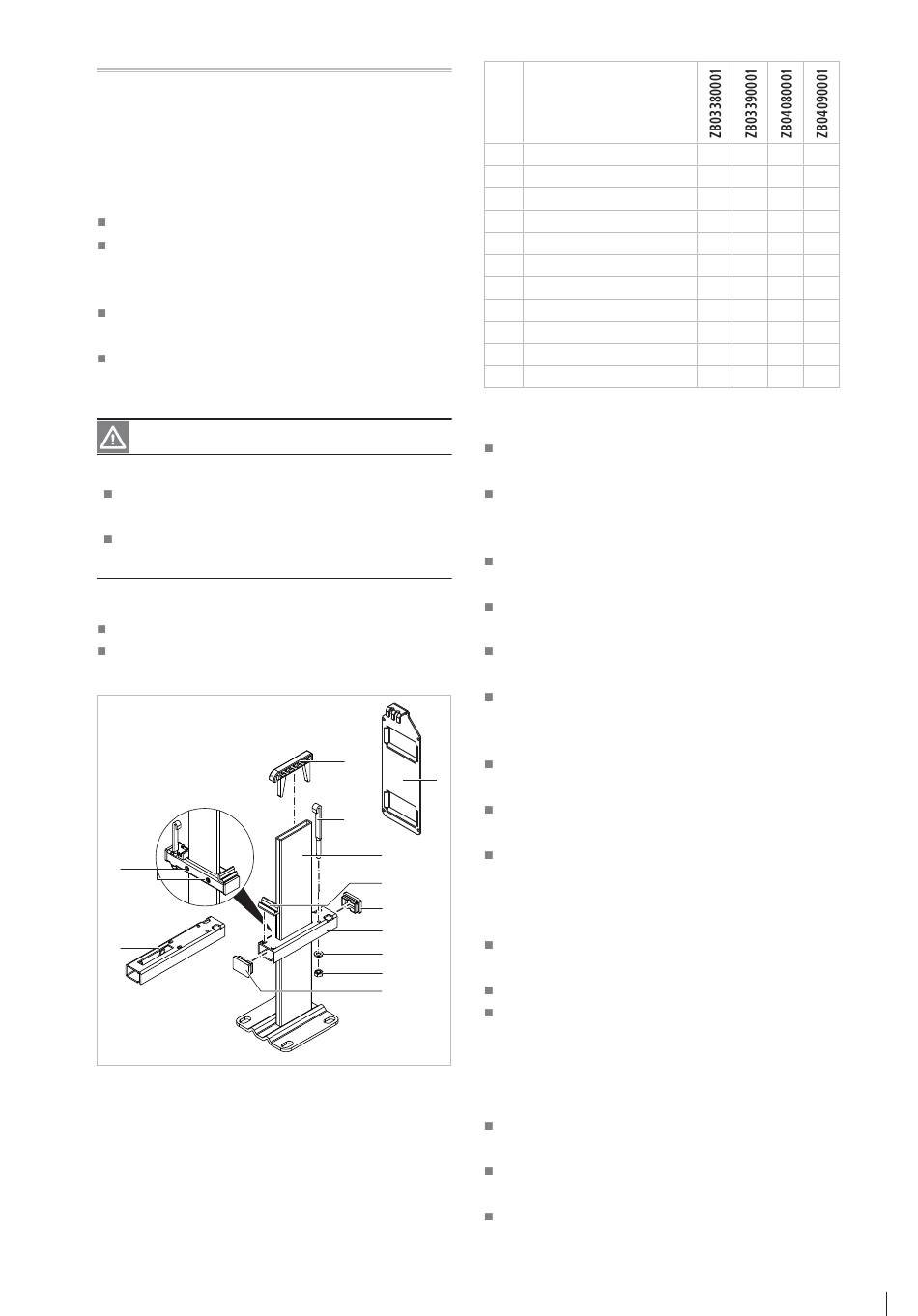

SK – Návod na montáž
Stojanové konzoly smie montovať len odborník.
Bezpečnostné pokyny
Pred montážou si dôkladne prečítajte návod na montáž.
Rešpektujte všetky upozornenia ohľadom miesta
inštalácie, techn. údaje, hranice použitia, vlastnosti
podkladu a vzd. od steny.
Po
montáži
odovzdajte
spotrebiteľovi.
Montážny materiál prepravujte a skladujte len v
ochrannom obale.
Varovanie
Nebezpečenstvo poranenia!
Prihliadnite na hmotnosť radiátora (pozri podklady
výrobcu).
Nad 25 kg pracujte so zdvíhacím zariadením alebo s
viacerými osobami.
Obal a rozsah dodávky:
Dajte dolu obal radiátora (obr. 2).
Skontrolujte úplnosť a poškodenie obsahu balíka so
zvislými konzolami.
10
2b
1
2a
2b
3
4
5
6
7
návod
konečnému
8
9
10
Počet stojanových konzol
Prípravná montáž stojanovej konzoly
6
3
7
1
5
4
Montáž konzol
2a
8
9
4
Montáž radiátora
Názov
pätka konzoly
nosná rúra T22
nosná rúra T33
závesná úchytka
uzáver
kozlík konzoly
podpera
hák
podložka
šesťhranná matica
nastav. skrutka
Montujte podľa konštrukčnej dĺžky plochého radiátora
s uvedeným počtom stojanových konzol (obr. 3).
Preprava a skladovanie len v ochrannom obale.
Pripravte si náradie a upevňovací materiál (skrutky,
podložky a hmoždinky) (obr. 1).
Uzávery (4) zasuňte do obidvoch bočných otvorov nos-
nej rúry (2a/2b) (obr. 4).
Kozlík konzoly (5) zasuňte v predných otvorov nosnej
rúry (2a/2b) (obr. 4).
Posuňte predmontované nosné rúry na päte konzoly a
nastavte vzdialenosť od dokončenej podlahy 150 mm
(obr. 5/6).
Nosnú rúru pevne zafixujte nastavovacími skrutkami
(10) (obr. 6).
Podperu (6) nasuňte hore do pätky konzoly (vybratie
smeruje na prednú stranu) (obr. 6).
Rozmery na montáž stojanových konzol na radiátor náj-
dete v tabuľke na obr. 7.
Stojanové konzoly vyrovnajte v určenej vzdialenosti od
podlahy a narysujte vŕtacie otvory (obr. 8).
Na vyznačených miestach navŕtajte otvory (obr. 9).
Konzolu dajte na určené miesto, vyrovnajte a vhodnými
hmoždinkami, podložkami (4 skrutky na konzolu, max.
Ø 10 mm) pripevnite na podlahu (obr. 10).
Radiátor opatrne nasuňte do konzolových pätiek
(obr. 1).
Závesné úchytky (3) nasuňte na radiátor v rovnakej po-
lohe ako stojanové konzoly (obr. 12).
Háky (7) zaveste do závesu závesnej úchytky (3) a
1
1
1
1
1
–
1
–
–
1
–
1
1
1
1
1
2
2
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
11
