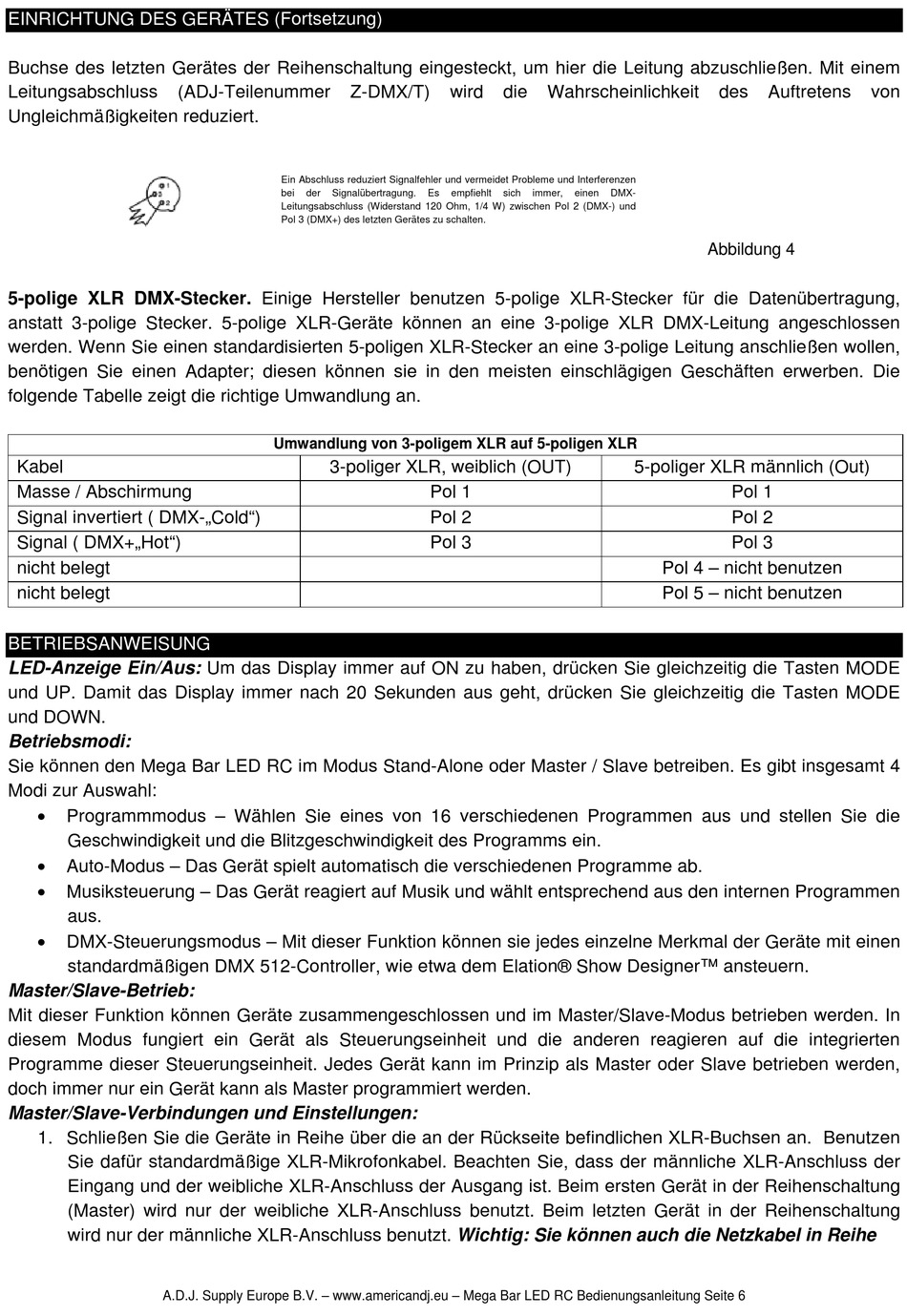

EINRICHTUNG DES GERÄTES (Fortsetzung)
Buchse des letzten Gerätes der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss
(ADJ-Teilenummer
Ungleichmäßigkeiten reduziert.
5-polige XLR DMX-Stecker. Einige Hersteller benutzen 5-polige XLR-Stecker für die Datenübertragung,
anstatt 3-polige Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-Leitung angeschlossen
werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
BETRIEBSANWEISUNG
LED-Anzeige Ein/Aus: Um das Display immer auf ON zu haben, drücken Sie gleichzeitig die Tasten MODE
und UP. Damit das Display immer nach 20 Sekunden aus geht, drücken Sie gleichzeitig die Tasten MODE
und DOWN.
Betriebsmodi:
Sie können den Mega Bar LED RC im Modus Stand-Alone oder Master / Slave betreiben. Es gibt insgesamt 4
Modi zur Auswahl:
Programmmodus – Wählen Sie eines von 16 verschiedenen Programmen aus und stellen Sie die
Geschwindigkeit und die Blitzgeschwindigkeit des Programms ein.
Auto-Modus – Das Gerät spielt automatisch die verschiedenen Programme ab.
Musiksteuerung – Das Gerät reagiert auf Musik und wählt entsprechend aus den internen Programmen
aus.
DMX-Steuerungsmodus – Mit dieser Funktion können sie jedes einzelne Merkmal der Geräte mit einen
standardmäßigen DMX 512-Controller, wie etwa dem Elation® Show Designer™ ansteuern.
Master/Slave-Betrieb:
Mit dieser Funktion können Geräte zusammengeschlossen und im Master/Slave-Modus betrieben werden. In
diesem Modus fungiert ein Gerät als Steuerungseinheit und die anderen reagieren auf die integrierten
Programme dieser Steuerungseinheit. Jedes Gerät kann im Prinzip als Master oder Slave betrieben werden,
doch immer nur ein Gerät kann als Master programmiert werden.
Master/Slave-Verbindungen und Einstellungen:
1. Schließen Sie die Geräte in Reihe über die an der Rückseite befindlichen XLR-Buchsen an. Benutzen
Sie dafür standardmäßige XLR-Mikrofonkabel. Beachten Sie, dass der männliche XLR-Anschluss der
Eingang und der weibliche XLR-Anschluss der Ausgang ist. Beim ersten Gerät in der Reihenschaltung
(Master) wird nur der weibliche XLR-Anschluss benutzt. Beim letzten Gerät in der Reihenschaltung
wird nur der männliche XLR-Anschluss benutzt. Wichtig: Sie können auch die Netzkabel in Reihe
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Bar LED RC Bedienungsanleitung Seite 6
Z-DMX/T)
Ein Abschluss reduziert Signalfehler und vermeidet Probleme und Interferenzen
bei
der
Signalübertragung.
Es
Leitungsabschluss (Widerstand 120 Ohm, 1/4 W) zwischen Pol 2 (DMX-) und
Pol 3 (DMX+) des letzten Gerätes zu schalten.
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (OUT)
Pol 1
Pol 2
Pol 3
wird
die
Wahrscheinlichkeit
empfiehlt
sich
immer,
einen
DMX-
des
Auftretens
Abbildung 4
5-poliger XLR männlich (Out)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
von
