3. Wartung
Damit der optimale Betrieb gewährleistet werden kann,
bitte folgendes beachten:
Bevor die Wärmepumpe geöffnet werden kann,
den Strom abschalten, den Kabelstecker raus-
ziehen und warten, bis der Ventilator still steht!
Nach der ersten Installation sollten Sie nach ein paar Ta-
gen prüfen, ob der Kondensatablauf funktioniert!
Umweltrelevante Anforderungen
Bei Instandsetzung oder Ausserbetriebsetzung der Wär-
mepumpe sind die umweltrelevanten Anforderungen in
Bezug auf Rückgewinnung, Wiederverwendung und Ent-
sorgung von Betriebsstoffen und Bauteilen gemäss DIN
EN 378 einzuhalten.

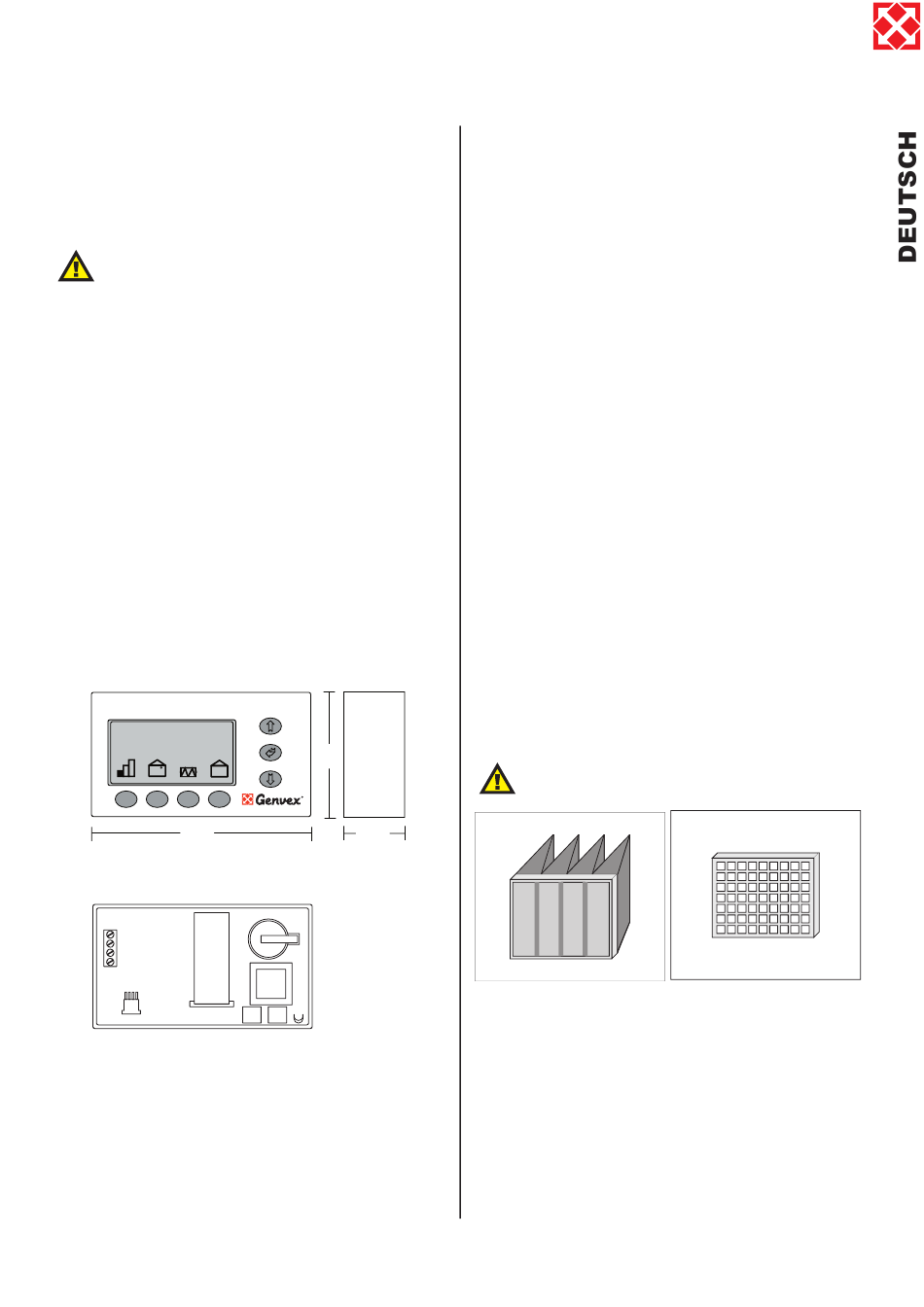

3.1 Computeranschluss
Das Bedientableau
Damit Optima 310 mit dem Computer (Datenlogger), der
CTS Anlage kommunizieren kann, muss diese Kommuni-
kationsbox zwischen das Bedientableau und dem Com-
puter/die CTS Anlage geschaltet werden.
Mittwoch
Raumtemperatur
21.5
o
C
ON/OFF
C
120
Kabeleingang (Rückseite unten)
24
23
A
22
21
C
Rückansicht
A: Klemmenleiste. Anschluss des Aggregats
B: Raumfühler T2.
C: Kommunikationsstecker für den Computer
(Datenlogger),CTS Anlage
D: Datenerfassung IC-Kreis (rot)
E: Prozessor Bedientableau
F: Batterie (Backup mit 7 Jahre Betriebsreserve)
G: IC-Kreis (schwarz)
-
830211G/160303
12:18
70
I
25
F
E
D
G
B
Tekniske ændringer forbeholdes - Technische Änderungen vorbehalten - Subject to Technical Modifi cations -
Zwischen Aggregat und Bedientableau muss ein
4 x 0,25 mm
Schwachstromkabel montiert werden. Die
2
maximale Kabellänge beträgt 30 m.
3.2 Instandhaltung
Filter
Jeweils vorher die Anlage spannungsfrei schalten!
Wenn die rote LED am Bedientableau blinkt müssen die
Filter ausgetauscht/gereinigt werden.
Die Anlage wird mittels des Schalters an der Anlage oder
am bauseitigen Sicherungskasten abgeschaltet. Der
Taschenfi lter und der Flächenfi lter werden herausgenom-
men. Der Taschenfi lter kann 2 bis 3 Mal staubgesaugt
werden, wonach er ausgetauscht werden muss.
Das Flächenfi lter kann aus dem Rahmen genommen
und in lauwarmem Seifenwasser abgewaschen werden.
Danach wird das Filter schräg gehalten, damit das Was-
ser herausläuft. Das Filter darf nicht gewrungen oder in
einem Geschirrspüler gereinigt werden. Nach 2-3 Wä-
schen muss der Flächenfi lter ausgetauscht werden. Der
Flächenfi lter wird wieder in den Rahmen gesetzt, beide
Filter werden im Aggregat angebracht und die Scharnier-
klappen mittels der Schnellverschlussschrauben wieder
geschlossen. Danach wird die Anlage wieder eingeschal-
tet und an der Fernbedienung Enter 10-15 Sekunden
gedrückt, bis das rote Genvex logo wieder zu blinken
anfängt und das Anlage wieder in Normalbetrieb geht.
Wenn die Filter in einem anderen Zeitintervall gereinigt
werden sollen, kann dies im entsprechenden Menüpunkt
am Display der Fernbedienung / Bedientableau geändert
werden.
Verletzungsgefahr durch scharfkantige Lamel
len. Diese dürfen nicht beschädigt werden.
F7-Taschenfi lter
Ventilatoren:
Jedes Dritte Jahr kontrollieren Sie bitte ob Schmutz im
Ventilatorrädern der Ventilatoren ist. Das obere Fassa-
denteil abmontieren. Reinigen Sie die Ventilatoren mit
einer Bürste, einem Flaschenreiniger oder einem Pinsel.
Bitte achten Sie darauf, dass die Ausgleichsgewichte am
Ventilatorrad nicht entfernt werden, da dies zu einer Un-
wucht und damit zu einem höheren Geräuschpegel sowie
zum Verschleiss des Ventilators führen könnte.
Optima 310
G4-Flächenfi lter
29
