1. Bedienung
Genvex Lüftungs- und Brauchwasserwärmepumpen für
Wohnzwecke der Typen Combi 185, 185S, 185L und
185SL werden mit der Optima 310 AC Steuerung, sowie
Bedientableau mit Display geliefert, die den Betriebszu-
stand der Anlage anzeigt und auf dem die Betriebsein-
stellungen problemlos vorgenommen werden können.
Die Werkseinstellung ist nur eine Grundeinstellung, die
entsprechend den betrieblichen Wünschen und Anfor-
derungen, welche man für seine Wohnräume hat, ge-
ändert werden können. Dadurch erzielt man optimaler
Betrieb und maximaler Nutzen der Anlage.

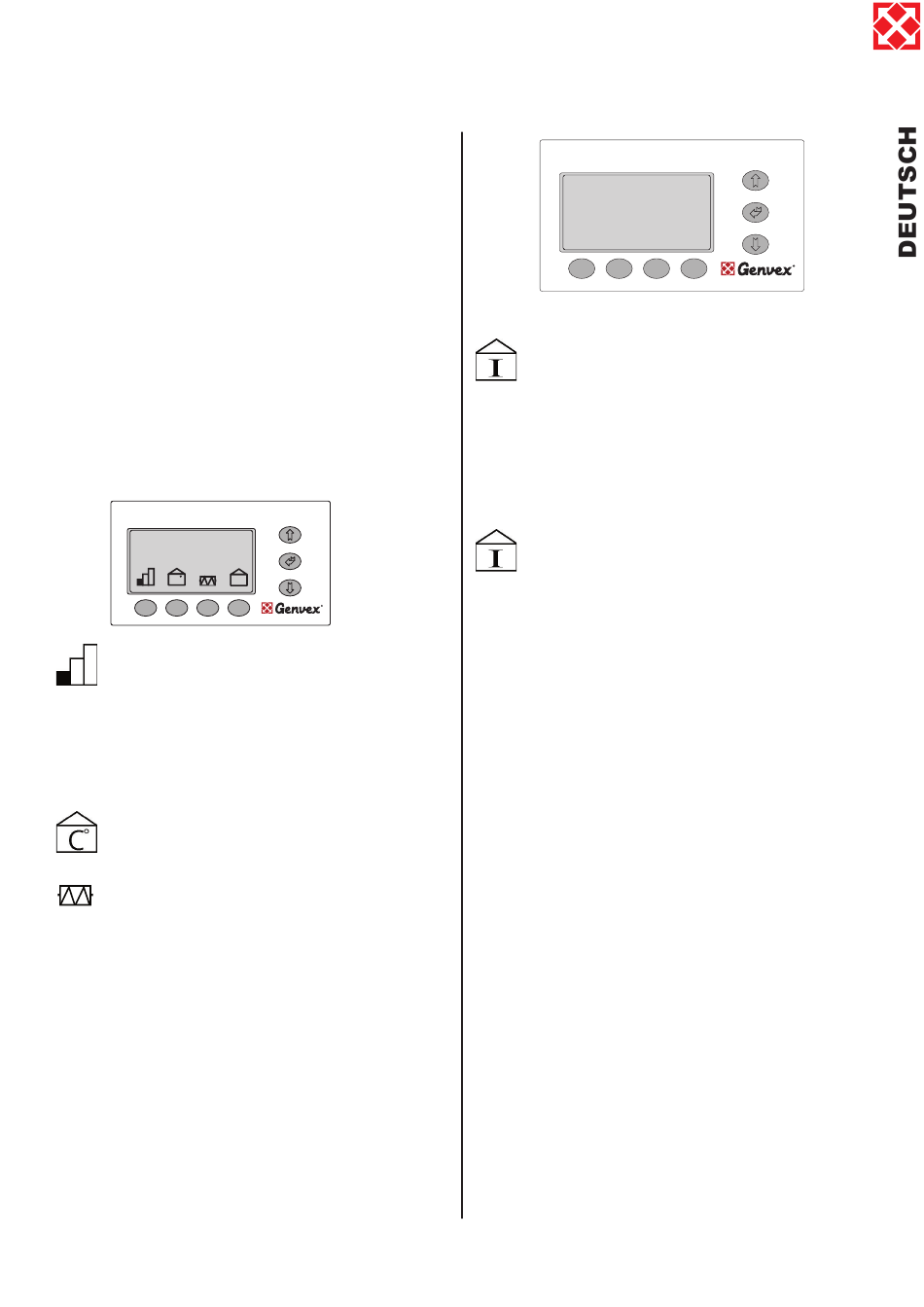

1.1 Bedientableau
Mittwoch
Raumtemperatur
o
21.5
C
ON/OFF
C
Mit diesem Druckschalter kann die Geschwindig-
keit zwischen niedrig, mittel und hoch gewechselt
werden (Stufe 1, Stufe 2, Stufe 3) und die Anlage
kann, zum Stehen gebracht werden, wenn der
Druckschalter 3-4 Sekunden gedrückt wird. Die
Heizfl ächen werden ausgeschaltet, aber die Ven-
tilatoren laufen 2 Minuten weiter, um die Heiz-
fl ächen abzukühlen.
Mit diesem Druckschalter kann man die ge-
wünschte Raumtemperatur ändern.
Mittels dieses Druckschalters kann man das
ON/OFF
Signal zum einschalten der E-patrone des war-
men Brauchwassers geben, falls diesen Bedarf
entsteht.
-
830211G/160303
12:18
I
Tekniske ændringer forbeholdes - Technische Änderungen vorbehalten - Subject to Technical Modifi cations -
Info menu
Zuluft
Raumtemperatur
Frischluft
Fortluft
Vorkühlfläche
Kühlfläche
Mit diesem Druckschalter kann man sämtliche
Temperaturen der Anlage sehen und wenn
man auf den Druckschalter »Pfeil ab« drückt,
wird angezeigt, welche Fühler/Ventile in Betrieb
sind. Dadurch hat man die Möglichkeit für einen
schnellen Überblick des Betriebszustandes der
Anlage.
Infomenu
Man kann folgende Temperatur-, und Relaisfunk-
tionen im Infomenü anschauen. Relais sind AN,
wenn 1 im Display steht .
T1: Zuluft
T2: Raum
T3: Frischluft
T4: Fortluft
T5: Vor Kühlfl äche
T6: Kühlfl äche
T7: Brauchwarmwasser oben
T8: Brauchwarmwasser unten
T9: Sonnen kol
R1: Kompressor
R3: Luftwärme
R2: Heizstab
R8: Son.Kol.Cir
R7: Brauchwasser
R6: Heizen Raum
R5: Heizen ZUL
R4: Abtau
Optima 310
48.0
26.8
22.5
06.0
23.0
06.7
19
