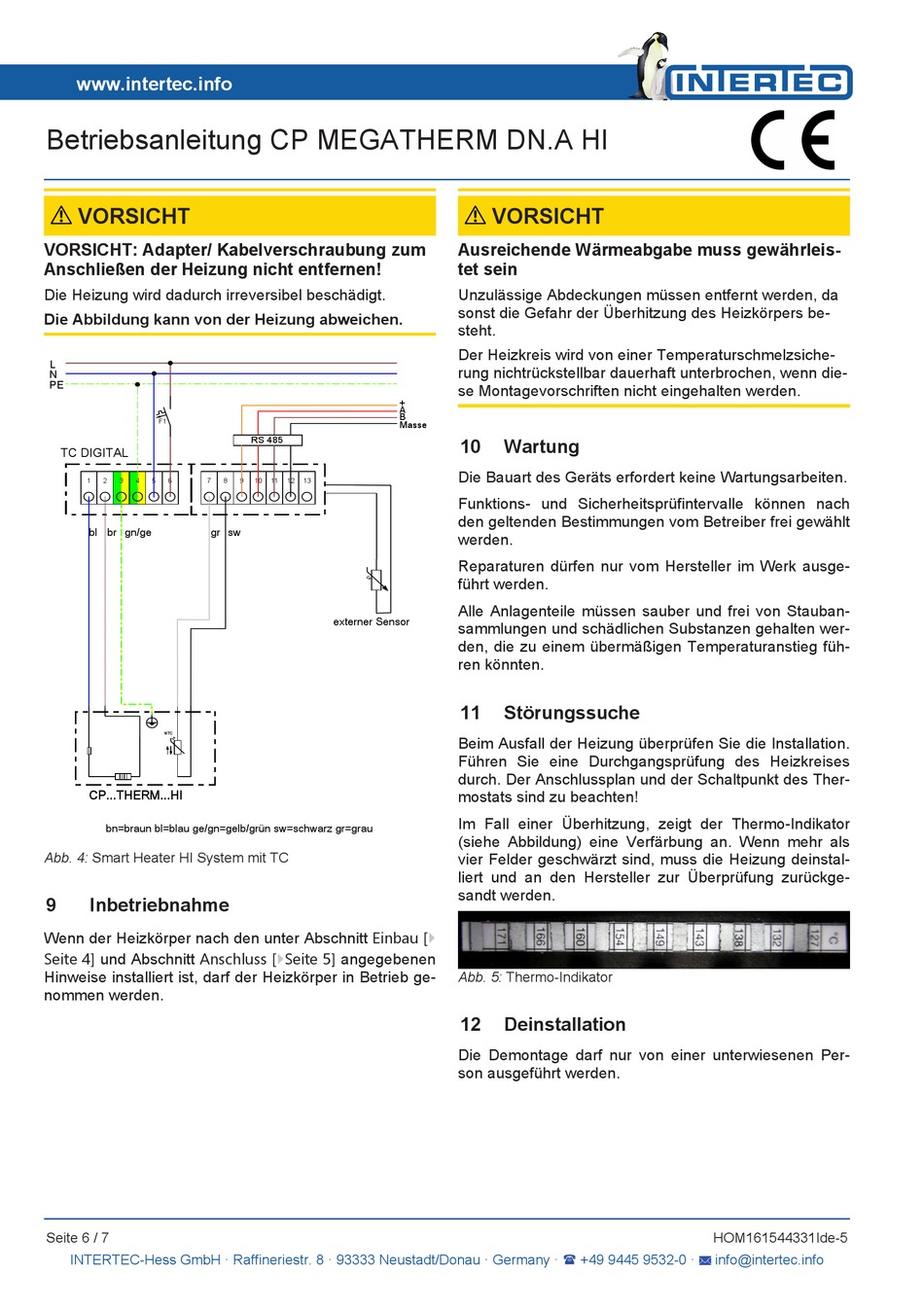

Betriebsanleitung CP MEGATHERM DN.A HI
VORSICHT
VORSICHT: Adapter/ Kabelverschraubung zum
Anschließen der Heizung nicht entfernen!
Die Heizung wird dadurch irreversibel beschädigt.
Die Abbildung kann von der Heizung abweichen.
L
N
PE
F1
TC DIGITAL
1
2
3
4
5
6
7
bl br gn/ge
gr sw
NTC
CP...THERM...HI
bn=braun bl=blau ge/gn=gelb/grün sw=schwarz gr=grau
Abb. 4: Smart Heater HI System mit TC
9
Inbetriebnahme
Wenn der Heizkörper nach den unter Abschnitt Einbau
Seite 4] und Abschnitt Anschluss [}Seite 5] angegebenen
Hinweise installiert ist, darf der Heizkörper in Betrieb ge-
nommen werden.
Seite 6 / 7
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
RS 485
8
9
10
11
12
13
externer Sensor
VORSICHT
Ausreichende Wärmeabgabe muss gewährleis-
tet sein
Unzulässige Abdeckungen müssen entfernt werden, da
sonst die Gefahr der Überhitzung des Heizkörpers be-
steht.
Der Heizkreis wird von einer Temperaturschmelzsiche-
rung nichtrückstellbar dauerhaft unterbrochen, wenn die-
se Montagevorschriften nicht eingehalten werden.
+
A
B
Masse
10
Wartung
Die Bauart des Geräts erfordert keine Wartungsarbeiten.
Funktions- und Sicherheitsprüfintervalle können nach
den geltenden Bestimmungen vom Betreiber frei gewählt
werden.
Reparaturen dürfen nur vom Hersteller im Werk ausge-
führt werden.
Alle Anlagenteile müssen sauber und frei von Stauban-
sammlungen und schädlichen Substanzen gehalten wer-
den, die zu einem übermäßigen Temperaturanstieg füh-
ren könnten.
11
Störungssuche
Beim Ausfall der Heizung überprüfen Sie die Installation.
Führen Sie eine Durchgangsprüfung des Heizkreises
durch. Der Anschlussplan und der Schaltpunkt des Ther-
mostats sind zu beachten!
Im Fall einer Überhitzung, zeigt der Thermo-Indikator
(siehe Abbildung) eine Verfärbung an. Wenn mehr als
vier Felder geschwärzt sind, muss die Heizung deinstal-
liert und an den Hersteller zur Überprüfung zurückge-
sandt werden.
[}
Abb. 5: Thermo-Indikator
12
Deinstallation
Die Demontage darf nur von einer unterwiesenen Per-
son ausgeführt werden.
HOM161544331Ide-5
+49 9445 9532-0 ·
info@intertec.info
