Schritt 2: Anpassen der Primärwicklung.
Die Standardeinstellung ist 167 Ohm. Um die Leistung anzupassen schließen Sie bitte das schwarze Kabel
an den entsprechenden Anschluss an (siehe Tabelle).
Achtung: Stecken Sie nicht die weiße Leitung um (COM).
Anschluss
Spannung
100 V
70 V

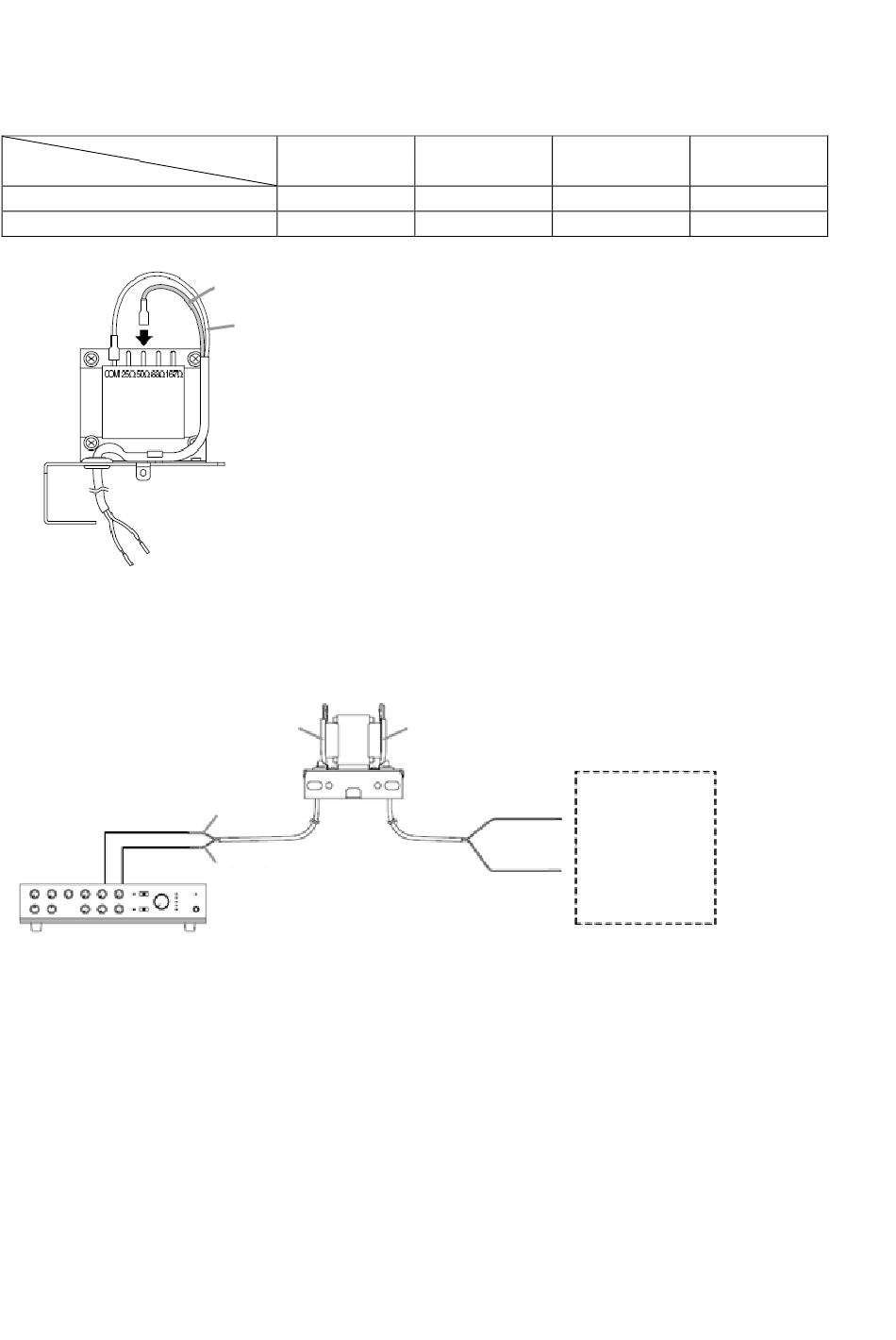

Schritt 3: Schließen Sie den Lautsprecher an den Verstärker an. Hierfür muss die Primärwicklung des MT-
200 an den Verstärker und die Sekundärwicklung an den Lautsprecher angeschlossen werden. Die
Primärwicklung ist wie in Schritt 2 beschrieben gekennzeichnet und die Sekundärwicklung ist mit acht Ohm
gekennzeichnet.
Primärwicklung
Schwarz (+)
Verstärker
Weiß (-)
Bemerkungen:
Schließen Sie den Lautsprecher nur an einem hochohmigen Verstärker an. Bei Anschluss an einen
niederohmigen Verstärker ist der Ausgangspegel unzureichend.
Achten Sie darauf, dass Primär- und Sekundärwicklung korrekt angeschlossen sind. Verwechselungen
können sowohl Verstärker, als auch Lautsprecher beschädigen.
6
25 Ohm
--
200 W
Schwarz (+)
Weiß (-)
50 Ohm
83 Ohm
200 W
100 W
Sekundärwicklung (8 Ohm)
Schwarz (+)
Schraubanschluss
(+)
Schraubanschluss
Weiß (-)
(-)
167 Ohm
120 W
60 W
60 W
30 W
