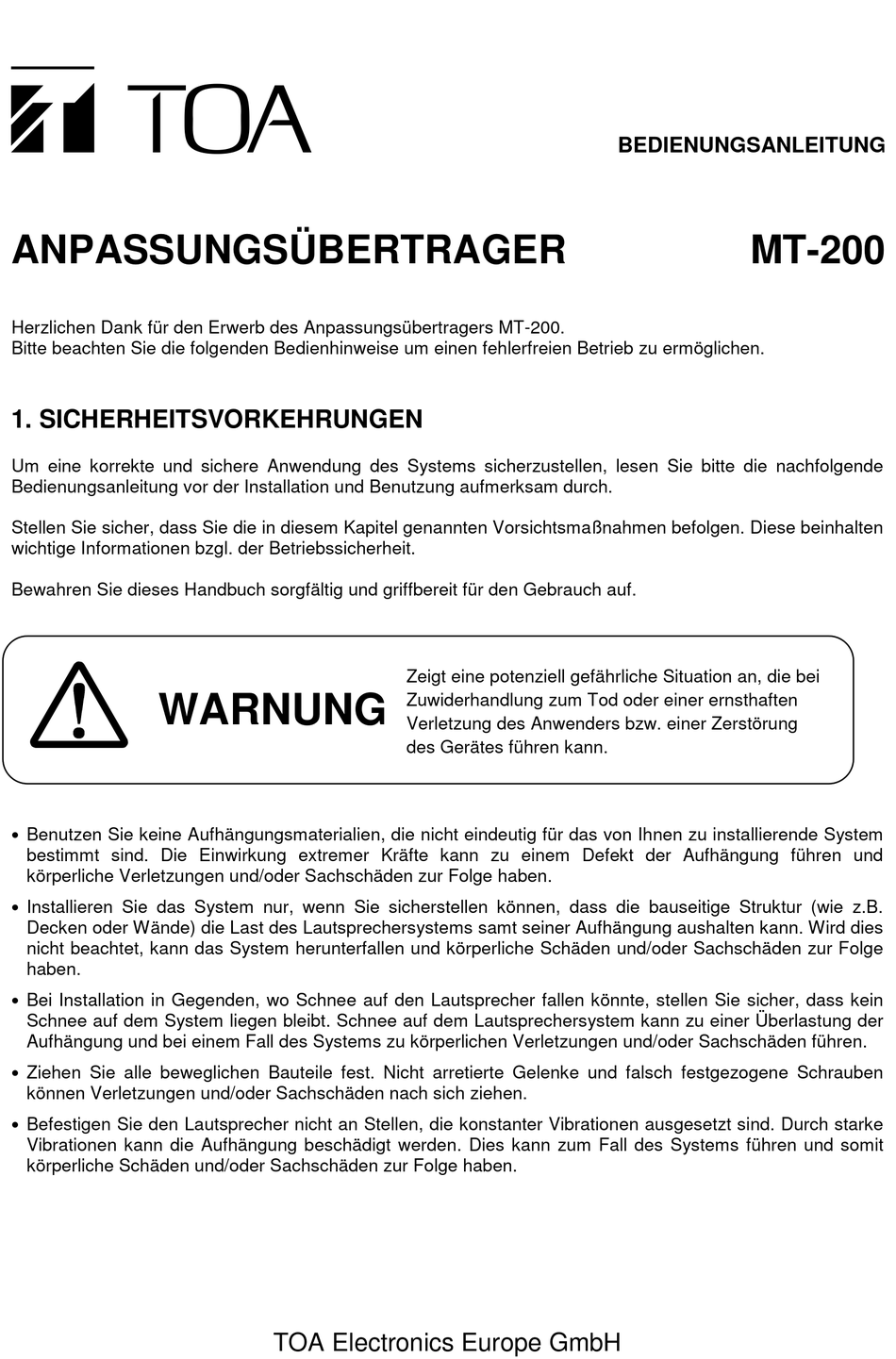

ANPASSUNGSÜBERTRAGER
Herzlichen Dank für den Erwerb des Anpassungsübertragers MT-200.
Bitte beachten Sie die folgenden Bedienhinweise um einen fehlerfreien Betrieb zu ermöglichen.
1. SICHERHEITSVORKEHRUNGEN
Um eine korrekte und sichere Anwendung des Systems sicherzustellen, lesen Sie bitte die nachfolgende
Bedienungsanleitung vor der Installation und Benutzung aufmerksam durch.
Stellen Sie sicher, dass Sie die in diesem Kapitel genannten Vorsichtsmaßnahmen befolgen. Diese beinhalten
wichtige Informationen bzgl. der Betriebssicherheit.
Bewahren Sie dieses Handbuch sorgfältig und griffbereit für den Gebrauch auf.
WARNUNG
Benutzen Sie keine Aufhängungsmaterialien, die nicht eindeutig für das von Ihnen zu installierende System
•
bestimmt sind. Die Einwirkung extremer Kräfte kann zu einem Defekt der Aufhängung führen und
körperliche Verletzungen und/oder Sachschäden zur Folge haben.
Installieren Sie das System nur, wenn Sie sicherstellen können, dass die bauseitige Struktur (wie z.B.
•
Decken oder Wände) die Last des Lautsprechersystems samt seiner Aufhängung aushalten kann. Wird dies
nicht beachtet, kann das System herunterfallen und körperliche Schäden und/oder Sachschäden zur Folge
haben.
Bei Installation in Gegenden, wo Schnee auf den Lautsprecher fallen könnte, stellen Sie sicher, dass kein
•
Schnee auf dem System liegen bleibt. Schnee auf dem Lautsprechersystem kann zu einer Überlastung der
Aufhängung und bei einem Fall des Systems zu körperlichen Verletzungen und/oder Sachschäden führen.
Ziehen Sie alle beweglichen Bauteile fest. Nicht arretierte Gelenke und falsch festgezogene Schrauben
•
können Verletzungen und/oder Sachschäden nach sich ziehen.
Befestigen Sie den Lautsprecher nicht an Stellen, die konstanter Vibrationen ausgesetzt sind. Durch starke
•
Vibrationen kann die Aufhängung beschädigt werden. Dies kann zum Fall des Systems führen und somit
körperliche Schäden und/oder Sachschäden zur Folge haben.
Zeigt eine potenziell gefährliche Situation an, die bei
Zuwiderhandlung zum Tod oder einer ernsthaften
Verletzung des Anwenders bzw. einer Zerstörung
des Gerätes führen kann.
TOA Electronics Europe GmbH
BEDIENUNGSANLEITUNG
MT-200
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toa MT-200
Inhaltszusammenfassung für Toa MT-200
- Seite 1 BEDIENUNGSANLEITUNG ANPASSUNGSÜBERTRAGER MT-200 Herzlichen Dank für den Erwerb des Anpassungsübertragers MT-200. Bitte beachten Sie die folgenden Bedienhinweise um einen fehlerfreien Betrieb zu ermöglichen. 1. SICHERHEITSVORKEHRUNGEN Um eine korrekte und sichere Anwendung des Systems sicherzustellen, lesen Sie bitte die nachfolgende Bedienungsanleitung vor der Installation und Benutzung aufmerksam durch.
-
Seite 2: Produktbeschreibung
Lassen Sie das Gerät regelmäßig von Ihrem Installateur überprüfen, damit Altersabnutzungen wie Korrosion • frühzeitig erkannt werden und Unfälle vermieden werden können. 2. PRODUKTBESCHREIBUNG Der MT-200 ist ein 100V Anpassungsübertrager für das TOA Lautsprechersystem HX-5 und ist sowohl für den Innen-, als auch Außenbetrieb nutzbar. -
Seite 3: Systemaufbau
3. SYSTEMAUFBAU [Oberseite] Einheit: mm (Zoll) [Vorderseite] [Seite] Abdeckun Lautsprecherkabel Länge 60cm o. 23 5/8“ [Unterseite] 4. TECHNISCHE SPEZIFIKATIONEN Leistung 200W Impedanz 100V: 50 Ohm (200W), 83 Ohm (120W), 167 Ohm (60W) Primärwicklung 70 V: 25 Ohm (200W), 50 Ohm (100W), 83 Ohm (60 W), 167 Ohm (30W) Impedanz 8 Ohm Sekundärwicklung... -
Seite 4: Befestigung Des Mt-200 An Der Rückplatte
5.2. Befestigung des MT-200 an der Rückplatte Befestigen Sie den MT-200 wie nachfolgend in den Abbildungen (A) und (B) dargestellt. Achtung: Bei Benutzung des MT-200 in Verbindung mit einem HX-5B-WP oder HX-5W-WP beachten Sie bitte die Neigung des Lautsprechers um die Wetterfestigkeit sicherzustellen. Tipp:... -
Seite 5: Anschluss
Anpassungsübertrager MT-200 Abdeckung Sechskantschraube Unterlegscheibe M8x15 (Zubehör) Rückplatte 6. ANSCHLUSS Schritt 1: Entfernen Sie die Abdeckung Abdeckung Fixierschraube... - Seite 6 Schritt 2: Anpassen der Primärwicklung. Die Standardeinstellung ist 167 Ohm. Um die Leistung anzupassen schließen Sie bitte das schwarze Kabel an den entsprechenden Anschluss an (siehe Tabelle). Achtung: Stecken Sie nicht die weiße Leitung um (COM). Anschluss 25 Ohm 50 Ohm 83 Ohm 167 Ohm Spannung...
- Seite 7 Schritt 4: Setzen Sie die in Schritt 1 entfernte Abdeckung wieder auf und fixieren Sie diese. Abdeckung Fixierschraube Herausgegeben durch TOA Electronics Europe GmbH Süderstr. 282 D-20537 Hamburg...
