5. INSTALLATION
WARNUNG
Achtung
Bitte beachten Sie, dass der MT-200 Anpassungsübertrager nicht in Verbindung mit dem optionalen
Lautsprecherhaltern HY-WM1, HY-CW2 und HY-ST1 genutzt werden kann.
5.1. Befestigung am HX-5
Befestigen Sie die Rückplatte des HX-5 wie folgt. Weitere Anweisungen finden Sie im Handbuch des HX-5
Lautsprechersystems.

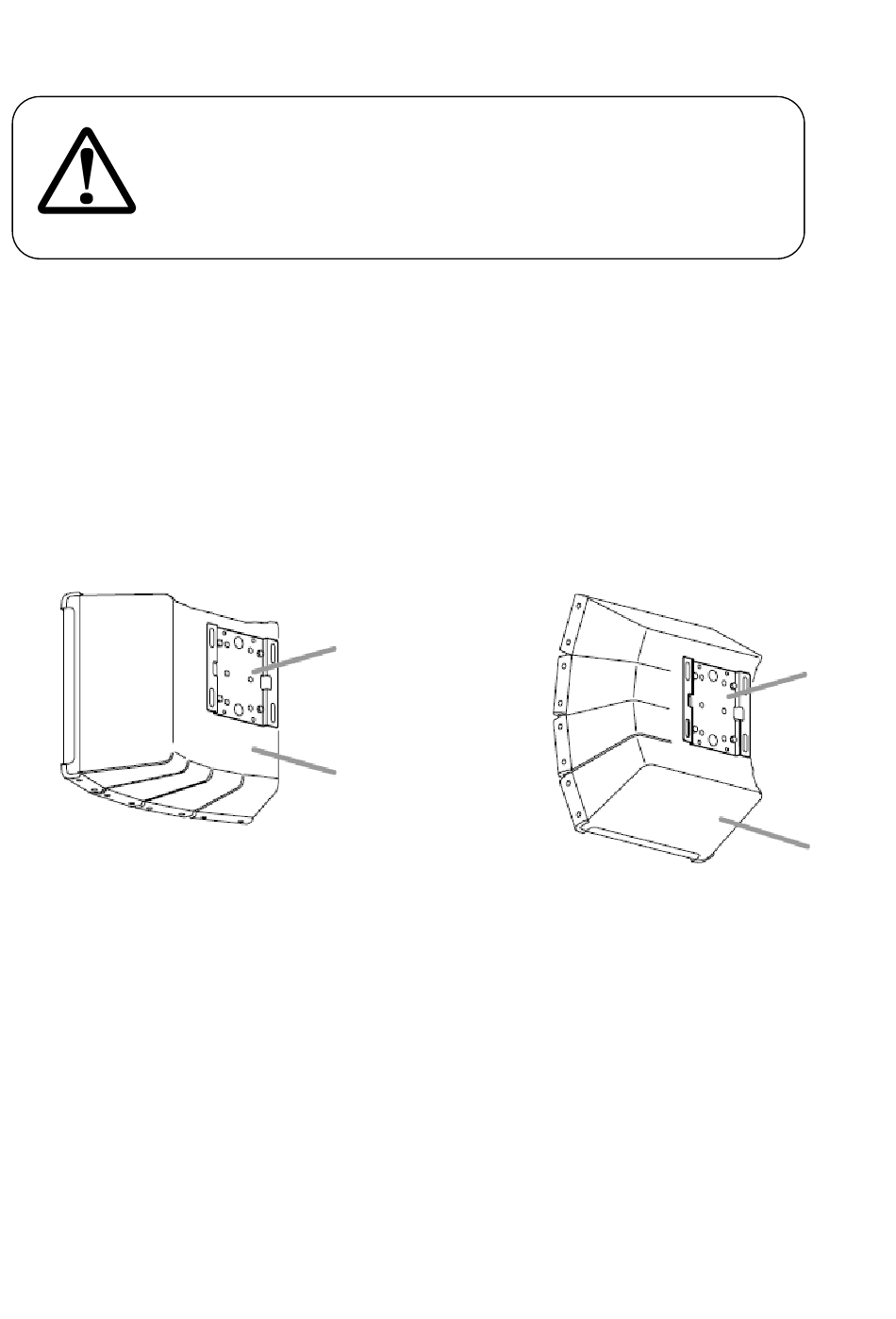

[Befestigung am horizontal angebrachten Lautsprecher]
Werksseitige Befestigung der Rückplatte
5.2. Befestigung des MT-200 an der Rückplatte
Befestigen Sie den MT-200 wie nachfolgend in den Abbildungen (A) und (B) dargestellt.
Achtung:
Bei Benutzung des MT-200 in Verbindung mit einem HX-5B-WP oder HX-5W-WP beachten Sie bitte die
Neigung des Lautsprechers um die Wetterfestigkeit sicherzustellen.
Tipp:
Bei Verwendung des HX-5B oder HX-5W Lautsprechers ist die Ausrichtung des MT-200 frei wählbar.
4
Beigefügte Schrauben können sowohl mit einem
Kreuzschraubendreher, als auch mit einem
Schraubenschlüssel festgezogen werden.
Beachten Sie jedoch, dass wir die Benutzung
eines Schraubenschlüssels empfehlen, um den
korrekten Halt sicherzustellen.
[Befestigung am horizontal angebrachten Lautsprecher]
Rückplatte
HX-5
Montieren Sie die Rückplatte, wie in der
Zeichnung dargestellt.
Rückplatte
HX-5
