Montieren der Ladepritsche
Keine Teile werden benötigt
Maschinen mit einem manuellen
Ladepritschenhub
1.
Drehen Sie Ladepritsche so, dass die
Scharnierhalterung und Stützstange unten sind
(Bild
13).
2.
Heben Sie die Ladepritsche mit der
Hebevorrichtung vorne und hinten an
der Ladepritsche an und fluchten Sie sie
über dem Rahmen der Maschine aus; die
Scharnierhalterung sollte nach hinten zeigen
(Bild
13).
3.
Stellen Sie die Höhe und Stellung der
Hebevorrichtung so ein, dass das kurze Ende
der Stützstange mit dem Arretierungsloch am
Ende des Stützstangenschlitzes im linken
Rahmenkanal oder der Stützstangenhalterung
ausgefluchtet ist
Hinweis:
Sie müssen die Ladepritsche mit der
Hebevorrichtung abwinkeln, um die Stützstange
mit dem Arretierungsloch auszufluchten.
4.
Drehen Sie die Stützstange nach vorne und
stecken Sie das kurze Ende der Stange durch
das Arretierungsloch
5.
Bewegen Sie die Ladepritsche und
die Stützstange nach hinten, bis
die Scharnierhalterung über dem
Hinterrahmenkanal ausgefluchtet ist
14).

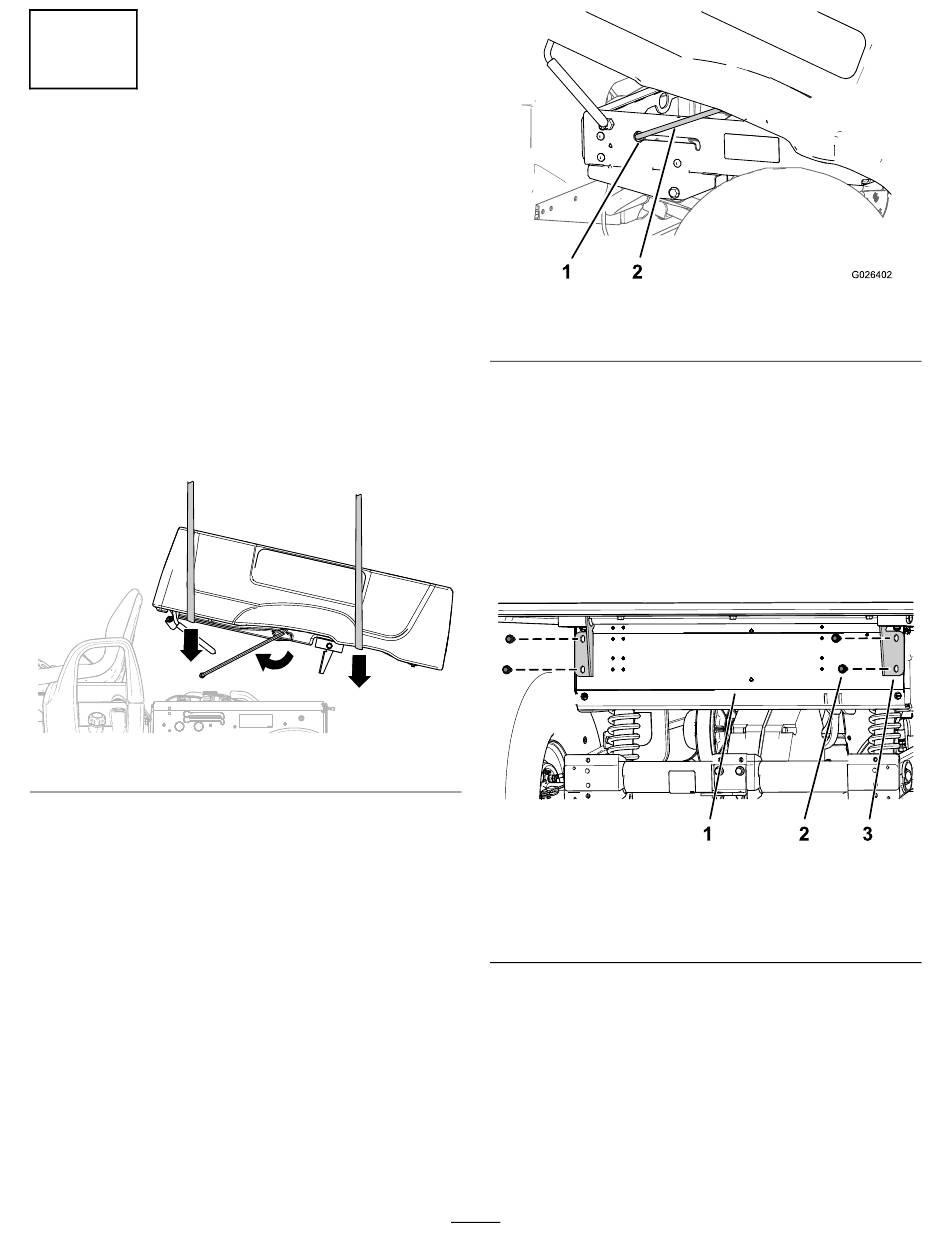

Bild 13
(Bild
13).
(Bild 13
und
14).
(Bild
1. Arretierungsschlitz
6.
Senken Sie die Ladepritsche vorsichtig ab, bis
die Löcher in der Scharnierhalterung mit den
Befestigungslöchern für die Ladepritsche im
Hinterrahmenkanal ausgefluchtet sind
7.
Befestigen Sie die Scharnierhalterung mit den
vier vorher entfernten Bundkopfschrauben (3/8"
x ¾") am Hinterrahmenkanal, wie in
abgebildet.
8.
Ziehen Sie die vier Bundkopfschrauben bis auf
37-45 Nm an.
g226677
1. Hinterrahmenkanal
2. Bundkopfschraube (3/8" x
1")
11
Bild 14
2. Stützstange
(Bild
Bild 15
Bild 15
3. Scharnierhalterung
g026402
15).
g226636
