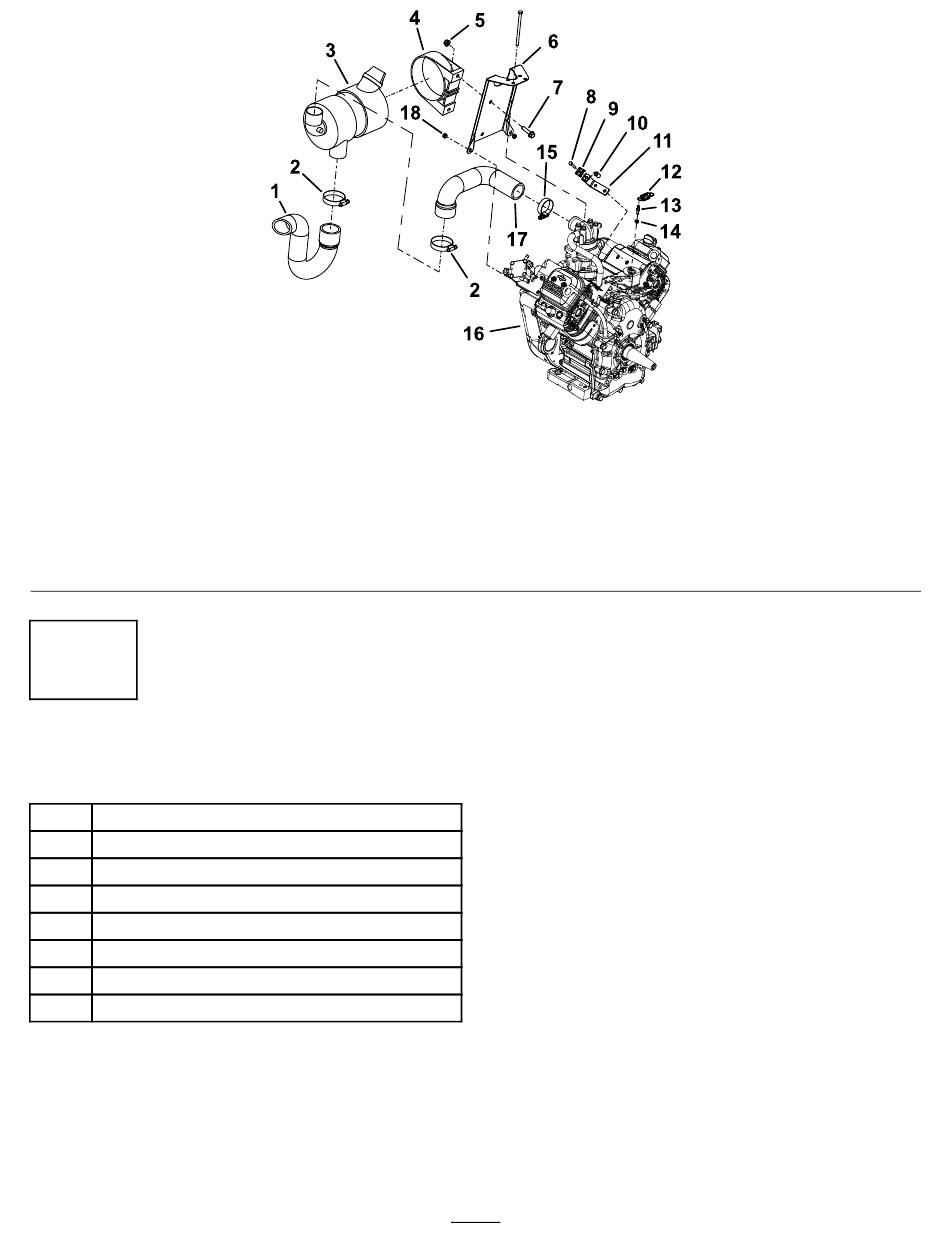

1. Ansaugschlauch
2. Schlauchklemme
3. Luftfilter
4. Befestigungshalterung
5. Mutter
5
Einbauen des Motors
Für diesen Arbeitsschritt erforderliche Teile:
1
Motor
1
Luftansaugschlauch
1
Schlauchklemme, Luftfilterseite
1
Schlauchklemme, Motorseite
1
Luftfilterhalterung
2
Schraube
2
Sicherungsmutter
2
Mutter
Verfahren
Beziehen Sie sich für diesen Schritt auf
Bild 9
1.
Befestigen Sie die Anschlussstücke des
Ölschlauchs in der Seite des Motors.
6. Luftfilterhalterung
7. Schraube
8. Kabelhalterungsschraube
9. Klemmschraube
10. Gewindeeinsatz
Bild 8
und
Bild 9
11. Kabelhalterung (Choke)
12. Feder
13. Kugelbolzen
14. Federhalter
15. Schlauchklemme
(Motorseite)
Hinweis:
Befestigen Sie den Krümmer in
der unteren Drosselblende und das gerade
Anschlussstück in der oberen Drosselblende.
2.
Befestigen Sie den Luftfilter an der
Luftfilterhalterung.
3.
Befestigen Sie die Luftfilterhalterung am Motor
und befestigen Sie den Luftansaugschlauch mit
den mitgelieferten Schlauchklemmen.
4.
Befestigen Sie einen kurzen Kettenabschnitt
zwischen zwei Hebestellen am Motor und
befestigen Sie die Hebevorrichtung in der Mitte
der Kette.
5.
Senken Sie den Motor langsam in die Maschine
ab. Eine Person sollte die Hebevorrichtung
bedienen und eine andere Person sollte den
Motor in den Rahmen führen.
Hinweis:
Die Kurbelwelle sollte nach dem
Einbau zur rechten Seite der Maschine zeigen.
6.
Schrauben Sie den Kugelbolzen und den
Federhalter in den Motor ein und befestigen Sie
die Feder.
7.
Befestigen Sie das Chokekabel und den
Bowdenzug sowie die Kabelhalterungen am
Motor.
8
16. Motor
17. Luftansaugschlauch
18. Sicherungsmutter
g226803
