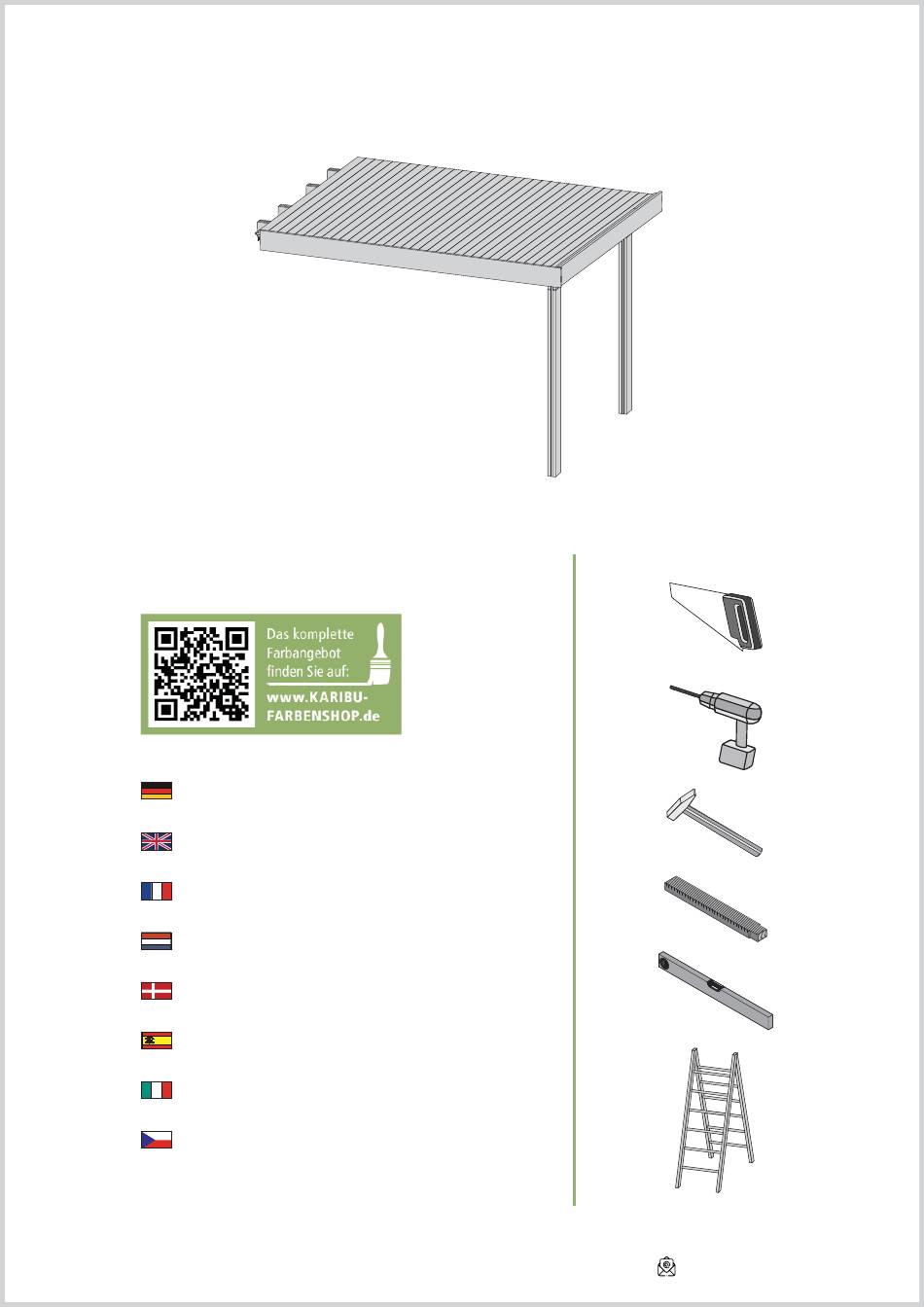

- Seite 1 20.10.2021 89222 31342 Aufbauanleitung Building Instructions notice de montage montagehandleiding Montagevejledning Instrucciones de construcción Istruzioni per il montaggio Montážní návod Karibu Holztechnik GmbH Eduard-Suling-Str. 17 28217 Bremen info@karibu.de ● ●...
- Seite 2 Vergleichen Sie zuerst die Material-liste mit Confrontate questa distinta materiali Vergelijk eerst de lijst van materialen Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass prima con il contenuto del pacchetto! Vi preghiamo di met de inhoud van uw pakket! Reclamaties kunnen Beanstandungen nur im nicht aufgebauten Zustand comprendere che eventuali reclami possono essere alleen in behandeling worden genomen zolang de...
- Seite 3 3x B 5 3x B 5 3x B 5 3x B 5...
- Seite 4 2 0 0 5 m m Ø3 mm 4×70 Bündig! Flush! Affl eurement! Gelijk! B 4 (2005) I fl ugt! Aras! Combacia! Stejný ! 140mm 1888mm 140mm 1986mm B 4 (2005) B 4 (2005)
- Seite 5 A 3/4/3 A 3/4/3 3000 3170 A 3/4/3 (1888mm) A 3/4/3 (1986mm)
- Seite 6 Ø3 mm 4×70 Bündig! Flush! Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Stejný ! 3 x B 5 Ø3 mm 4×70...
- Seite 7 Ø3 mm 4×25 3 x B 5 475mm 3 x B 5 3 x B 5 475mm 3 x B 5 90°...
- Seite 8 280x 388 mm 185 mm 388 mm Bündig! Flush! Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Stejný !
- Seite 9 Ø3 mm 4×30 B 1 (A) Achtung, dies ist nur ein Verlegebeispiel! Nicht im Lieferumfang enthalten Note! This description is only an example! Niet bijgeleverd Attention, il s’agit uniquement d’un exemple de pose! Not included Let op, dit is slechts een montagevoorbeeld! Non comprises dans la livraison No forman parte del suministro Bemærk, dette er kun et monteringseksempel!
- Seite 10 c a 1 0 c 1 0 c m 5 c m 1 0 c m Nicht im Lieferumfang enthalten! Vor Feuchtigkeit schützen! Not included! Protect from moisture! Non comprises dans la livraison! Protéger de l‘humidité! Niet bijgeleverd! Beschermen tegen vocht! Ikke inkluderet! Beskyt imod fugt! No forman parte del suministro! Protegerlo de la humedad! Non incluso! Proteggere dall‘umidità!
- Seite 11 B 1 (A) Ø3 mm 4×30 Ø3 mm 4×30 B 1 (A) Bündig! ( ) 04 Flush! Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Stejný ! Ø3 mm 4×50...
