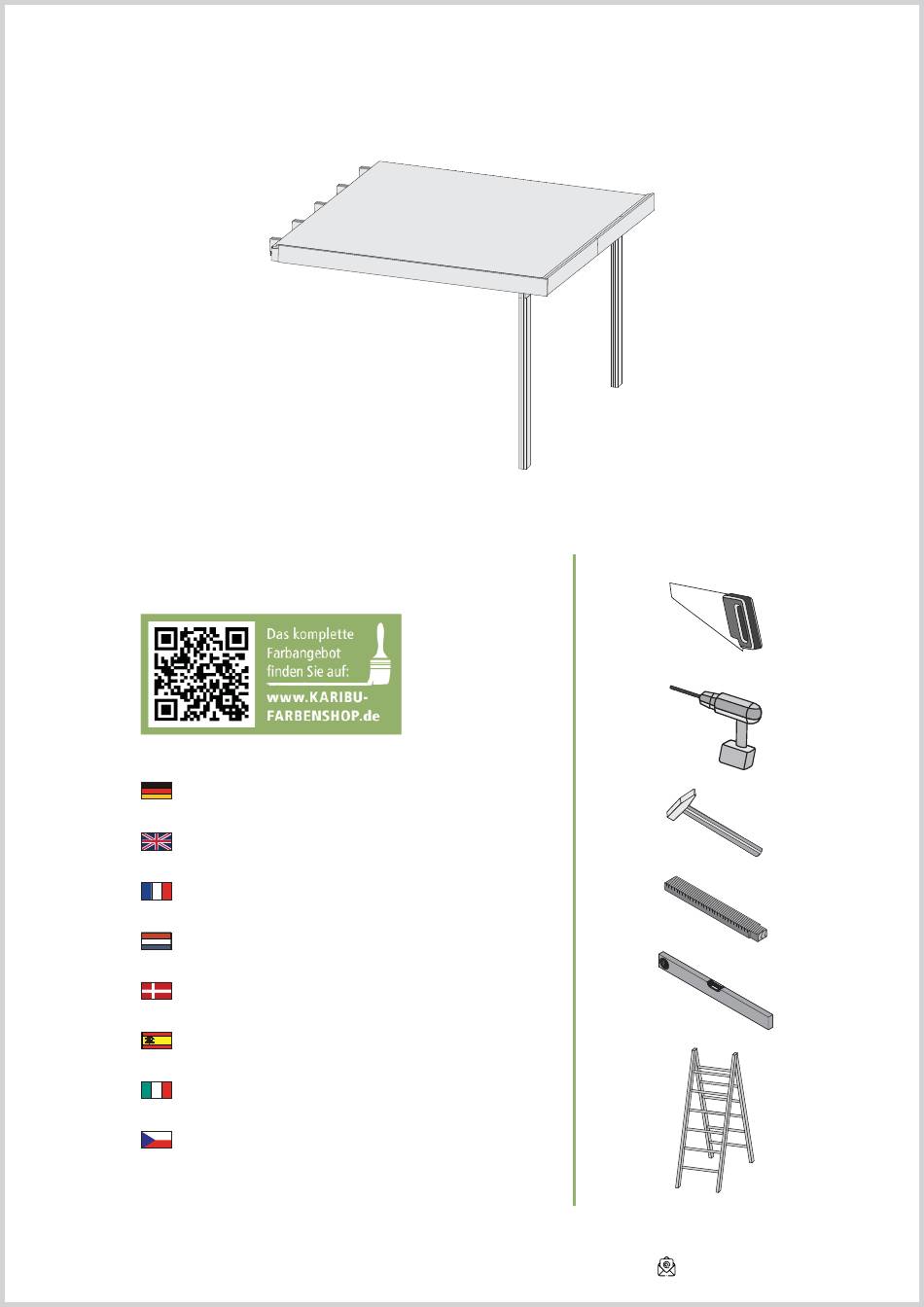

- Seite 1 16.12.2021 31300 31301 Aufbauanleitung Building Instructions notice de montage montagehandleiding Montagevejledning Instrucciones de construcción Istruzioni per il montaggio Montážní návod Karibu Holztechnik GmbH Eduard-Suling-Str. 17 28217 Bremen info@karibu.de ● ●...
- Seite 2 Vergleichen Sie zuerst die Material-liste mit Vergelijk eerst de lijst van materialen met de Confrontate questa distinta materiali prima Ihrem Paketinhalt! Bitte haben Sie Verständnis, dass inhoud van uw pakket! Reclamaties kunnen alleen in con il contenuto del pacchetto! Vi preghiamo di Beanstandungen nur im nicht aufgebauten Zustand behandeling worden genomen zolang de onderdelen comprendere che eventuali reclami possono essere...
- Seite 3 Übersicht overzicht sondaggio sondaggio Overview Overview undersøgelse přehled přehled enquête estudio estudio...
- Seite 4 Ø3 mm 4×70 Ø3 mm 4×70...
- Seite 5 130x Ø3 mm 4×70 Bündig! Flush! Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Stejný ! Seitenwand Side wall paroi latérale zijwand sidevæg pared lateral parete laterale boční stěna 1 4 0 m m F 3 + F 4 + F 3 1 4 0 m m F 3 + F 4 + F 3...
- Seite 6 Ø3 mm 4×70 F 7 + F 6 + F 7 F 3 + F 4 + F 3 F 3 + F 4 + F 3 2960 mm 3010 mm 40 mm...
- Seite 7 Bündig! Flush! Affl eurement! Gelijk! Ø3 mm 4×35 I fl ugt! Aras! Combacia! Stejný ! 90° 90° Draufsicht Top view 90° vue de dessus bovenaanzicht vista desde arriba 90° vista desde arriba vista dall‘alto půdorys 90°...
- Seite 8 Montage Dach Toit de montage Techo de montaje Montáž střechy Mounting roof Montage dak Tetto di montaggio Montering tag Schmale Seite nach außen Narrow side out ~360x Côté étroit sur Smalle zijde out Lado estrecho hacia fuera Narrow lato fuori Úzké...
- Seite 9 Montage Dach Toit de montage Techo de montaje Montáž střechy Mounting roof Montage dak Tetto di montaggio Montering tag Schmale Seite nach außen Lado estrecho hacia fuera Narrow side out Narrow lato fuori Côté étroit sur Úzké boční out Smalle zijde out Bündig! Flush! Affl...
- Seite 10 F 1 (C) Rückseite back arrière achterkant bagtil trasero posteriore zadní Ø3 mm 4×30 F 1 (C) Achtung, dies ist nur ein Verlegebeispiel! Nicht im Lieferumfang enthalten Note! This description is only an example! Not included Attention, il s’agit uniquement d’un exemple de pose! Non comprises dans la livraison Let op, dit is slechts een montagevoorbeeld! Niet bijgeleverd...
- Seite 11 Montage Bitumendachbelag Montage Bitumendachbelag Montage de toiture en bitume Montage bitumen underpap Montage bitumen underpap Copertura bituminosa Roofi ng felt installation Montage dakvilt Montaje de tela asfáltica montáž střešní krytiny montáž střešní krytiny Achtung, dies ist nur ein Verlegebeispiel! Die Anzahl der Bahnen richtet sich nach Ihrer Hausgröße. Verbindungen zwischen den Bahnen sind mit einer Überlappung von ca. 10 cm auszuführen. Das Dach ist nicht begehbar.
- Seite 12 c a 1 0 c 1 0 c m 5 c m 1 0 c m Nicht im Lieferumfang enthalten! Vor Feuchtigkeit schützen! Not included! Protect from moisture! Non comprises dans la livraison! Protéger de l‘humidité! Niet bijgeleverd! Beschermen tegen vocht! Ikke inkluderet! Beskyt imod fugt! No forman parte del suministro! Protegerlo de la humedad! Non incluso! Proteggere dall‘umidità!
- Seite 13 Ø3 mm 4×30 F 1 (C) Ø3 mm 4×30 Bündig! Flush! Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Stejný !
- Seite 14 Ø3 mm 4×50 Bündig! Flush! Affl eurement! Gelijk! I fl ugt! Aras! Combacia! Stejný !
