ACCTPFBDPK

Quick Reference/ Kurzanleitung

Scope of Supply/ Lieferumfang

1 pcs./ Stück packaging/ Verpackung

1 pcs./ Stück quick reference/ Kurzanleitung

1 pcs./ Stück Software CD

1 pcs./ Stück profibus-interface cable preassembled/

Profibus-Interface-Kabel vormontiert

1 pcs./ Stück cable gland M12x1,5/ Kabelverschraubung M12x1,5

1 pcs./ Stück Profibus-DPv1-interface / Profibus-DPv1-Interface

2 pcs./ Stück screw M3x5/ Schraube M3x5



Please take the Profibus-DPv1-interface out from the packaging and install the M12-electronic box onto the lower left and the cable

connection onto the upper left position of the CT-box. Plug the Profibus-DPv1-interface into the place provided, which is located beside

the display (Fig. 1). In the correct position the holes of the Profibus-DPv1-interface match with the thread holes of the CT box. Now

press the Profibus-DPv1-interface down to connect it with the CT.



Use both M3x5 screws for fixing the interface. Plug the preassembled Profibus-DPv1-interface cable with the terminal block into the

male connector of the Profibus-DPv1-interface. In case you want to use the delivered cable gland M12x1,5 for the Profibus cable, the

terminal block has to be disassembled/ assembled.



Make sure the wiring is correct (Table 1).

NOTE: For industrial installations it is recommended to connect the shield of the Profibus-cable with the electronics housing

(inside the cable gland).

The CT always needs an external power supply for operation.

Profibus-DPv1-Accessory-Kit

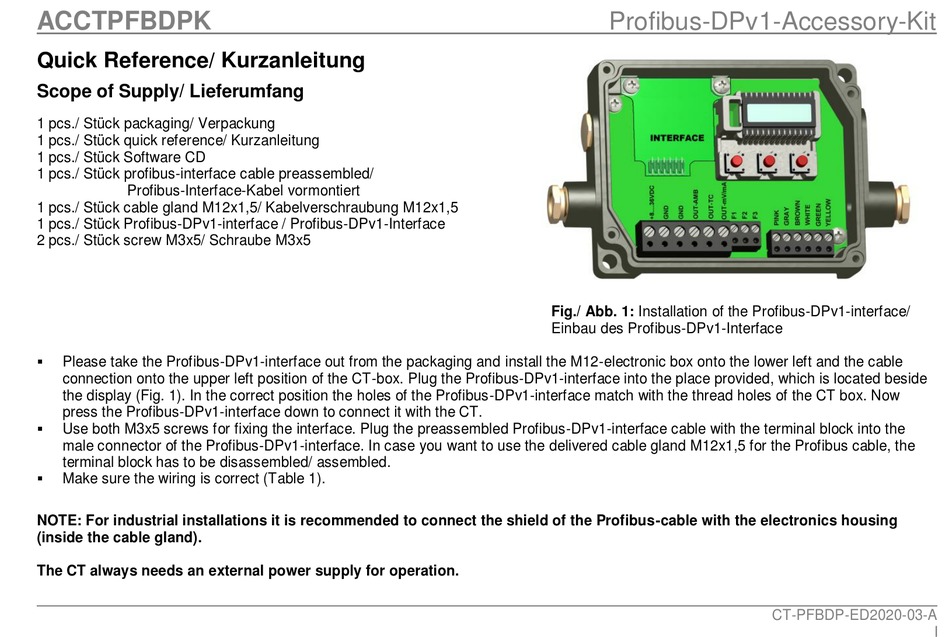

Fig./ Abb. 1: Installation of the Profibus-DPv1-interface/

Einbau des Profibus-DPv1-Interface

CT-PFBDP-ED2020-03-A
