Pevino PBI58S-EE Bedienungsanleitung
Verwandte Anleitungen für Pevino PBI58S-EE
Inhaltszusammenfassung für Pevino PBI58S-EE

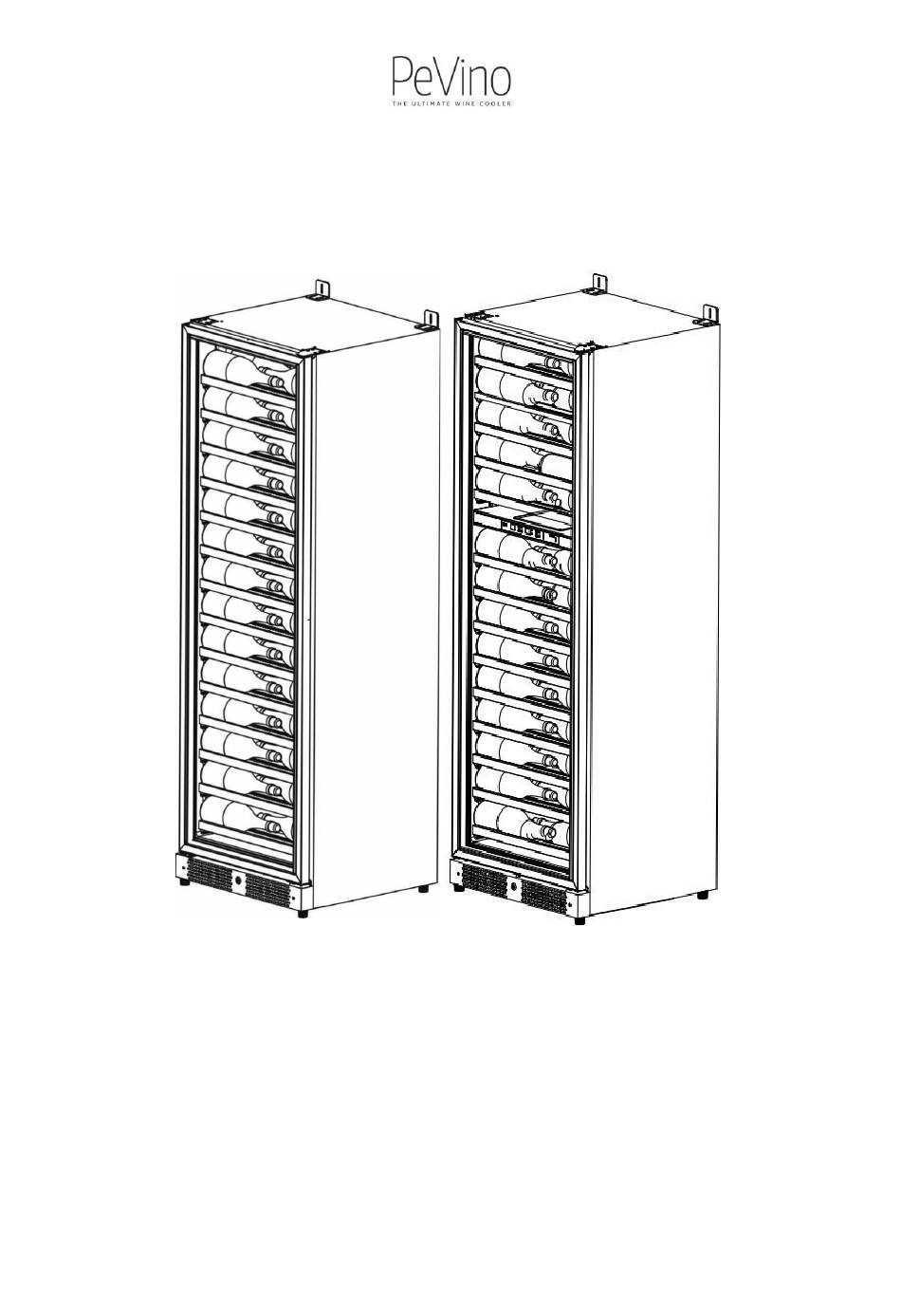

- Seite 1 WINE COOLER USER GUIDE PeVino – PBI58S-EE PeVino – PBI100S-EE PeVino – PBI58D-EE PeVino – PBI100D-EE (Dansk: s. 21 Deutsch: s. 41) www.pevino.com...
- Seite 7 Free Standing...
- Seite 8 PBI100S-EE & PBI100D-EE Build In...
- Seite 9 Free Standing...
-
Seite 10: Wall Mounting
WALL MOUNTING... - Seite 11 DOOR OPENING ANGLE AND DIMENSIONS PBI58S-EE & PBI58D-EE...
- Seite 12 PBI100S-EE & PBI100D-EE...
- Seite 21 VINKØLESKAB BRUGSANVISNING PeVino – PBI58S-EE PeVino – PBI100S-EE PeVino – PBI58D-EE PeVino – PBI100D-EE www.pevino.com...
- Seite 27 Fritstående...
- Seite 28 PBI100S-EE & PBI100D-EE Indbygning...
- Seite 30 VÆGMONTERING...
- Seite 31 Døråbning – vinkel og dimensioner PBI58S-EE & PBI58D-EE...
- Seite 32 PBI100S-EE & PBI100D-EE...
- Seite 41 WEINKÜHLSCHRANK BEDIENUNGSANLEITUNG PeVino – PBI58S-EE PeVino – PBI100S-EE PeVino – PBI58D-EE PeVino – PBI100D-EE www.pevino.com...
-
Seite 42: Tipps Zur Sicherheit
DANKE FÜR IHREN KAUF EINES WEINKÜHLSCHRANKS VON PEVINO. BITTE LESEN UND BEFOLGEN SIE VOR DER NUTZUNG ALLE SICHERHEITSREGELN UND BEDIENUNGSANWEISUNGEN. ACHTUNG Änderungen in diesem Dokument können ohne Vorankündigung erfolgen. Tipps zur Sicherheit Vor der Inbetriebnahme des Geräts muss es korrekt platziert und gemäß dieser Anleitung installiert sein. - Seite 43 GEFAHR • Das Gerät muss von zwei oder mehr Personen verschoben und installiert werden. Andernfalls können Rückenschäden oder andere Verletzungen auftreten. • Um eine korrekte Belüftung des Geräts zu gewährleisten, darf auf der Vorderseite nichts im Weg stehen. Entscheiden Sie sich für einen gut belüfteten Bereich mit Temperaturen von über 10 °C und unter 38 °C.
- Seite 44 werden. Es müssen sofort alle verschlissenen oder anderweitig beschädigten Stromkabel repariert oder ausgetauscht werden. Verwenden Sie keine Leitung mit Rissen oder Schäden in Längsrichtung oder an beiden Enden. Wenn das Gerät verschoben wird, muss darauf geachtet werden, dass die Leitung nicht beschädigt wird.
-
Seite 45: Diagramm Und Beschreibung
Diagramm und Beschreibung Obere Zone Untere Zone Ein / aus auf / ab Celsius / Fahrenheit Auswahl oben / unten 1. Bedienpanel 2. Ausziehbare Regalböden 3. Lüftungsgitter vorne 4. Türscharnier 5. Verstellbare Füße 6. Griff (Griffe sind separat erhältlich) 7. Schloss 8. - Seite 46 Installationsanleitung • VOR DER NUTZUNG: • Die Innen- und Außenverpackung entfernen. • Bevor das Gerät an die Stromversorgung angeschlossen wird, muss es ca. 2 Stunden aufrecht stehen. So wird das Risiko von Fehlern am Kühlsystem durch die Handhabung während des Transports reduziert. •...
-
Seite 47: Einbau
Installationsanweisungen Dies ist ein freistehender und eingebauter Weinkühler. Bitte folgen Sie der Installationsskizze. PBI58S-EE & PBI58D-EE Einbau... - Seite 48 Freistehend...
- Seite 49 PBI100S-EE & PBI100D-EE Einbau...
- Seite 50 Freistehend Achtung: Stecker und Kontakt müssen nach der Installation zugänglich sein.
-
Seite 51: Wandmontage
WANDMONTAGE... -
Seite 52: Türöffnung - Winkel Und Abmessungen
Türöffnung – Winkel und Abmessungen PBI58S-EE & PBI58D-EE... - Seite 53 PBI100S-EE & PBI100D-EE...
-
Seite 54: Wenden Der Tür
Wenden der Tür Schritt 1: Das Scharnier rechts oben entfernen, um die Tür zu entfernen. Schritt 2: Das untere Gitter entfernen und das untere Scharnier austauschen. Schritt 3: Die Tür am Scharnier links unten befestigen, anschließend das Scharnier links oben befestigen. Die Scharnierabdeckung oben befestigen. -
Seite 55: Einstellung Der Temperatur
Anweisungen Der Weinkühlschrank muss in einem Bereich aufgestellt werden, in dem die Umgebungstemperatur 10-38 Grad Celsius beträgt. Falls die Umgebungstemperatur darüber oder darunter liegt, kann die Leistung des Geräts beeinträchtigt werden. Falls Sie beispielsweise die Einheit an einen extrem kalten oder warmen Ort platzieren, kann dadurch die Innentemperatur schwanken. - Seite 56 Sie können die gewünschte Temperatur durch das Betätigen von UP oder DOWN einstellen. Wenn Sie die Tasten zum ersten Mal betätigen, zeigt das LED-Display die Temperatur an, auf die der Weinkühlschrank ursprünglich eingestellt worden war. Durch jedes Betätigen der Taste wird die Temperatur um ein Grad in die gewünschte Richtung justiert.
-
Seite 57: Pflege Und Wartung
Pflege und Wartung Reinigung des Weinkühlschranks: • Schalten Sie das Gerät ab, ziehen Sie den Stecker aus der Steckdose und entfernen Sie alle Gegenstände. • Reinigen Sie die Oberflächen innen mit warmem Wasser und aufgelöstem Backpulver. Die Lösung muss aus ca. 2 EL Backpulver und 0,25 l Wasser bestehen. •... - Seite 58 Die Tür schließt nicht richtig oder die Siehe Problem #6 „Die Tür schließt nicht richtig“ und Dichtung ist nicht korrekt versiegelt. die entsprechenden Lösungen. Die Tür wurde zu lange oder zu häufig Danach den Stecker 5 Stunden lang aus der Steckdose geöffnet.
- Seite 59 Das Material bewegt sich durch Wärme und Es sind keine Maßnahmen erforderlich. Es Kälte; Geräusche aus dem Inneren und verschwindet allmählich. vom Kunststoff. Kupferrohre treffen auf andere Objekte Vorsichtig die Rohrposition ändern. und verursachen Geräusche. Vibrationen der beweglichen Teile werden Es ist normal;...
- Seite 60 lang aus der Steckdose entfernen, darauf warten, dass das Eis verschwindet. Es tropft Kondenswasser von der Glastür Siehe Problem #9 „Kondensatbildung an der Glastür“ auf den Boden. und dessen Lösungen. 10. Auslaufendes Wasser (außerhalb des Das Wasser in der Auffangschale neben Die Abdeckung des Kompressors öffnen und Gehäuses) dem Kompressor läuft über.
- Seite 61 Duft von Holzeinlegeböden. Es ist kein Handeln erforderlich; es verschwindet allmählich. Der Fehlercode U1 oder C1 bedeutet, dass Der Sensor in der UPPER-Zone ist defekt oder der der Sensor in der UPPER-Zone einen Stecker/Stecker mit UP-Kennzeichnung an der Kurzschluss erfahren hat oder dass ein Leiterplatte ist ungenügend angeschlossen.
-
Seite 62: Technische Spezifikationen
Technische Spezifikationen MODEL NR. PBI58S-EE PBI58D-EE PBI100S-EE PBI100D-EE VOLUMEN 213L 209L 362L 355L ABMESSUNGEN 650W*430D*1850H 650W*430D*1850H 650W*630D*1850H 650W*630D*1850H Kompressor mit Kompressor mit Kompressor mit Gebläse Kompressor mit Gebläse KÜHLUNGSART Gebläse mit Gebläse mit mit Luftzirkulation mit Luftzirkulation Luftzirkulation Luftzirkulation KLIMAKATEGORIE...
