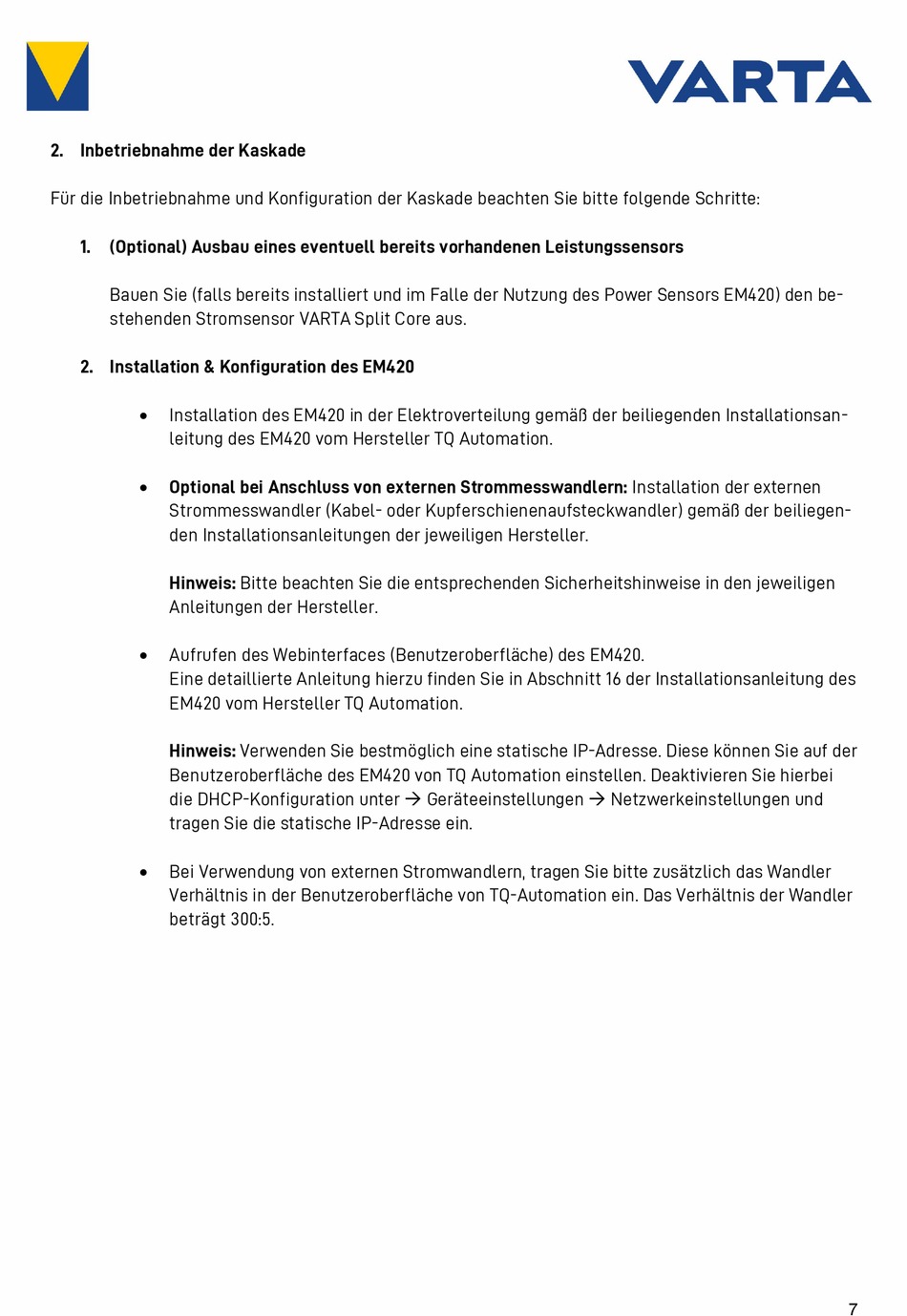

2. Inbetriebnahme der Kaskade
Für die Inbetriebnahme und Konfiguration der Kaskade beachten Sie bitte folgende Schritte:
1. (Optional) Ausbau eines eventuell bereits vorhandenen Leistungssensors
Bauen Sie (falls bereits installiert und im Falle der Nutzung des Power Sensors EM420) den be-
stehenden Stromsensor VARTA Split Core aus.
2. Installation & Konfiguration des EM420
Installation des EM420 in der Elektroverteilung gemäß der beiliegenden Installationsan-
•
leitung des EM420 vom Hersteller TQ Automation.
Optional bei Anschluss von externen Strommesswandlern: Installation der externen
•
Strommesswandler (Kabel- oder Kupferschienenaufsteckwandler) gemäß der beiliegen-
den Installationsanleitungen der jeweiligen Hersteller.
Hinweis: Bitte beachten Sie die entsprechenden Sicherheitshinweise in den jeweiligen
Anleitungen der Hersteller.
Aufrufen des Webinterfaces (Benutzeroberfläche) des EM420.
•
Eine detaillierte Anleitung hierzu finden Sie in Abschnitt 16 der Installationsanleitung des
EM420 vom Hersteller TQ Automation.
Hinweis: Verwenden Sie bestmöglich eine statische IP-Adresse. Diese können Sie auf der
Benutzeroberfläche des EM420 von TQ Automation einstellen. Deaktivieren Sie hierbei
die DHCP-Konfiguration unter Geräteeinstellungen Netzwerkeinstellungen und
tragen Sie die statische IP-Adresse ein.
Bei Verwendung von externen Stromwandlern, tragen Sie bitte zusätzlich das Wandler
•
Verhältnis in der Benutzeroberfläche von TQ-Automation ein. Das Verhältnis der Wandler
beträgt 300:5.
7
