DANSK
AVQ er en selvvirkende flowregulator
hvor et ønsket flow kan indstilles på
regulatoren.

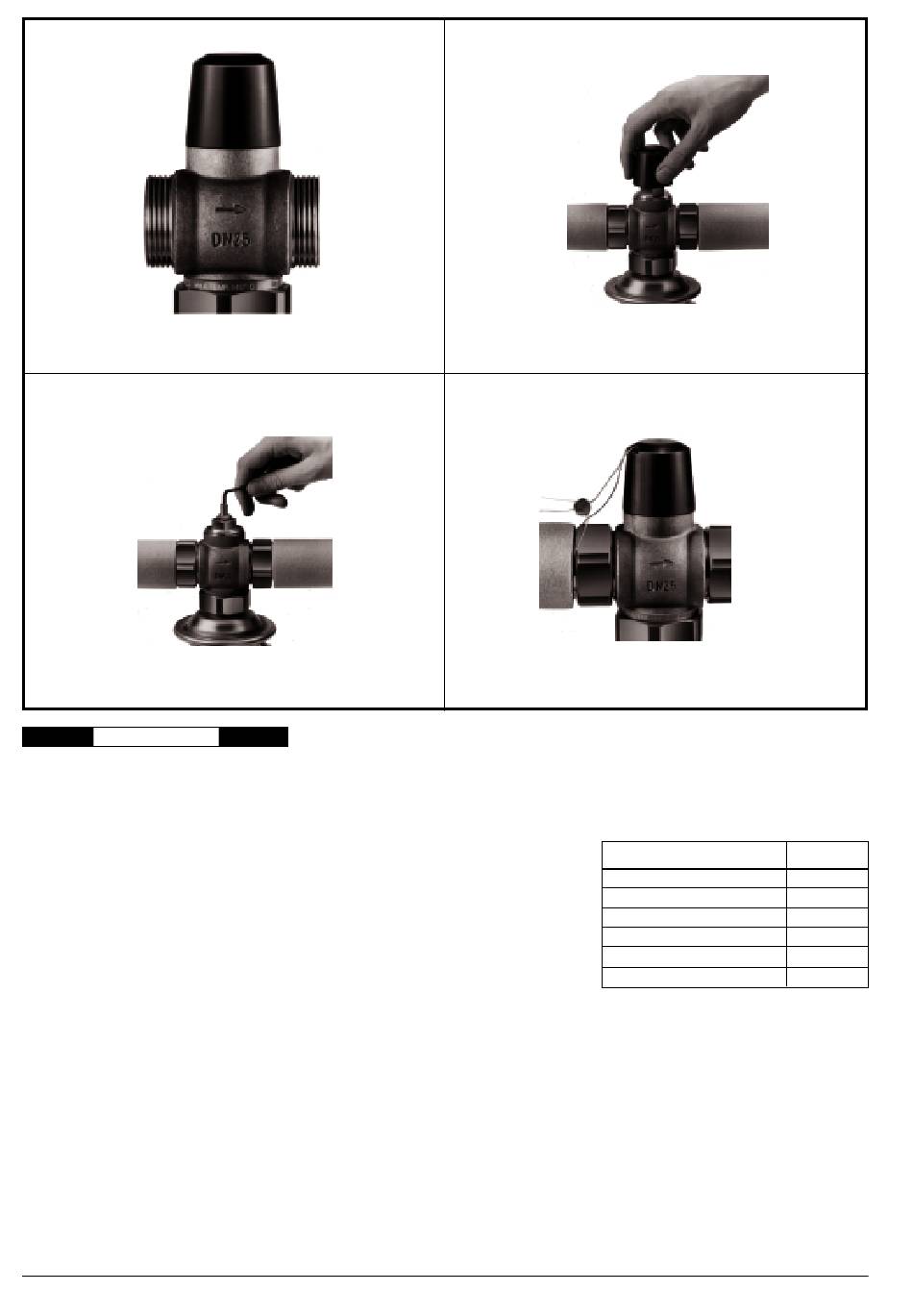

Montering
Regulatoren kan monteres i vilkårlig
stilling, valgfrit i varmeanlæggets
fremløbsledning eller returledning. Gen-
nemstrømningen skal ske i pilens ret-
ning (fig. 4). Der bør monteres et
Danfoss filter type FV før regulatoren,
set i strømningsretningen (fig. 1 og 2 -
AVQ monteret i returledningen).
Igangsætning
Varmeanlægget igangsættes ved først
at åbne langsomt for fremløbsledning-
ens stophane inden der åbnes for retur-
ledningen.
Trykprøvning
Max. prøvetryk: PN 16 = 25 bar,
PN 25 = 40 bar.
7369166-4 SIBC R&D
Indstilling af flow
Alle fjernvarmetilslutninger og evt.
bypass skal være åbne for at kunne
opnå max. flow. Dækhætten skrues af
(fig. 5). Kontramøtrikken løsnes. Deref-
ter drejes indstillingsskruen med uret,
med en 3 mm sekskantnøgle (fig 6), ind-
til skruen er i bund (min. flow). En grov
indstilling af flow'et kan foretages ved at
dreje indstillingsskruen mod uret, så
mange omdrejninger som indstillings-
diagrammet (fig. 3) viser for at opnå det
ønskede flow. Spænd kontramøtrikken
inden dækhætten skrues på igen. Ind-
stillingen kan plomberes (fig. 7).
Fejlfinding
Hvis regulatoren ikke fungerer efter
hensigten, bør det kontrolleres om regu-
latoren er monteret med gennemstrøm-
ningen i pilens retning, samt om regu-
latorens impulsledning er tilstoppet.
5
7
Service
Der må ikke være tryk på anlægget når
regulatoren adskilles. Derfor skal forbin-
delserne til regulatoren afbrydes ved
service.
Reservedele
Betegnelse
Membranenhed til AVQ
Ventilindsats, k
Ventilindsats, k
Ventilindsats, k
Ventilindsats, k
Ventilindsats, k
Best. nr.
003H2305
= 1,6 m
3
/h
003H2310
v
= 2,5 m
3
/h
003H2311
v
= 4,0 m
3
/h
003H2312
v
= 6,3 m
3
/h
003H2313
v
3
= 10,0 m
/h
003H2314
v
VI.55.V5.90 12-1996
