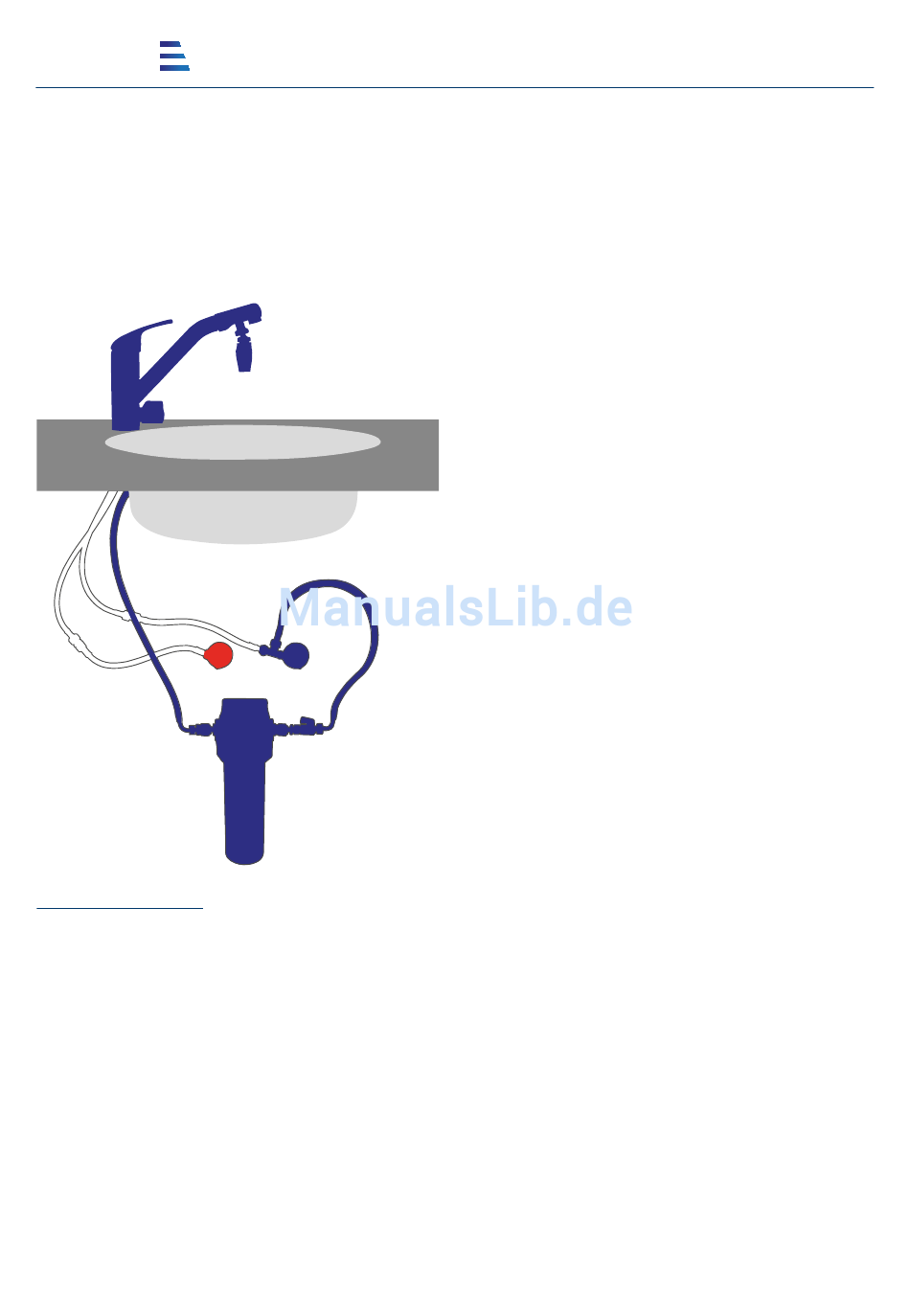

Einbau-Variante B
mit spezieller 3-Wege-Armatur
OUT
Sie benötigen:
Einbau-Filtersystem
spezielle 3-Wege-Armatur
Filtereinsatz
»
35 - 36 mm Loch (je nach Armatur) in der
Spüle oder der Arbeitsplatte.
»
Anschluß an einen drucklosen Boiler nur
in Verbindung mit einer für Niederdruck
geeigneten 3-Wege-Armatur möglich.
24
Die Zahlen in Klammern geben die Teilenummer aus der Übersicht von Seite 21 an
SMART Basic
®
IN
1. Schließen Sie die komplette Wasserzufuhr
(kalt und warm) zur vorhandenen Armatur. Es
darf sich kein Wasser mehr aus der Armatur
entnehmen lassen. Entfernen Sie dann die alte
Armatur. (Falls bisher keine Armatur vorhanden
ist, entfällt dieser Punkt.)
2. Montieren Sie die 3-Wege-Armatur mit dem
beiliegenden Zubehör entsprechend der Zeich-
nung, die der Armatur beiliegt. Nutzen Sie im
Zweifel die Dienstleistung eines Fachmanns.
3. Befestigen Sie die Warmwasserzuleitung der
3-Wege-Armatur am Eckventil für das Warm-
wasser.
4. Schrauben Sie das Spezial-T-Stück (15) auf
das freie Kaltwasser-Eckventil. Befestigen Sie
oben am Spezial-T-Stück die Kaltwasserzulei-
tung der Armatur und am seitlichen Ausgang den
Eingangs-Schlauch (14) des Filtersystems.
5. Befestigen Sie den Ausgangs-Schlauch (9)
am Filterwasser-Schlauch der 3-Wege-Armatur.
Dafür wird evtl. der Doppelnippel (8) benötigt
(Dichtung nicht vergessen!).
6. Installieren Sie den Filtereinsatz wie es in der
separaten „Anleitung Filterwechsel" beschrie-
ben ist.
7. Verbinden Sie den Eingangs- und Ausgangs-
schlauch (9) + (14) mit dem Filtergehäuse in dem
Sie die Steckverbinder (6) und (10) sowie (7) und
(11) ineinander stecken, bis sie einrasten und
sich nicht mehr herausziehen lassen.
8. Montieren Sie das Filtergehäuse an der Wand.
Das Filtersystem ist jetzt fertig installiert und
Sie können es unter Beachtung der „Anleitung
Filterwechsel" in Betrieb nehmen.
