Woom 4 Montageanleitung Seite 2

9 120083 720457

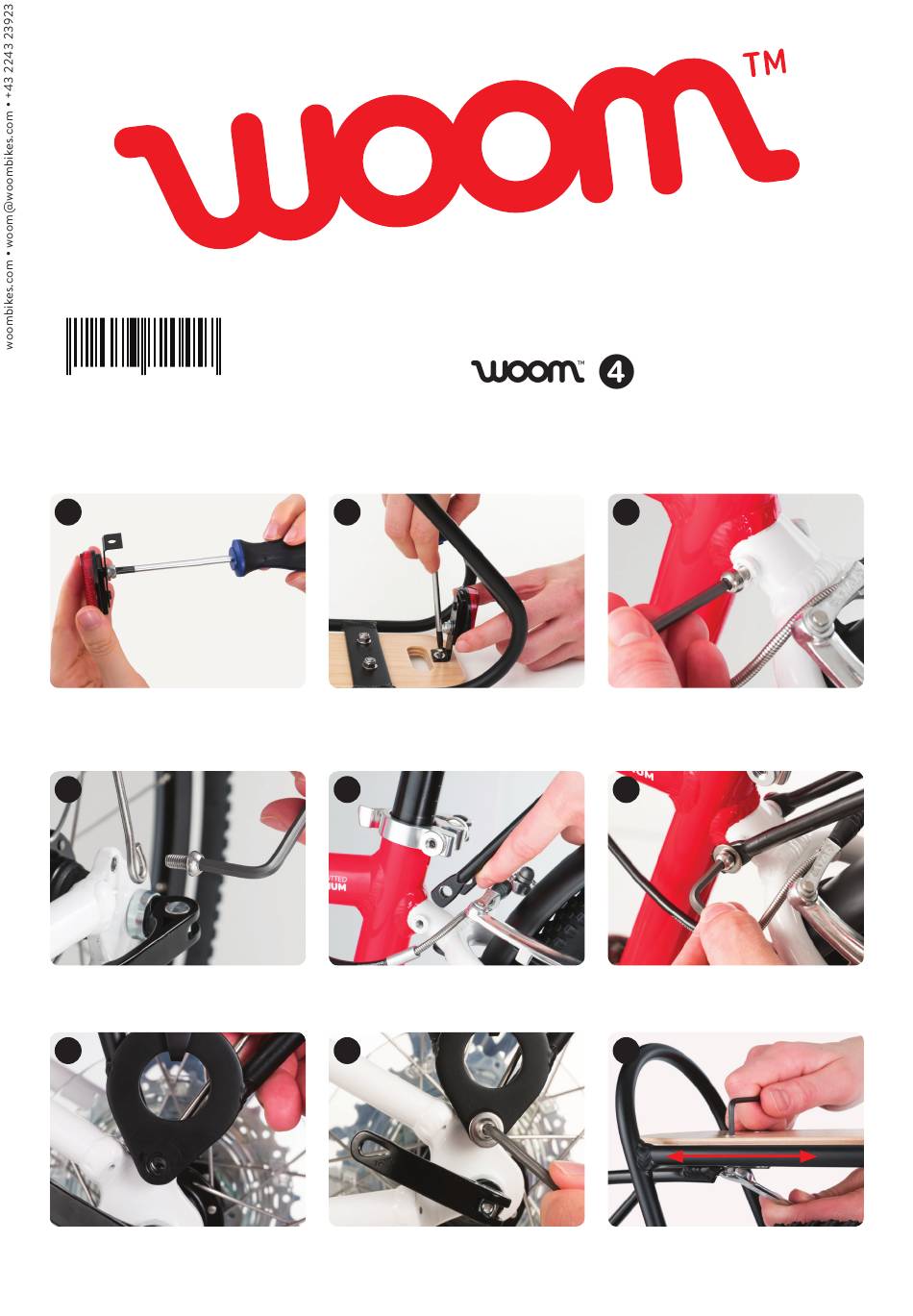

Montage mit Schutzblechen /
1
Fahrradrückstrahler mit seiner eigenen
Schraube und 2 x d mit D an g befestigen
Use D to install bike refl ector with its own
screw and 2 x d on g
4
c lösen mit B + C
Remove c with B + C
7
Bohrungen und Schutzblechhalterung ausrichten
Align both fender and rack holes to the frame hole
Assembly with fenders
2
g mit e + f am Brett mit D anschrauben
Use D to install g with e + f on rack board
5
Gepäckträger positionieren
Align rack
8
Beidseitig a + d mit B befestigen
Use B to install a + d on both sides
BICYCLE RACK
3
Beidseitig Schrauben lösen mit
Remove screws with B on both sides
6
Beidseitig c + d mit B befestigen
Use B to install c + d on both sides
9
Für Feinadjustierung Schraube lösen mit
Minor bolt adjustment with A + C
B
A + C
