1 Sicherheitshinweise

Die Erweiterungs-Platine darf nur von qualifiziertem Fachpersonal installiert und in Betrieb
genommen werden. Lesen sie bitte die Bedienungsanleitung sorgfältig durch und beachten Sie
alle Anweisungen genau. Eine unsachgemäße Installation oder Bedienung des Geräts kann zu
Beschädigungen der Elektronik oder der Maschine führen und Gefahren für die Gesundheit
des Bedienungspersonals zur Folge haben.
Abhängig vom Gefahrenpotential
Sicherheitsmaßnahmen erforderlich, wie z.B. Türverriegelung und Stillstandsüberwachung. In
der Regel müssen solche Sicherheitsfunktionen mit externen Schaltungen rein elektromechanisch realisiert
werden (nicht im Lieferumfang) und dürfen nicht allein von Software und PC-Hardware abhängig sein. Der
Anlagenhersteller, der die Interface-Platine und andere Komponenten zur Gesamtanlage zusammenbaut, und der
Anlagenbetreiber sind für die Einhaltung der gesetzlichen Vorschriften verantwortlich.

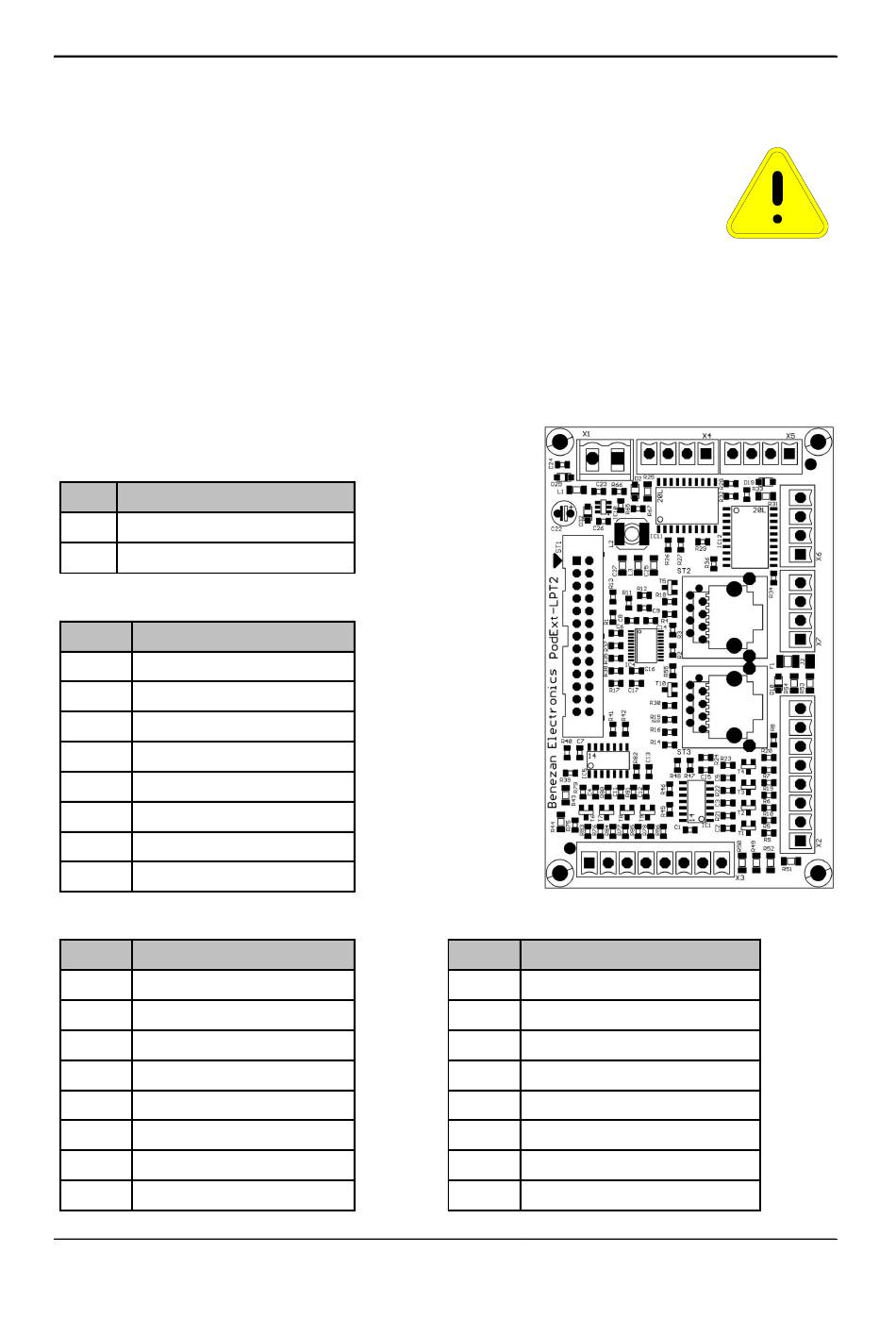

2 Anschlüsse
(Falls nichts anderes angegeben ist, sind die Pins der Klemmen von
links nach rechts bzw. von oben nach unten nummeriert.)
Versorgungsspannung
Nr. Beschreibung
1 +12-24V Eingang (10..36V)
2 0V Masse
Ausgänge
(Klemme X4-X5 oben rechts)
Pin Nr. Belegung
1 0V Masse
2 Ausgang 1 (LPT2 Pin 1)
3 0V Masse
4 Ausgang 2 (LPT2 Pin 14)
5 0V Masse
6 Ausgang 3 (LPT2 Pin 16)
7 0V Masse
8 Ausgang 4 (LPT2 Pin 17)
Ausgänge
(Klemme X6-X7 rechts oben)
Pin Nr. Belegung
1 0V Masse
2 Ausgang 5 (LPT2 Pin 2)
3 0V Masse
4 Ausgang 6 (LPT2 Pin 3)
5 0V Masse
6 Ausgang 7 (LPT2 Pin 4)
7 0V Masse
8 Ausgang 8 (LPT2 Pin 5)
Nicolas Benezan, Stauffenbergstr. 26, 72108 Rottenburg
Tel: 07457/946365 0
der Maschine
(Klemme X1 oben links)
benezan-electronics.de
Installationshandbuch
IO-Erweiterung für CncPod
sind eventuell
Einänge
(Klemme X3 unten links)
Pin Nr. Belegung
1 Versorgung für Schalter
2 Eingang 1 (LPT2 Pin 13)
3 Versorgung für Schalter
4 Eingang 2 (LPT2 Pin 12)
5 Versorgung für Schalter
6 Eingang 3 (LPT2 Pin 10)
7 Versorgung für Schalter
8 Eingang 4 (LPT2 Pin 15)
