Beamicon2 PodExt
Ein/Ausgangs-Erweiterung für
Beamicon2 CncPod
Installationshandbuch
Version 1
VORLÄUFIG
Produktkurzbeschreibung
Die IO-Erweiterung bietet zusätzliche Ein- und Ausgänge für die Beamicon2-CNC-Steuerung. Das Modul wird
mit einem Flachbandkabel an dem zweiten Port des CncPod
1
angeschlossen. Zusammen mit den 4 Achsen des
Breakoutboards (erster Port) können dann bis zu sechs Achsen (Schritt- oder Servomotorantriebe) angesteuert
werden. Die Erweiterung bietet bis zu acht zusätzliche Ausgänge und acht Eingänge mit 24V-Pegel, die für
Sensoren (z.B. Näherungsschalter) und Aktoren (z.B. Relais und Pneumatikventile) verwendet werden können.
1

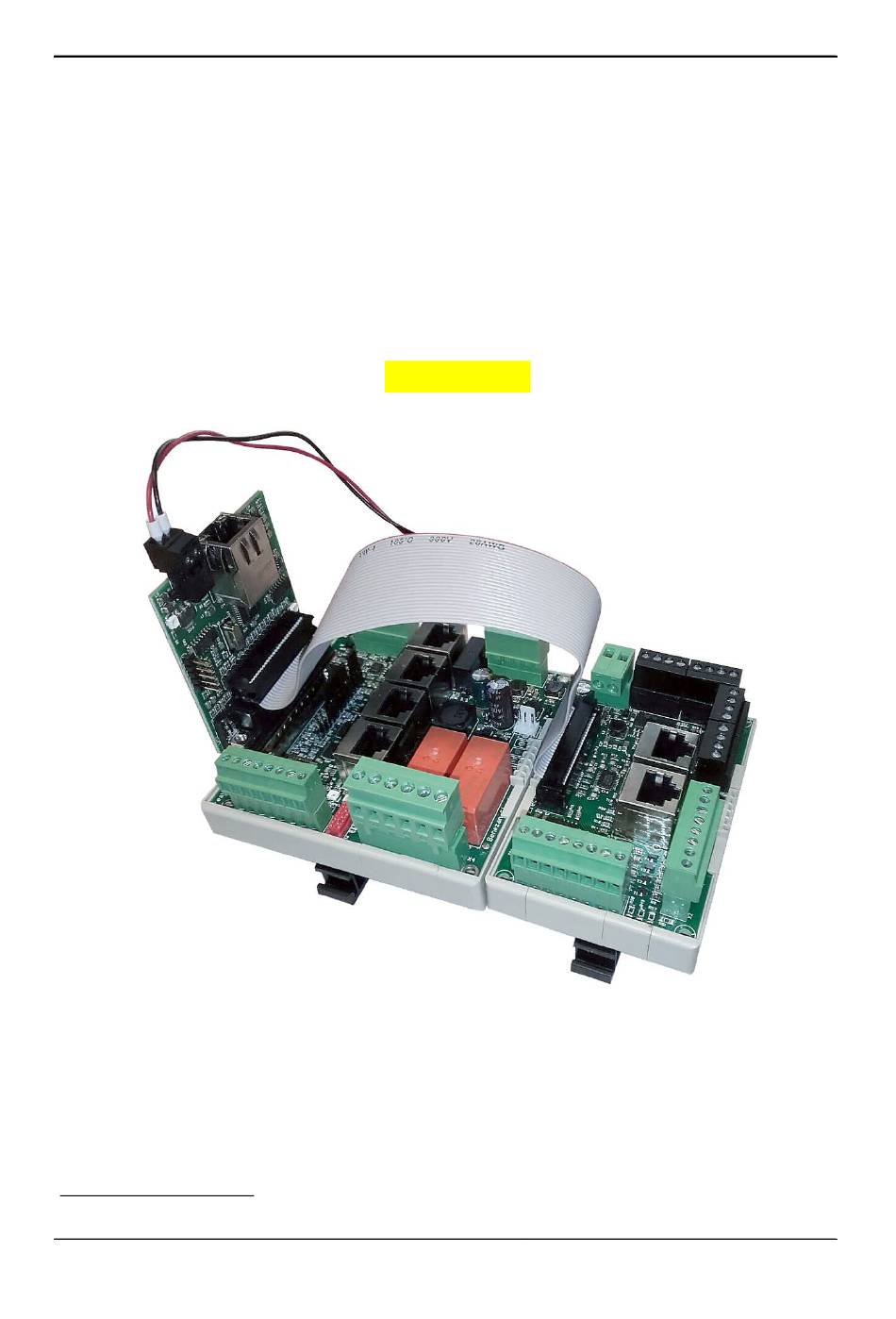

CncPod und Breakoutboard (links im Bild) nicht im Lieferumfang
Nicolas Benezan, Stauffenbergstr. 26, 72108 Rottenburg
Seite 1
Tel: 07457/946365 0
benezan-electronics.de
BeamiPodExt-Installation.odt
20.04.2017
