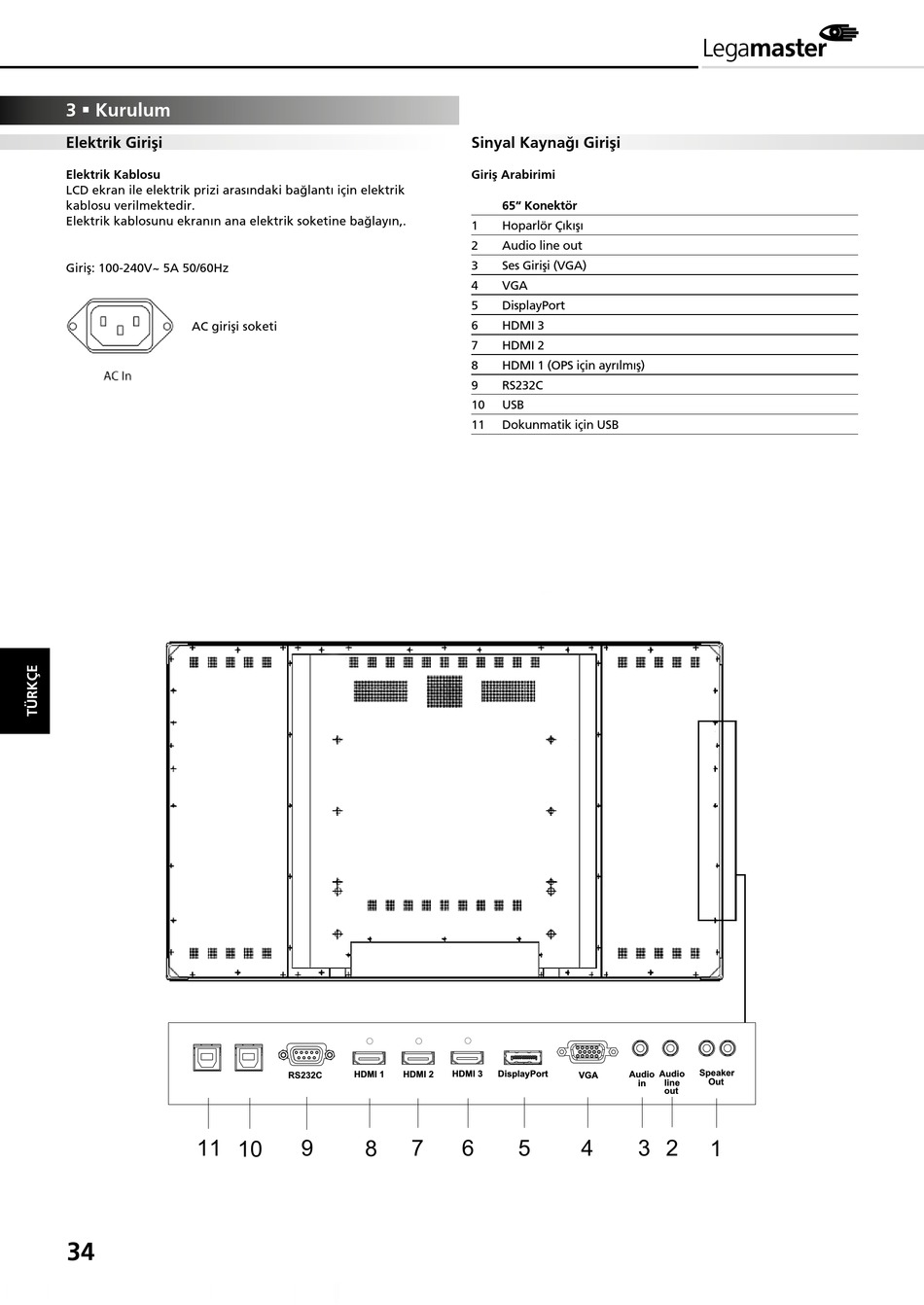

Legamaster 65” EMD Schnellstartanleitung Seite 34

3  Kurulum
Elektrik Girişi
Elektrik Kablosu
LCD ekran ile elektrik prizi arasındaki bağlantı için elektrik
kablosu verilmektedir.
Elektrik kablosunu ekranın ana elektrik soketine bağlayın,.
Giriş: 100-240V~ 5A 50/60Hz
AC girişi soketi
11 10
34
HDMI 1 HDMI 2 HDMI 3
RS232C
9 8 7 6
Sinyal Kaynağı Girişi
Giriş Arabirimi
65" Konektör
1 Hoparlör Çıkışı
2 Audio line out
3 Ses Girişi (VGA)
4 VGA
5 DisplayPort
6 HDMI 3
7 HDMI 2
8 HDMI 1 (OPS için ayrılmış)
9 RS232C
10 USB
11 Dokunmatik için USB
DisplayPort Audio
VGA
in
5 4 3
Speaker
Audio
Out
line
out
2 1
