Legamaster 65” EMD Schnellstartanleitung Seite 13

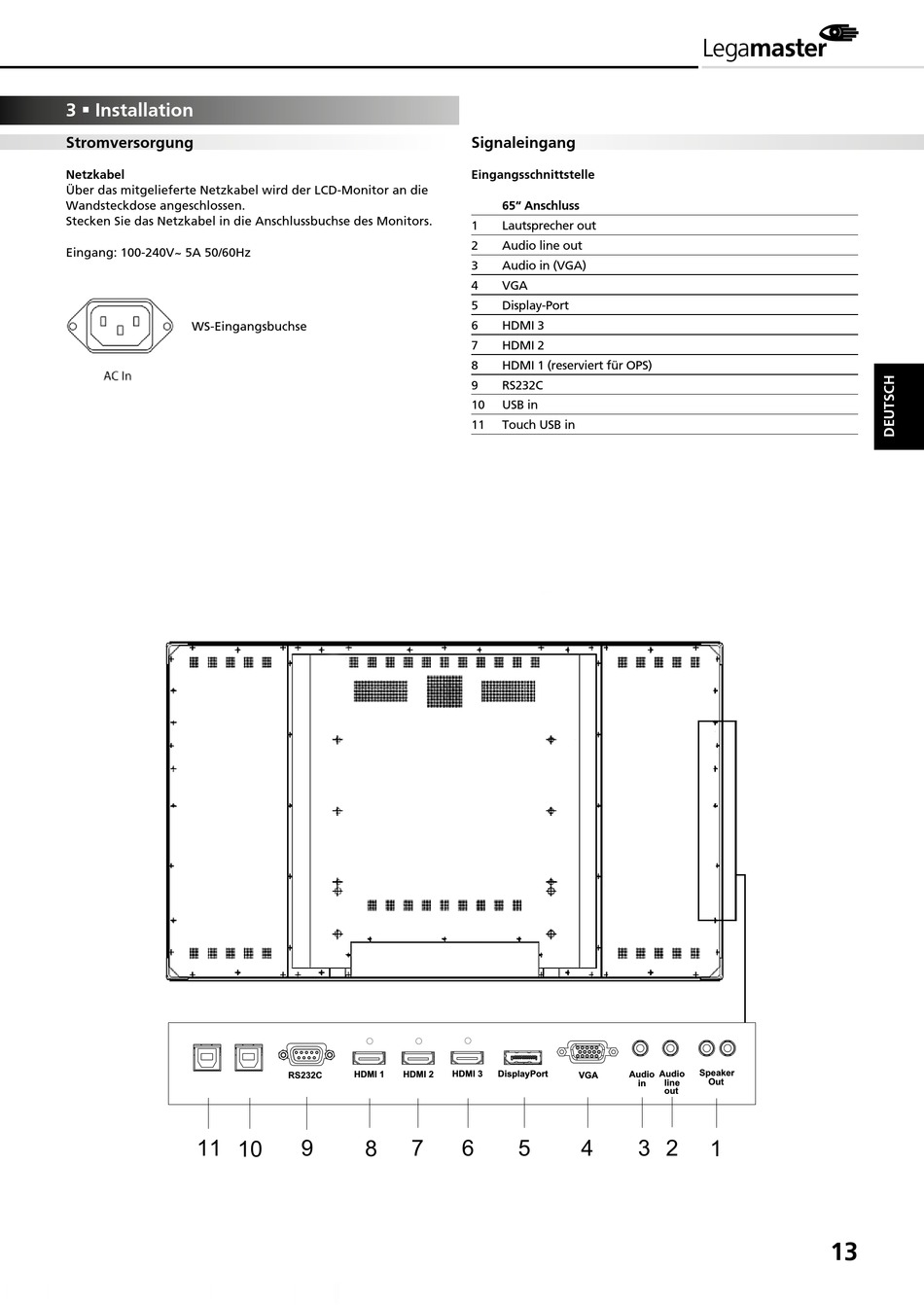

3  Installation
Stromversorgung
Netzkabel
Über das mitgelieferte Netzkabel wird der LCD-Monitor an die
Wandsteckdose angeschlossen.
Stecken Sie das Netzkabel in die Anschlussbuchse des Monitors.
Eingang: 100-240V~ 5A 50/60Hz
WS-Eingangsbuchse
11 10
HDMI 1 HDMI 2 HDMI 3
RS232C
9 8 7 6
Signaleingang
Eingangsschnittstelle
65" Anschluss
1 Lautsprecher out
2 Audio line out
3 Audio in (VGA)
4 VGA
5 Display-Port
6 HDMI 3
7 HDMI 2
8 HDMI 1 (reserviert für OPS)
9 RS232C
10 USB in
11 Touch USB in
DisplayPort Audio
VGA
in
5 4 3
Speaker
Audio
Out
line
out
2 1
13
