Vorbereitung Der Installation; Montage - Wisy Optimaplus Betriebsanleitung

Notüberlauf DN 70 anschließen!
Rohrleitungen spülen
montage Wandgerät im Gebäude
anschluss an die Rohrinstallation
im Gebäude
montage der Unterwasser-Druckpumpe
multigo im Regenspeicher
Schaltbild
mehrpolstecker
ip 67 (Gebäude)
schwarz
6

Vorbereitung der installation

Die Installation der OPTIMAPlus ist durch einen Fachbetrieb auszuführen. Dies
ist die Voraussetzung für die Garantieverpflichtung des Herstellers.
● Das Wandgerät der OptimaPlus mit dem Freien trinkwasser-auslauf
muß oberhalb der Rückstauebene montiert werden. Der Einbau und
Betrieb unterhalb der Rückstauebene erfordert besondere Sicherungs-
maßnahmen!
● Der Notüberlauf (DN 70) des trinkwasser-Nachspeisebehälters ist
sicher und fest an ein abflussrohr (mindestens DN 70) anzu-
schließen. Ein Bodenablauf muss im montageraum vorhanden sein.
● Das Wandgerät der Optimaplus im Gebäude ist mindestens
1 m oberhalb des Zisternenboden-Niveaus zu installieren.
Die Wassersäule zwischen dem Schaltautomaten im Wandgerät und dem
höchsten Betriebspunkt (Verbraucherventil) darf nicht mehr als 15 m betragen!
Bei der Montage des Wandgerätes und der Verlegung der Versorgungsleitungen
ist darauf zu achten, daß keine größere Wärmequelle auf diese Teile einwirkt.
Größere Wärmequellen können zu unbeabsichtigter Druckerhöhung am Schalt-
automaten oder in den Leitungen führen.
Durch Bau- bzw. Montagearbeiten verschmutzte Rohrleitungen oder Schläu-
che müssen vor dem Anschluß an die Anlagenteile gereinigt bzw. gespült wer-
den! Vor dem Anschluss des Wandgerätes und der Unterwasserpumpe an die
Schläuche bzw. Rohrleitungen müssen die Sicherungsstopfen an den An-
schluss-Stutzen der Geräte entfernt werden!

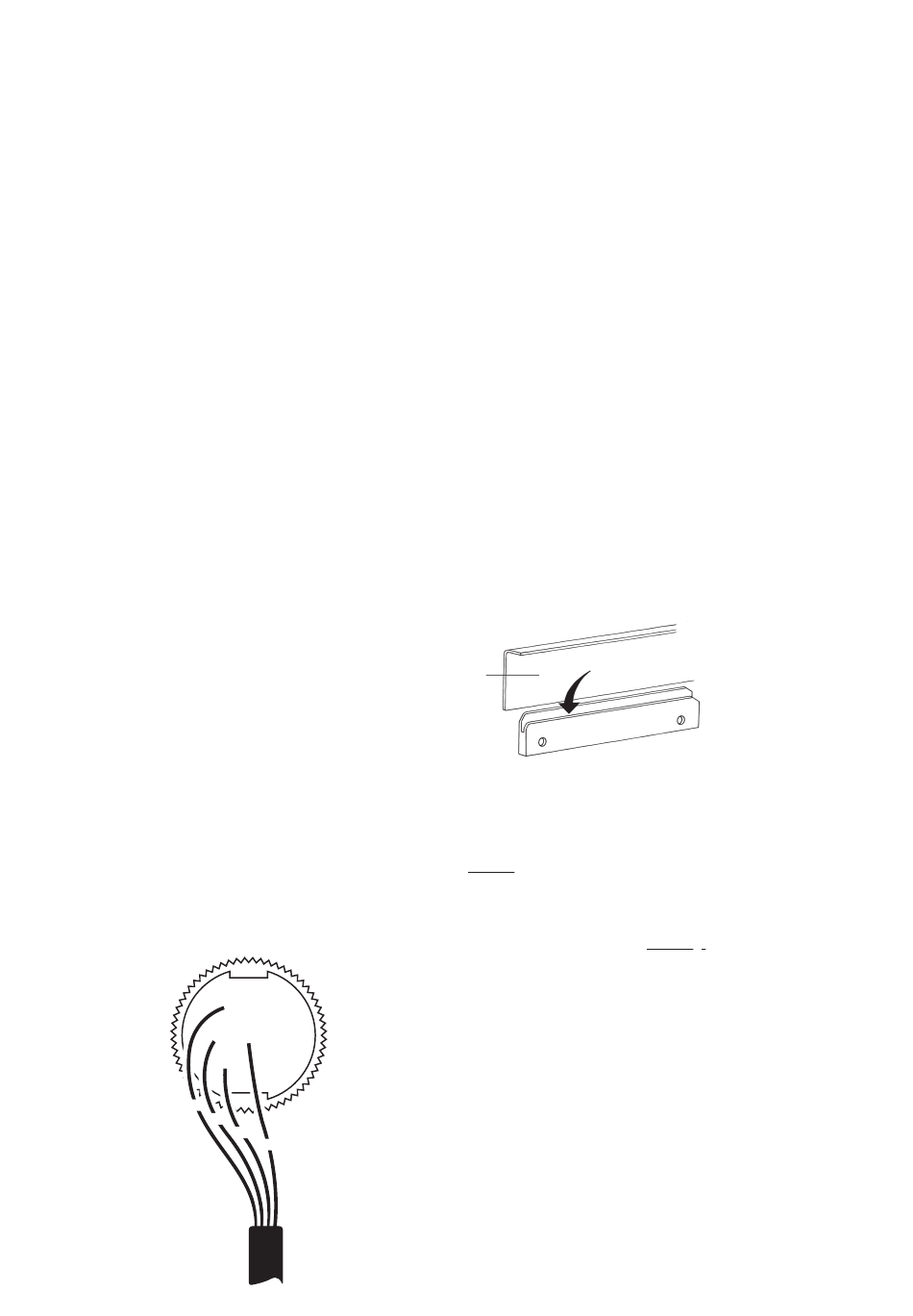

montage

● Wandhalterung mit Befestigungssatz für das Wandgerät gemäß ange-
führtem Maß waagerecht anbringen! Dabei kann die Wandhalterung als
Bohrschablone verwendet werden. Der Abstand der beiden Bohrungen
beträgt 280 mm. Nach sicherer Befestigung der Halterung kann das
Wandgerät eingehängt werden.
● Die Verbindung Wandgerät – Betriebswassernetz / Trinkwasser ist
hochdruckbeständig, flachdichtend und schallentkoppelt auszuführen.
Für den Anschluss der Trinkwasser-Nachspeisung ist der Kugelhahn mit
Schmutzfänger zu verwenden (Zubehör Schlauch-Anschluss-Set,
Artikel RW 78 00). Bei 3 bar Leitungsdruck liegt die Nachspeisemenge
bei ca. 95 l/min. Achtung: Liegt der vorhandene Trinkwasser-Leitungsdruck
unter 3 bar, kann es erforderlich sein, den Leitungsquerschnitt der Trink-
wasser-Leitung zu vergrößern (z.B. auf 1").
● Multigo-Pumpe mit Schwimmerschalter und SAFF-Set senkrecht auf den
Boden des Regen-wasserspeichers stellen! Achtung: Die Tauchpumpe darf
auf keinen Fall am Kabel herabgelassen oder gehoben werden. Dazu ist
das Trageseil zu verwenden! Das Trageseil im Domschachtbereich auf Zug
befestigen! Es ist sicherzustellen, daß die Pumpe nicht umfallen kann!
➌ ➍
● Kabel der Multigo und Druckleitung (1", Zubehör) durch ein Schutzrohr
➋ ● ➎
zwischen Regenspeicher und Gebäude verlegen. Wird als Druckleitung
➊ ➏
Zisterne - Gebäude ein PE-Rohr 1" verwendet, ist im Regenspeicher der
Anschluss an die Multigo mit einem flexiblen Druckschlauch auszufüh-
ren, damit die Pumpe bei Bedarf entnommen werden kann (Artikel DS
2003).
blau
Muss der 7-Pol / Mehrpolstecker des Kabels der Multigo bei der Montage
braun
demontiert werden, ist beim Wiederanschluss auf die richtige Verdrahtung
gelb-grün
zu achten (siehe Schaltbild Mehrpolstecker).
einhängen
