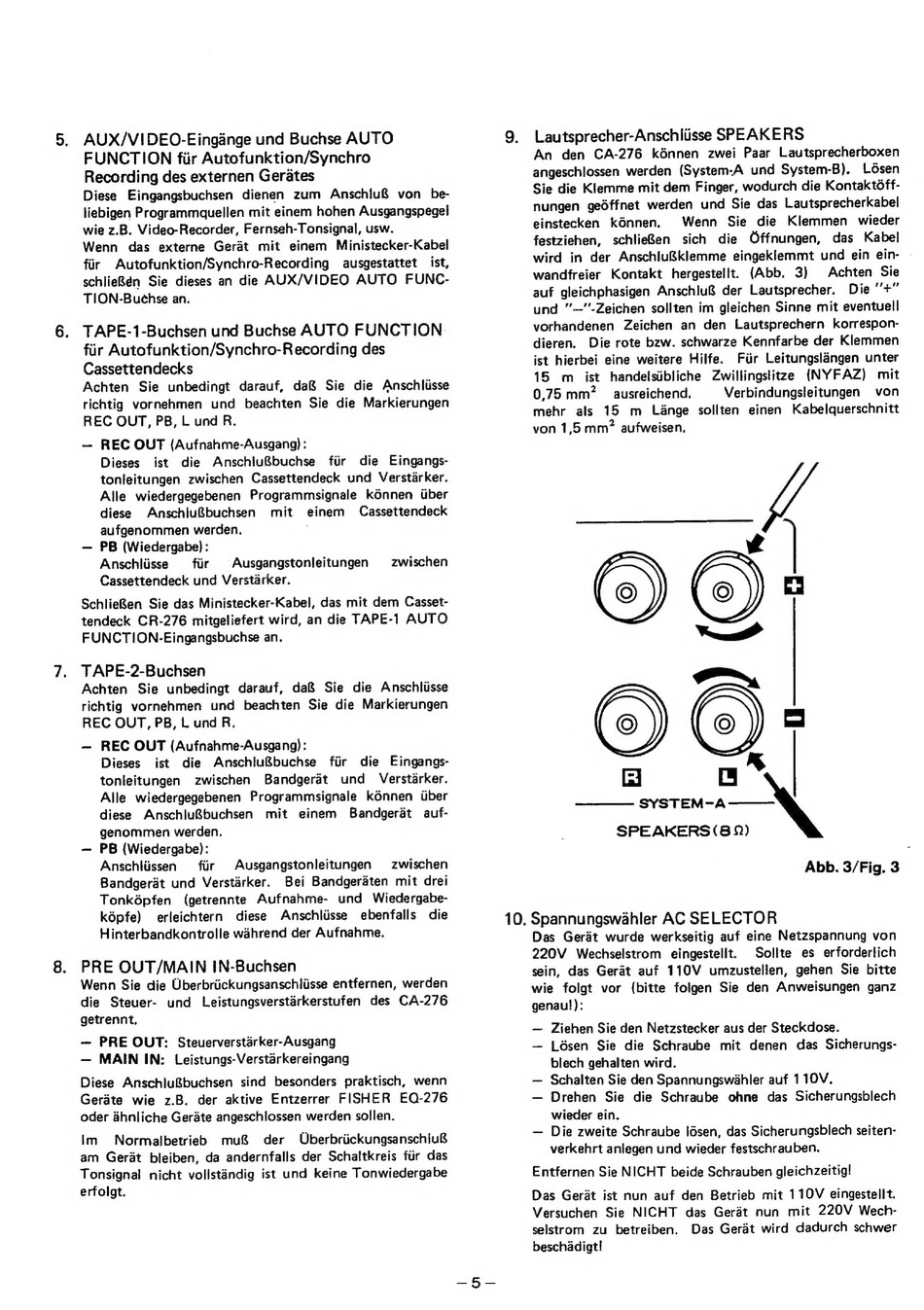

AUX/VIDEO-Eingange und Buchse AUTO
FUNCTION fiir Autofunktion/Synchro
Recording des externen Gerates
Diese Eingangsbuchsen dienen zum Anschlu& von be-
liebigen Programmauellen mit einem hohen Ausgangspegel
wie z.B. Video-Recorder, Fernseh-Tonsignal, usw.
Wenn das externe Gerat mit einem Ministecker-Kabel
fir Autofunktion/Synchro-Recording ausgestattet ist,
schlieBén Sie dieses an die AUX/VIDEO AUTO FUNC-
TION-Buchse an.
TAPE-1-Buchsen und Buchse AUTO FUNCTION
fiir Autofunktion/Synchro-Recording des
Cassettendecks
Achten Sie unbedingt darauf, dal Sie die Anschliisse
richtig vornehmen und beachten Sie die Markierungen
REC OUT, PB, L und R.
— REC OUT (Aufnahme-Ausgang) :
Dieses ist die Anschlu&buchse fir die Eingangs-
tonleitungen zwischen Cassettendeck und Verstarker.
Alle wiedergegebenen Programmsignale koénnen tber
diese Anschlu&buchsen mit einem Cassettendeck
aufgenommen werden.
— PB (Wiedergabe):
Anschliisse fiir = Ausgangstonleitungen
Cassettendeck und Verstarker.
SchlieBen Sie das Ministecker-Kabel, das mit dem Casset-
tendeck CR-276 mitgeliefert wird, an die TAPE-1 AUTO
FUNCTION-Eingangsbuchse an.
zwischen
TAPE-2-Buchsen
Achten Sie unbedingt darauf, da& Sie die Anschlisse
richtig vornehmen und beachten Sie die Markierungen
REC OUT, PB, L und R.
— REC OUT (Aufnahme-Ausgang):
Dieses ist die Anschlu&buchse fiir die Eingangs-
tonleitungen zwischen Bandgerét und Verstarker.
Alle wiedergegebenen Programmsignale kénnen iiber
diese Anschlu&buchsen mit einem Bandgerat auf-
genommen werden.
— PB (Wiedergabe):
Anschliissen fiir Ausgangstonleitungen zwischen
Bandgerat und Verstarker. Bei Bandgeraten mit drei
Tonképfen (getrennte Aufnahme- und Wiedergabe-
képfe) erleichtern
diese Anschliisse
ebenfalls
die
Hinterbandkontrolle wahrend der Aufnahme.
PRE OUT/MAIN IN-Buchsen
Wenn Sie die Uberbriickungsanschliisse entfernen, werden
die Steuer- und Leistungsverstarkerstufen des CA-276
getrennt.
— PRE OUT: Steuerverstarker-Ausgang
— MAIN IN: Leistungs-Verstarkereingang
Diese Anschlu&buchsen sind besonders praktisch, wenn
Gerdte wie z.B. der aktive Entzerrer FISHER EQ-276
oder dhnliche Gerate angeschlossen werden sollen.
Im Normalbetrieb mu der Uberbriickungsanschlu8
am Gerat bleiben, da andernfalls der Schaltkreis fur das
Tonsignal nicht volistandig ist und keine Tonwiedergabe
erfolgt.
Lautsprecher-Anschliisse SPEAKERS
v
(a) GS 4
\ ae
oom
©) ©;
Gi
A |
SYSTEM~-A
SPEAKERS (8 2)
Abb. 3/Fig. 3
10. Spannungswahler AC SELECTOR
Das Gerdt wurde werkseitig auf eine Netzspannung von
220V Wechselstrom eingestelit. Sollte es erforderlich
sein, das Gerat auf 110V umzustellen, gehen Sie bitte
wie folgt vor (bitte folgen Sie den Anweisungen ganz
genau! ):
— Ziehen Sie den Netzstecker aus der Steckdose.
— Lédsen Sie die Schraube mit denen das Sicherungs-
blech gehalten wird.
— Schalten Sie den Spannungswahler auf 110V.
— Drehen Sie die Schraube ohne das Sicherungsblech
wieder ein.
— Die zweite Schraube lésen, das Sicherungsblech seiten-
verkehrt aniegen und wieder festschrauben.
Entfernen Sie NICHT beide Schrauben gleichzeitig!
Das Gerdt ist nun auf den Betrieb mit 110V eingestelit.
Versuchen Sie NICHT das Gerat nun mit 220V Wech-
selstrom zu betreiben. Das Gerat wird dadurch schwer
beschadigt!
