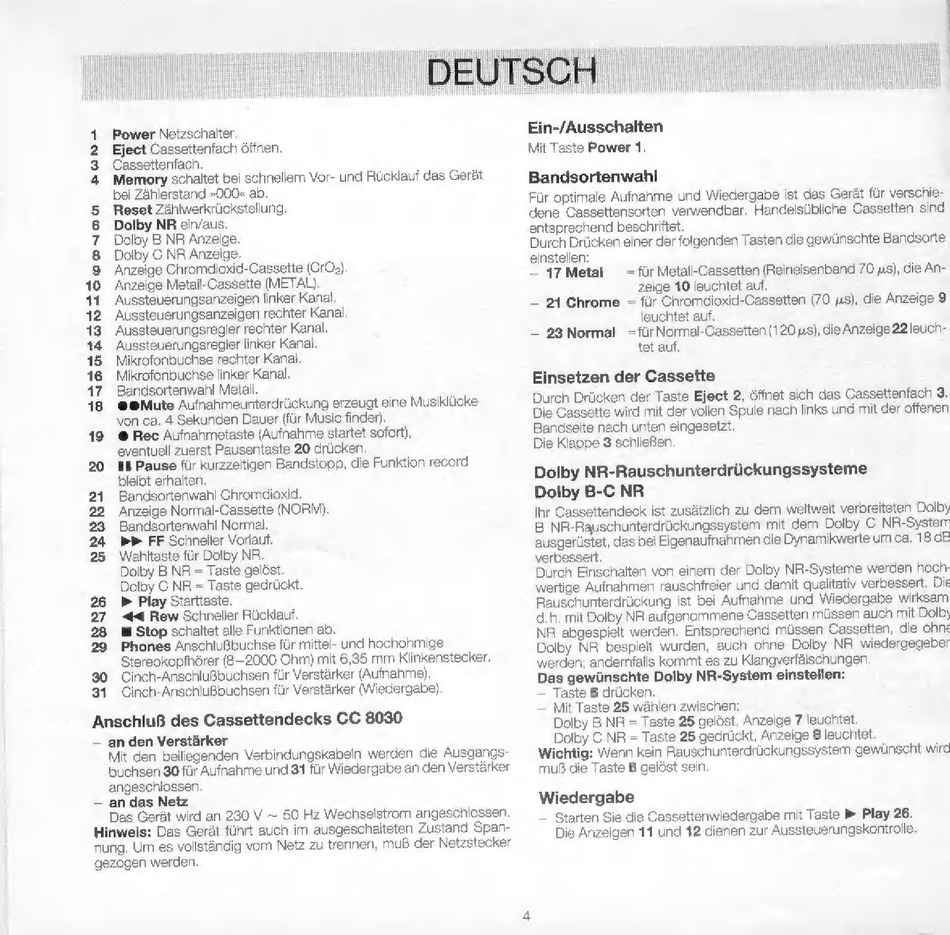

Einsetzen Der Cassette; Wiedergabe - Dual CC 8030 Bedienungsanleitung

Power Netzschalter.
Eject Cassettenfach öffnen.
Cassettenfach.
bei Zählerstand »000« ab.
Reset Zählwerkrückstellung.
Dolby NR ein/aus.
Dolby B NR Anzeige.
Dolby C NR Anzeige.
Anzeige Chromdioxid-Cassette (CrO>)
10 Anzeige Metall-Cassette (METAL)
15 Mikrofonbuchse rechter Kanal.
16 Mikrofonbuchse linker Kanal.
17 Bandsortenwahl Metall.
21 Bandsortenwahl Chromdioxid.
22 Anzeige Normal-Cassette (NORM).
23 Bandsortenwahl Normal.
24 wb FF Schneller Vorlauf.
25 Wahltaste für Dolby NR.
Dolby B NR = Taste gelöst
Dolby C NR - Taste gedrückt.
26 b Play Starttaste.
27 4 Rew Schneller Rücklauf.
28 W Stop schaltet alle Funktionen ab.
— an den Verstärker
Mit den beiliegenden Verbindungskabeln werden die Ausgangs-
buchsen 30 für Aufnahme und 31 für Wiedergabe an den Verstärker
angeschlossen.
— an das Netz
Das Gerät wird an 230 V ~ 50 Hz Wechselstrom angeschlossen.
Hinweis: Das Gerät führt auch im ausgeschalteten Zustand Span-
nung. Um es vollständig vom Netz zu trennen, muß der Netzstecker
gezogen werden.
oonou »un-
Ein-/Ausschalten
Mit Taste Power 1
Bandsortenwahl
entsprechend beschriftet.
einstellen:
zeige 10 leuchtet auf.
Einsetzen der Cassette
Die Klappe 3 schlieBen
Wiedergabe
