WIKA SW15 Bedienungsanleitung

Sicherheitstemperaturwächter Typ SW15
mit Istwertanzeige

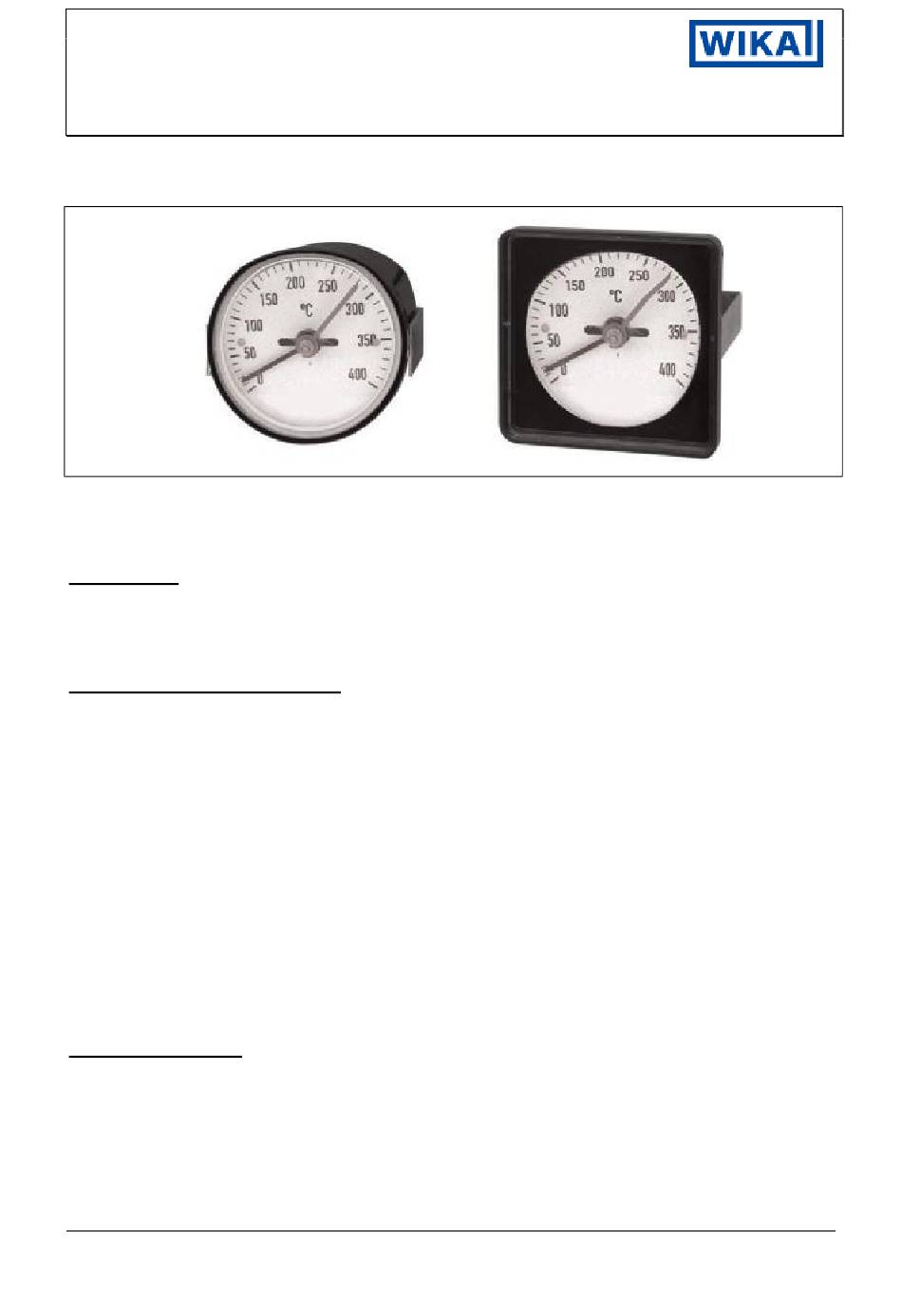

Abb.1 SW1560/1580/1510
Anwendung:
Universell einsetzbarer Sicherheitstemperaturwächter für gasförmige, flüssige und
hochviskose Messstoffe
Aufbau und Wirkungsweise:
Allgemein:
Das flüssigkeitsgefüllte geschlossene Messsystem besteht aus einem Temperaturfühler
Messleitung und Bourdonfeder. Die durch die Wärmebeaufschlagung am Temperaturfühler
erzeugte Volumenänderung und somit auch die Druckänderung im geschlossen System wird
durch die Messleitung zur Bourdonfeder übertragen und über den Winkelausschlag der
Zeigerwelle auf dem Zifferblatt zur Anzeige gebracht.
Die auf der Zeigerwelle angeordnete Schaltscheibe ( Kurvenscheibe) löst bei Erreichen des
Schaltpunktes den Schaltvorgang am Mikroschalter aus.
Bei festeingestellten Schaltpunkten wird der Schaltpunkt über einen zusätzlichen Zeiger
angezeigt und ist auf dem Typenschild vermerkt. Bei einem zusätzlich verstellbarem
Schaltpunkt, kann
werden.
Die Geräte sind mit einer Kapillarbruchüberwachung ausgestattet und schalten bei
Druckabfall ab.
Technische Daten
Schutzart:
Anzeigegenauigkeit::
Anzeigebereiche:
Zulässige Temperaturen:
WIKA Alexander Wiegand GmbH Co. KG
Alexander-Wiegand-Straße 30
63911 Klingenberg Ÿ Germany
Bedienungsanleitung Typ SW15
dieser über einen Drehknopf auf der Sichtscheibe manuell verstellt
Gehäuse IP53, Klemmen IP00 (EN 60 529/IEC 529)
±2% des Messbereiches bei Referenztemperatur von 23°C auf
Gehäuse und Messleitung
0°C ... 400°C
Gehäuse:
Messleitung: kunststoffummantelt -40°C bis +100°C
SW1566/1572/1596/1590
+70°C
kupferumsponnen -40°C bis +350°C
3
Seite:1/
